GS200是以高精度、高穩定性和高分辨率著稱的DC電壓/電流源 因其極佳的可追溯性、穩定性，以及5 1/2位分辨率，GS200可產生眾多應用所需的、噪聲極低的DC電壓和電流信號。此外，選件監測功能可將GS200轉化為一個電壓電流測量儀器。

一般規格 電壓源最高±32V，電流源最高±200mA 51/2位、120000計數輸出分辨率 電壓和電流簡單監測功能(選件) 編程輸出最多10,000點 內置USB大容量存儲設備 通過同步操作的通道擴展

高精度和高分辨率輸出

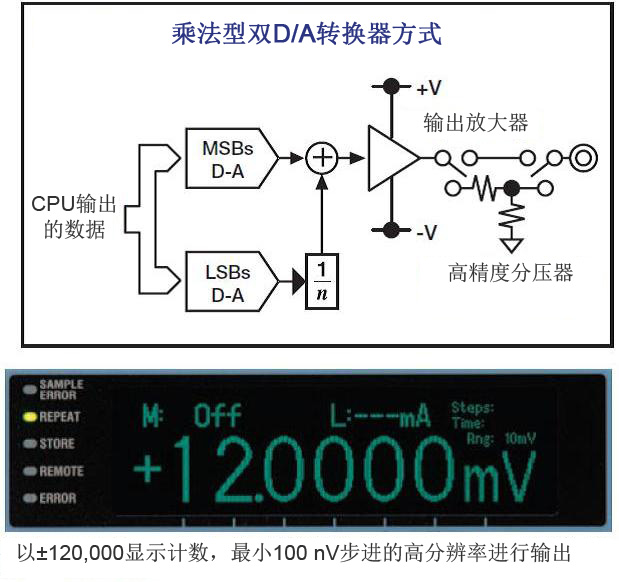

GS200系列中的每個DC電壓/電流源使用2個DAC，在高分辨率下產生高精度電壓和電流。無論長期使用還是短期使用，它都具有很高的穩定性，以及覆蓋所有量程的出色線性度。此外，它產生的噪聲極低。

高精度：


設置的±0.016%+240μV(在10V量程下保持一年)

設置的±0.03%+5μA(在100mA量程下保持一年)

高穩定性：

設置的±0.001% 20μV(在10V量程下保持一年)

設置的±0.004%+3μA(在100mA量程下保持一年)

高分辨率：

100nV(VDC，10mV量程)

10nA(1mA量程)

低噪聲：

100 μVp-p(10V量程，DC~10kHz)

3μAp-p(100mA量程，DC~10kHz)

GS200電壓和電流源的輸出分辨率為5 1/2位、±120,000個計數。在100mV和10mV源量程中，GS200使用其高精度分壓器來實現極低噪聲電平，約μV量級。100nV的最小輸出分辨率和低噪聲輸出可以讓您對信號電平進行極小的改變。

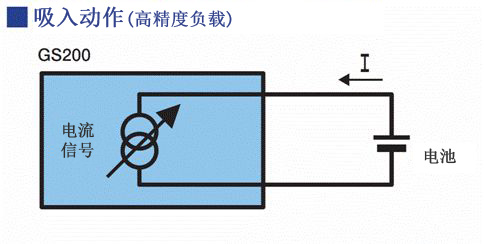

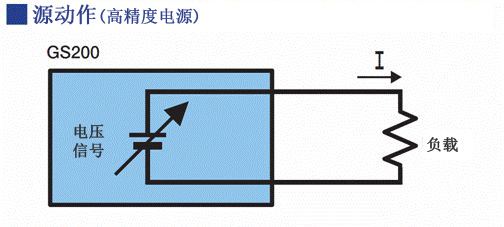

“輸出”和“吸入”運行

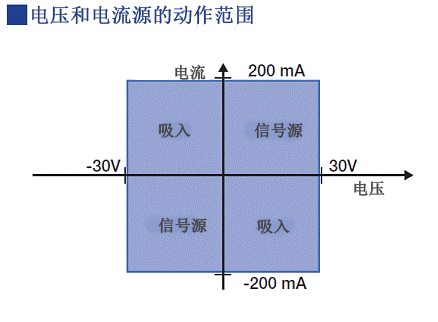

GS200作為電流“輸出”或“吸入”運行，可實現在±30V和±200mA范圍內的四象限操作。

在GS200匯入電流時，它可以在與其作為電流源運行的相同范圍內運行。GS200不但可以作為高精度電壓源使用，還可以作為高精度恒定電流電子負載使用。

電壓量程：10mV、100mV、1V、10V和30V

最大輸出電流：±200mA(在1V、10V和30V量程)

(高精度分壓器用于10mV和100mV量程)

電流量程：1mA、10mA、100mA和200mA

最大輸出電壓：±30V

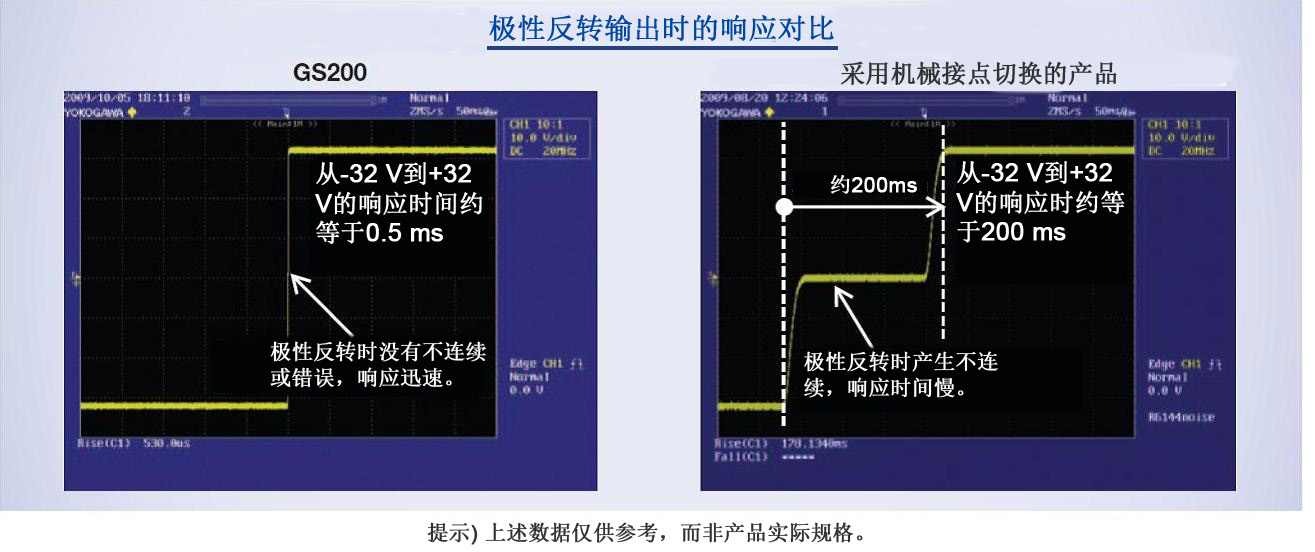

無縫雙極輸出

GS200雙極輸出功能無需使用機械接觸即可轉換信號極性。因此，極性轉換時，不會產生異常電壓(或電流)?？梢詫崿F(xiàn)從最大負輸出到最大正輸出的真實連續電壓變化。該功能在程序運行期間的零交比較器評估和輸出極性轉換中的作用是不可估量的。當設置在相同量程內改變時，不會發生電壓或電流突波。

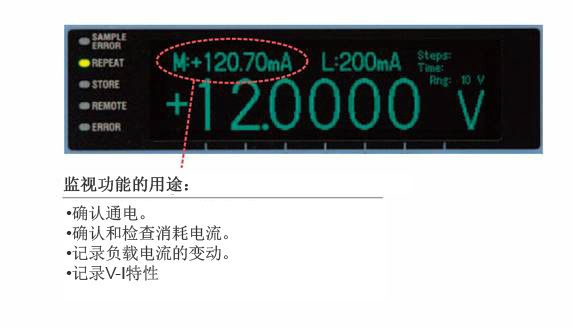

簡單電壓和電流監測功能(選件)

GS200除了高精度電壓和電流源功能外，還可以裝備簡單電壓和電流監測功能選件。使用該選件，GS200可在生成電壓時實現電流監測器功能，在生成電流時實現電壓監測器功能。顯示分辨率是4 1/2位。

測量值能連同內存(USB大容量存儲設備)中的發生源值一起存儲。

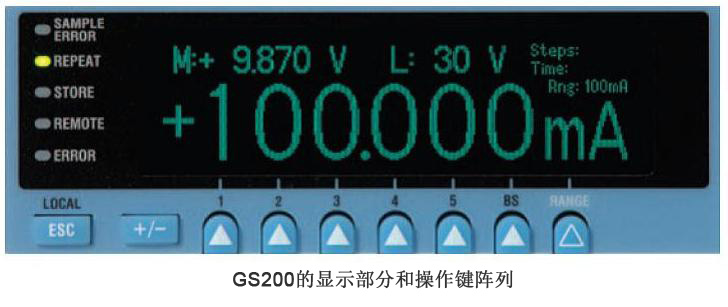

易于使用

每個5 1/2位數字下方有一個用于設置發生源的向上/下鍵，可以改變?yōu)槿我鈹?shù)字。

發生源值易于改變，也可自由設置增/減分辨率。在DUT閾值檢測期間和V-I特性測量期間，該功能的作用是不可估量的。此外，GS200的高分辨率點陣VFD可顯示大量信息。為提高可讀性和生產率，GS200也可自由調整字體大小。GS200有易于操作的軟鍵菜單。

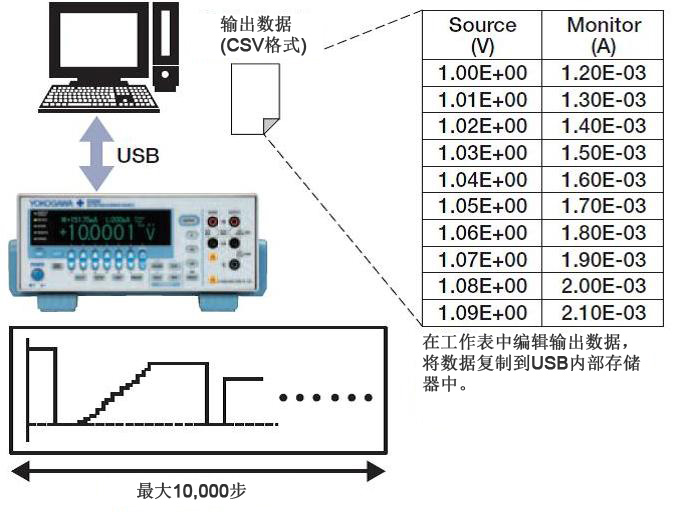

使用USB大容量存儲功能的簡單編程

您可以定義輸出值的最多10,000個步進并將這些步進存儲到USB內存中。您也可以設置輸出間隔、校正時間和其它設置。

如果您將GS200連接到PC，PC將視GS200內存為一個外部存儲介質(USB大容量存儲設備)，對其進行檢測。您可以直接從PC拖動數據到GS200內存。

此外，您還可以使用GS200的按鍵進入和編輯輸出數據。

在帶有監測選件的型號上，測量數據和輸出數據一起被存儲到內部存儲器中。您可以直接從GS200拖動數據到PC。您可以將GS200作為一個簡單V-I曲線追蹤器或數據記錄儀使用。

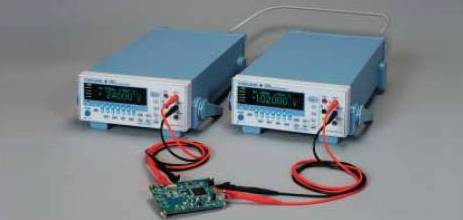

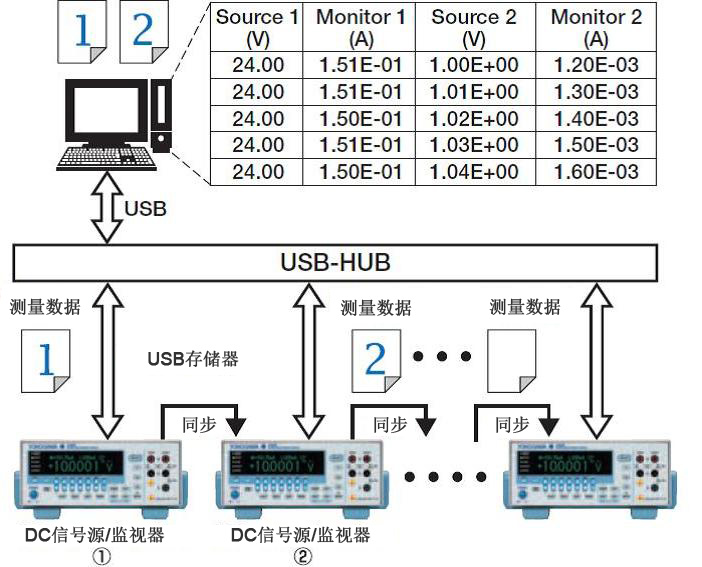

通過同步操作的通道擴展

在同步操作中使用多個GS200，您可以擴展可用通道的數量。

便于在多個端口同時施加電壓和監測電流。無需同步控制電路或復雜接線。

可將發生源和監測值以CSV格式保存到各GS200內部存儲器中(USB大容量存儲設備)。通過連接和合并這些文件，您可以查看多通道電壓和電流之間的關系列表。
