FTH系列程控直流電源，為大功率直流開關電源，具有大功率、大電流、低紋波噪聲、快速瞬態響應、分辨率高、精度高等優點。可應用于實驗室測試、車載設備測試、太陽能逆變器測試、DC/DC  轉換器與逆變器測試、引擎啟動測試、電池自動充電、電子產品生命周期測試等等。

FTH系列程控直流電源，提供許多獨特功能供電信、系統集成、工業、電池充電及模擬、電動汽車與電動機的使用。3U/15kW高功率密度、精準的輸出電流和電壓量測、輸出觸發信號。可模擬復雜的DC暫態波形以便測試設備的瞬斷、壓降與其他電壓間偏差的能力。

FTH系列可編程直流電源，包含100多個不同的機型，范圍從5kW 到15kW，具有電流范圍可達1200A及電壓范圍可達1500V。FTH系列可編程直流電源可主從級聯5臺，功率級聯到75kW供大功率應用。

電源特征

• 單臺標準19寸3U，5kW/10kW/15kW的高功率密度機框；

• 單臺電壓0~1500V，0~1200A;

• 支持多臺電源間的主從并聯/串聯，具有主從模式擴展端口，擴展至75kW;

• 0.01%的源效應，0.02%的負載效應，電源輸出穩定;

• 0.1%的精確度，5位顯示，0.02%的紋波;

• RS232、LAN口通訊，標準SCPI指令集;

• 快速調用：一鍵完成功能和參數調用;

• 具有電壓、電流優先功能；

• 具有恒阻功能，可以模擬電池內阻變化；

• 具有防電流倒灌功能，可以防止電池電機類負載電流倒灌；

• 采用16bit  ADC/DAC，提供高精度電壓電流測量與控制;

• 全方位的對內保護和對外保護;

• 模擬量控制端口和模擬量監視端口；

• 彩色液晶顯示，中/英文界面；

• 外部ON/OFF控制與多功能數字端口。

面板

前面板：彩色液晶中文顯示屏、鍵盤和旋鈕

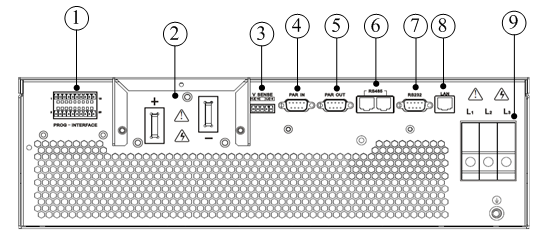

后面板：其中的1、信號端口提供強大的監控功能和模擬量控制功能

①. PRO-INTERFACE：復合信號端口；
②. DC OUT：電源輸出端口；
③. V-SENSE：電壓遠端采樣端口；
④. PAR IN：并聯均流信號輸入口；
⑤. PAR OUT：并聯均流信號輸出口；
⑥. 級聯通訊口；
⑦. RS232：遠程控制接口；
⑧. LAN：遠程控制接口；
⑨. 三相電輸入接口。

智能化功能

1. 斜率設置與斜率控制；

2. 編輯波形或者序列模擬實際輸出波形；

3. 控制測試軟件及控制驅動程序；

4. 多臺機器同步主從并聯/串聯，擴展功率。自動統計輸出參數；

5. 序列測試，支持斜率和波形編輯；

6. 配合上位機軟件或者模擬編程口進行各種波形編輯；

7. 快速調用，一鍵調用已設定工作參數；

8. 級聯功能，多臺機器間自動均載，并在主機上顯示總輸出；

9. 模擬編程，通過外部信號控制電源輸出值和輸出波形。

規格參數
