世界一流的光學性能

• 波長范圍：600~1700nm

• 高波長精度：±0.01nm

• 高波長分辨率：0.02nm

• 大動態范圍：78dB(典型值)

• 寬功率量程：+20~-90dBm

• 快速測量：0.2秒(100nm跨度)

• 適用于單模和多模光纖

標準版和高性能版

AQ6370D共有2種機型，分別是標準版和高性能版。高性能版可以提供的波長精度更高、動態范圍更大。

高波長分辨率： 0.02nm

高波長精度：±0.01nm

• 高性能版：±0.01nm(C波段)

• 標準版：±0.02nm(C+L波段)

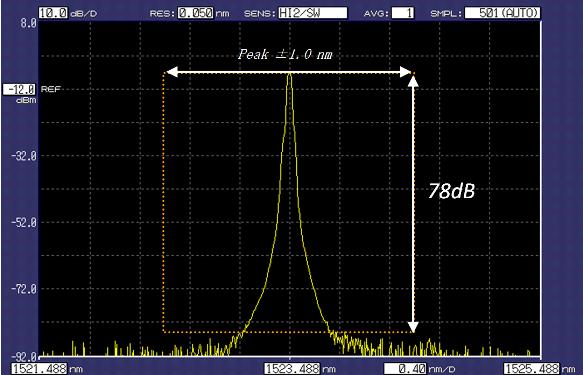

動態范圍實例

峰值±1.0nm、分辨率設置0.05nm、

開啟大動態測量模式、高性能版


更陡峭的濾波邊緣

高性能版AQ6370C也可以實現更大的動態范圍，在峰值波長的0.2nm之內。通過單色鏡更陡峭的光譜特性，可有效分離極為相近的光譜信號，并進行精確測量。

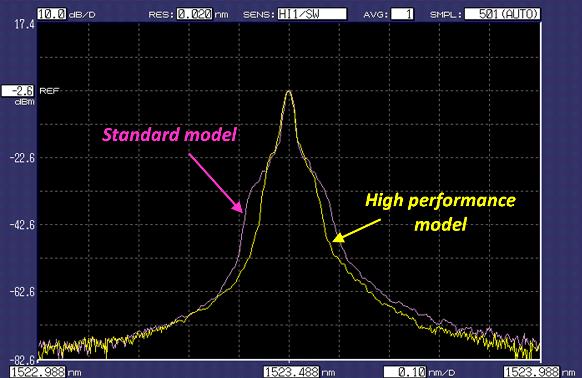

光譜陡峭實例

雜散光抑制率：80dB(典型值)

此新規格提供了雜散光抑制功能，從而不需要掃描速度較慢的大動態測量模式。AQ6370C擁有高雜散光抑制率，可以大幅縮短測量時間。

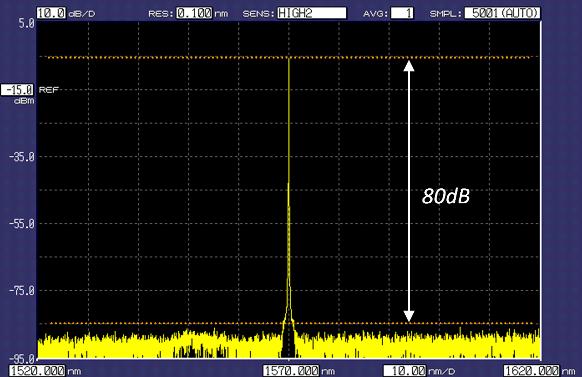

雜散光抑制率實例
關閉大動態模式、分辨率設置0.1nm、高性能版

寬功率量程：+20dBm~-90dBm

AQ6370D可以測量高功率光源，如光放大器、拉曼放大器的泵浦激光源和微弱光信號。按照測試應用和測量速度的要求，可以從7種類別中選擇測量靈敏度。

• 改進的功率靈敏度：-85dBm(1000~1300nm)

• 平滑功能 - 降低被測光譜的噪聲

• 大動態測量模式 - 輸入強光信號后，易產生雜散光，通過減少雜散光的影響，可獲得更大的動態范圍。

自由空間輸入

一臺OSA可同時處理多模和單模光纖

• 處理多模光纖時，AQ6370D的低插入損耗有助于保持出色的測量效率。

輸入連接器的插入損耗變化小

• 提高了測量重復性。

非物理連接

• 不會損壞連接的光纖。

APC功率補償

• 使用APC功率補償功能可以調整由APC連接器的插入損耗所引起的功率偏差。

出色的效率

快速測量：0.2秒/100nm

通過先進的單色鏡、更快的電路和降噪技術，AQ6370C可以在0.2秒內完成100nm波長跨度的測量，無論是來自DFB-LD或DWDM的陡譜信號測量，還是寬帶光源的低功率信號測量。

快速遠程接口(以太網、GP-IB)

寬跨度、高分辨率掃描

在保持高波長分辨率的同時，單次掃描的測量范圍可達50,001個數據采樣點。這比傳統系統的測量更簡單、更有效率。

操作簡單

曲線放大功能

• 通過點擊和拖動鼠標可以改變顯示條件，如中心波長和跨度。

• 可以立即放大感興趣的區域并隨意移動。

鼠標&鍵盤操作

• 前面板操作直觀，便于用戶使用。

• 鼠標使操作更簡單。

• 用鍵盤可以輸入標簽和文件名。

簡單的數據處理

• USB存儲

• USB接口支持大容量移動存儲和硬盤存儲。

• 512MB內存

• 可保存20,000多個波形數據

• 多曲線一次保存功能

• 可以將7條曲線即刻保存到一個文件中。

•
