嚴苛的測量條件需要高性能與靈活的解決方案。這就是DL350示波記錄儀的設計理念。 DL350與其它示波記錄儀共用同樣的18種插拔模塊，電池供電使其易于攜帶，可在受限的空間中使用。

DL350最多提供8路模擬量和16路數字量通道，采樣率可達100MS/s，最大絕緣電壓1KV，最高分辨率16位，支持多種模塊，可靈活配置，適用于各種長時間和瞬間變化波形的測量。

可充電電池的使用，不僅使得現場測試成為了可能，它與主電源配合，還起到了UPS的作用。

在電池供電的小型主機內實現最多8通道高速絕緣記錄

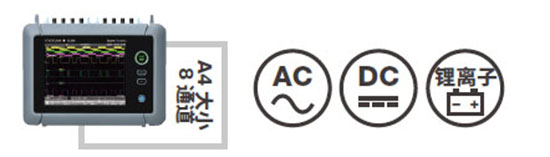

• A4 大小緊湊型主機

• 同步絕緣輸入最多8通道 (1MS/s)或4通道(100MS/s)
  掃描輸入最多32通道(10kS/s)或16通道 (20kS/s)

• AC/DC/電池供電

超強的抗噪抗振性能

這樣一臺便攜工具就能實現靈活記錄

• 從18種輸入模塊中選擇所需模塊，兼容其它示波記錄儀

• 抗振設計

• 超強抗擾度

• 惡劣環境下安全可靠地記錄數據

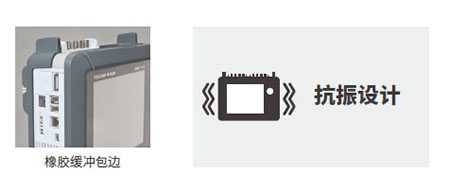

抗振

用于汽車行駛測試或現場維護的儀器必須能夠執行可靠測量。 DL350采用了鋁質內框，并使用了外部橡膠緩沖包邊，符合針對抗車載沖擊和振動的日本JIS D1601標準。

冰點溫度下工作

即使使用了可充電電池， DL350也能在0~45°C的溫度范圍內工作。 DL350完美的將高質量實驗室測量帶入到了惡劣的現場環境中。

使用大內存和直接記錄到SD卡中，實現高速與長期記錄

• 每個模塊內存最多100M點

• SD卡最長可連續記錄50天

易于現場使用

• 8.4英寸觸摸屏，操作直觀

• 兩種操作模式選擇，更加靈活

• “ DL350輔助軟件”協助配置設置和現場備份數據

不只是測試工具

當您離開實驗室或辦公室外出工作時，您需要DL350這樣一臺集成了所有測量和記錄功能的便攜式儀器。無論高速觀測或長期記錄、還是“快速而簡單”或高級復雜的設置， DL350都能夠靈活地滿足您的需求。

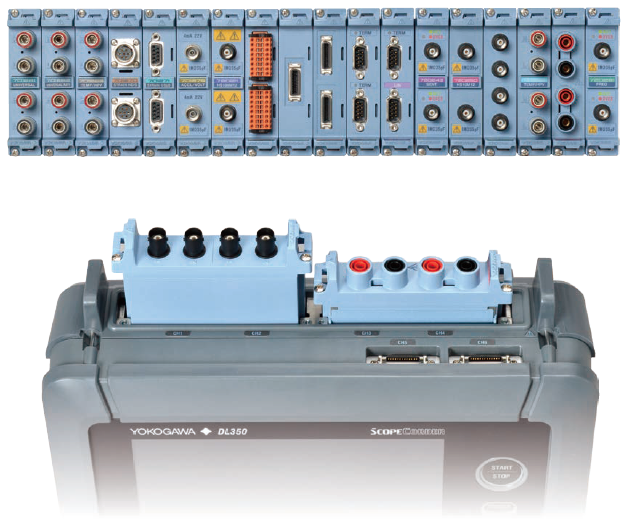

完整獨立的信號調理

無論是直接的高精度電壓測量，或者是來自電流探頭、溫度傳感器、應變片、加速度傳感器和串行總線的混合信號， DL350都可以在無需額外接線盒或電纜的情況下對它們進行處理。

DL350帶有2個插槽，可插入18種不同類型的用戶可插拔輸入模塊，提供超強輸入能力。舉例來說，這意味用戶在使用4路絕緣16位電壓輸入模塊以1MS/s進行測試時，還能夠同時測量16路溫度信號或2路獨立CAN或LIN總線信號(每路包含30個信號)。更換模塊后能夠以100MS/s的速度(12位精度及1kV絕緣)進行測量。與此同時還有16路內置邏輯輸入；更換為一個數字輸入模塊則會增加更多邏輯輸入。使用帶RMS功能的模塊，或在記錄完成后使用一個運算通道，則可以像DMM一樣對AC信號進行測量。

可用作數據采集系統或大內存示波器

SD卡可直接記錄每模塊最多5G點的數據。這表示DL350可連續記錄長達50天。對于高速信號，可使用多達每模塊100M點的內存來捕獲快速瞬變。這比其它便攜式示波器或測試工具要高出10000倍，這樣就能夠以更高的采樣速率獲取信號，或者能夠捕獲更長時間的信號。

精確測量快速變化波形

作為眾多便攜式測量?jī)x器中的一款獨特產品， DL350可以使用一種高分辨率高速采樣模塊。這樣就能單獨提供絕緣12位100MS/s輸入，可以精確測量并記錄疊加在慢變信號上的瞬態波形。例如變頻器輸出中出現的瞬變、或者控制信號的邊沿，這些都是傳統手持測試工具無法勝任的。

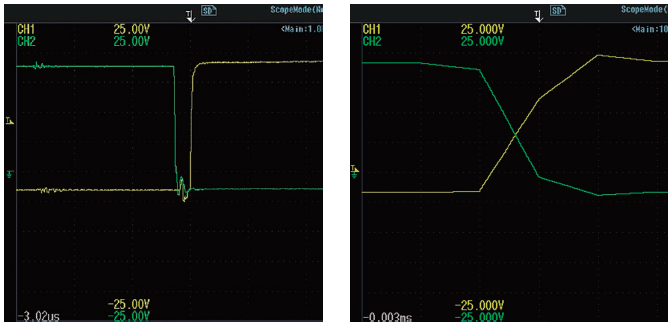

變頻器門極信號波形(20kHz)

左圖顯示了以100MS/s(720211模塊)采樣率測量的波形。此采樣率足夠高，能夠精確重構信號，與右側使用1MS/s采樣率進行測量相比能獲得更為精確的測量結果

綜合測試輕而易舉

全面而靈活地記錄

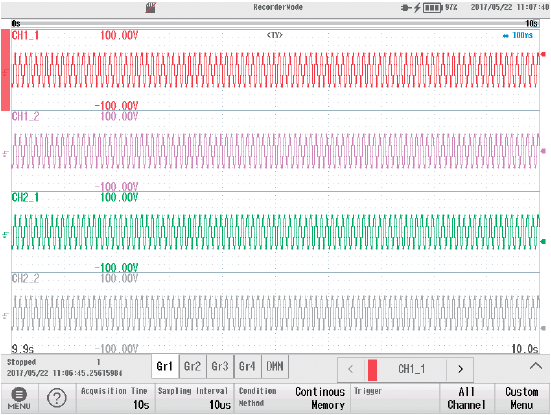

相對于長存儲示波器，更熟悉圖表記錄儀的客戶來說， DL350可以讓他們方便地選擇操作模式。記錄儀模式非常適合特定時段和指定了采樣間隔的長期連續記錄。此模式中可以使用設置向?qū)В谡麄€(gè)設置過程中快速指導操作人員。

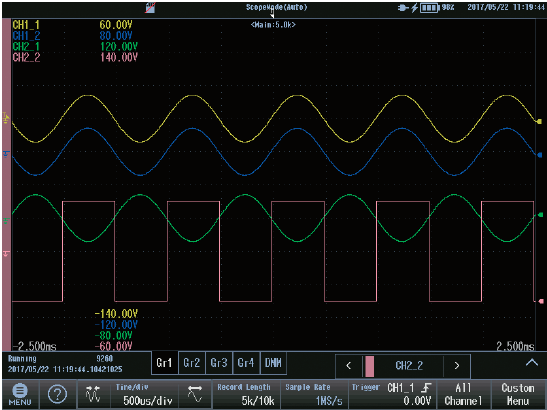

示波器模式可以讓DL350像示波器那樣使用，并具有全部相應的優勢如全面的觸發和內存的靈活使用。使用歷史存儲可以讓多達1000個獨立觸發捕捉到的數據保存在內存中，并在事后進行查看。由此就可以仔細分析異常情況的原因和影響，如同翻閱相冊一樣簡單。

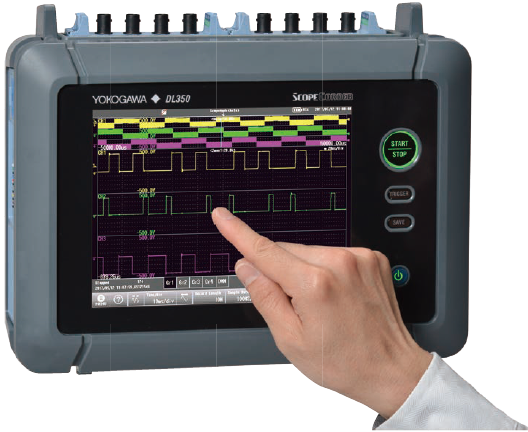

直觀操作

為了提供出色的抗噪聲性能， DL350采用了一塊8.4英寸電阻式觸摸屏。在最惡劣的電噪聲的環境中如電機和變頻器等環境， DL350在保持測量精度的同時，還可以通過使用帶手套的手指或手寫筆來操作該儀器。

即使背光被關閉并且觸摸屏未激活，用戶也依然可以操作START/STOP、手動觸發和數據保存按鍵。針對那些對最新測量?jī)x器不熟悉的用戶，此儀器還能通過內置功能說明手冊為他們提供快捷幫助。

多種觸發用于故障查詢

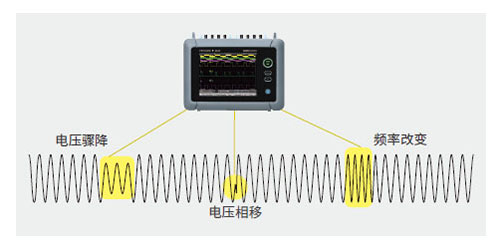

用戶可以選擇簡單的電平觸發，或者使用如脈寬、波形周期和多通道組合等增強觸發。例如，波形窗口觸發適用于AC供電監視，可以讓電壓驟降、浪涌、尖峰、相移或掉電很容易被捕獲到(適用于40 ~ 1000Hz波形)。

可以將DL350置于無人值守狀態下，讓其自動保存波形到一個文件中，或者在有觸發時發送一封通知郵件。

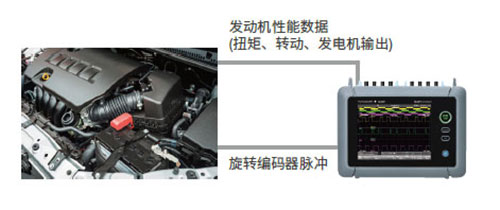

外部采樣時鐘和觸發

DL350首先是一個現場工具，但它依然能夠提供您所期望的實驗室儀器的功能。采樣時鐘、觸發和開始/結束控制都可以采用外部信號。例如可以將一個旋轉角度編碼器或分度輪用作采樣時鐘，來分析發動機轉動和性能。

技術說明

DL350示波記錄儀中使用的輸入模塊與DL850E和DL850EV示波記錄儀以及SL1000兼容。 DL350繼承了30多年來滿足機電系統測量需求進行技術開發的承諾。

isoPROTM – 開創性測量技術

輸入模塊采用了橫河的 isoPRO? 技術，此技術能夠提供最高速度下行業領先的絕緣性能。 isoPRO?核心技術在設計時充分考慮到了節能應用，提供了各種所需性能用來開發在高壓、大電流和高頻率下工作的高效變頻器。

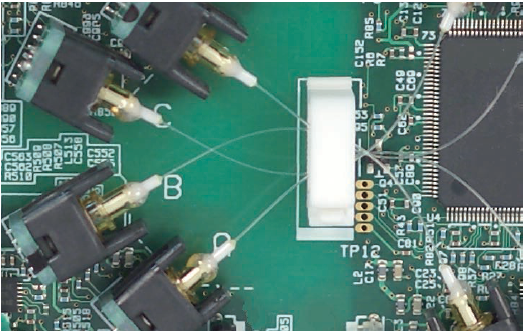

光纖的使用實現了高速數據傳輸和高壓絕緣。

更高的電壓等級和更好的CMMR

720268高壓輸入模塊

這款新的高壓、高分辨率、 1MS/s 16位絕緣模塊(型號720268)也可以直接進行RMS測量，提升了采樣率(1MS/s)并改進了最大輸入電壓(1000Vrms)。

通常情況下，為了在小封裝中實現高絕緣性能，就需要提高輸入阻抗并降低內部電路的電壓。但輸入阻抗的增加會導致共模抑制比(CMRR)和測量精度的降低。

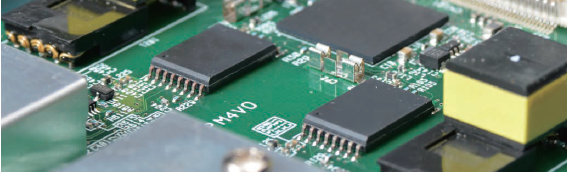

得益于本模塊中的新型數字絕緣器，可以在不增加尺寸的情況下獲取高壓輸入信號。這樣就可以保持高絕緣性能而不影響CMRR。

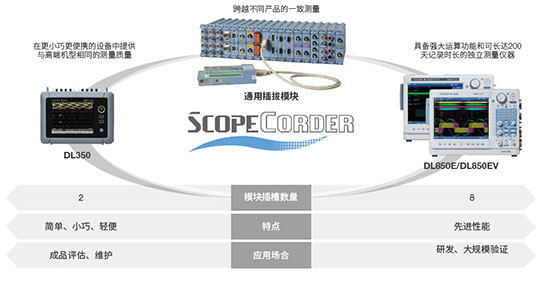

保持研發和維護中測量結果的一致性

通常在研發實驗室和現場會使用各種尺寸和功能的不同測量?jī)x器。由于精度、抗擾度和其它特性的不同，工程師很難進行關聯。

DL350的插拔模塊與高端示波記錄儀機型DL850E和DL850EV的模塊通用*。通過在產品設計、驗證和現場維護中使用通用*模塊，可以獲得一致的高質量測量。

*特例除外

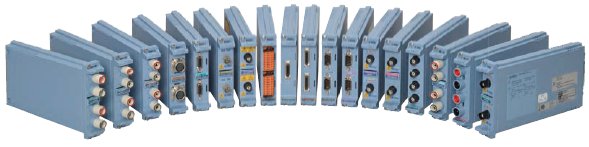

豐富的模塊選擇: 高速、高壓、模擬和數字

	100MS/s輸入模塊 720211 100MS/s采樣 12位分辨率 1 kV絕緣輸入
	高壓輸入模塊 720268 符合1000Vrms CAT II和600Vrms CAT III 特別適合配電設備的維護
	CAN總線監視模塊 720240 解碼CAN總線消息并以趨勢顯示在屏幕上
