GS610是一臺高精度、高性能的可編程電壓/電流源，具有電壓/電流生成和測量功能。最大輸出電壓和電流分別為110V和3.2A。由于GS610可以作為電流“輸出”或電流“吸入”使用，可以實現在較寬范圍上的基本電氣特性的評估。

該信號源測量單元可全面執行您的高容量需求，包括遠程控制和簡單易用的文件操作。

• “輸出”和“吸入”運行最大可至110V/3.2A(四象限操作)

• 基本精度：±0.02%(DC電壓生成)

• 掃描輸出最高100-μ間隔

• 隨附豐富的掃描模式(線性、對數和任意)

• 在內部存儲器中最多可存儲65535點發生源測量數據

• 使用Web服務器功能的遠程控制和FTP(選件)

• 帶USB存儲功能的簡單文件操作

電壓/電流生成和測量量程

“輸出”運行(電流輸出)和“吸入”運行(電流吸入)的四維運行可高達110V、3.2A和60W。

輸出和測量分辨率是5.5位。

電壓生成/測量范圍：200mV~110V
電流生成/測量范圍：20μA~3.2A

最大輸出電流：
±3.2A&(在±12V或更低輸出電壓)
±2A(在±30V或更低輸出電壓)
±1A(在±60V或更低輸出電壓
±0.5A(在±110V或更低輸出電壓)



生成和測量功能

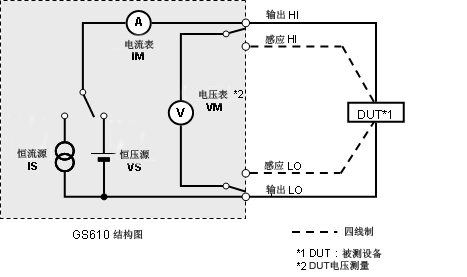

GS610由恒流源、恒壓源、電壓計和電流計組成。各功能可以組合為大量的操作模式。

操作模式：

• 電壓生成/電流測量(VS/IM)；

• 電壓生成/電壓測量(VS/VM)；

• 電流生成/電壓測量(IS/VM)；

• 電流生成/電流測量(IS/IM)；

• 電壓生成(VS)；

• 電流生成(IS)；

• 電阻測量(VS/IM或IS/VM)

此外，使用二線系統或四線系統的控制和測量可以通過內部切換本地感測和遠程感測來實現。




多種操作模式

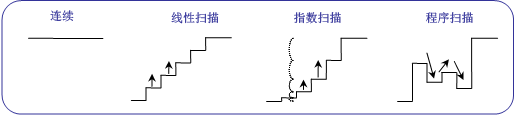

GS610的電壓/電流發生部分以DC發生模式或脈沖發生模式工作。四種操作模式 - 持續輸出、線性掃描、對數掃描和程序掃描 - 對每種發生模式都可用。在程序掃描模式中，用戶可以定義任意掃描模式。在各掃描模式下，輸出電平的最小變化間隔為100μs。



DC輸出模式

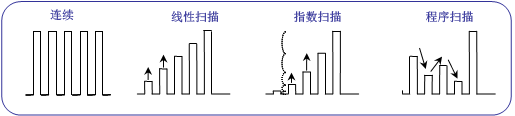

脈沖輸出模式


發生和測量時間

發生源測量周期(發生源&測量，最小1ms)

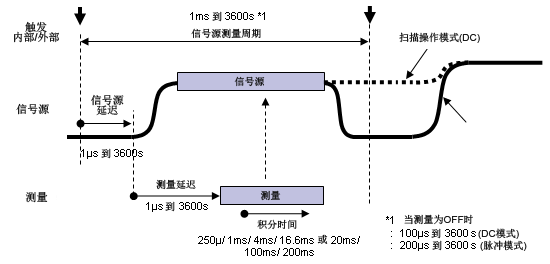

如下圖所示，GS610能夠在任何操作模式下將發生和測量同步。在一個相對于內部/外部觸發的發生源延遲后，發生開始啟動。然后，在發生源電平穩定以后(測量延遲)，在指定的積分時間內執行測量。當通過施加脈沖后等待負載響應來進行測量時，該功能是必要的。發生源測量周期是信號發生和測量的最小單元。GS610上的發生源/測量操作(發生源測量周期)最小1ms。








使用掃描操作的差分測量

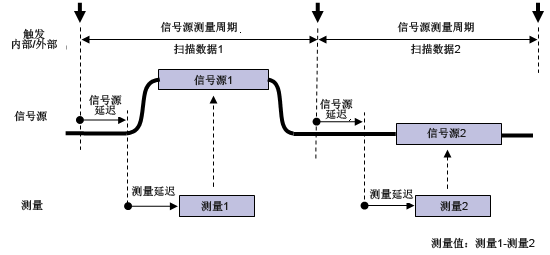

掃描操作可用來進行兩次測量，然后確定兩次測量之間的差異。當掃描數據1的發生源值建立時，執行第一次測量。當掃描數據2的發生源值建立時，執行第二次測量。通過第一次測量值減去第二次測量值，來確定差異。在很短的時間內進行兩次測量，消除了偏移波動的影響，可獲得高度精確的測量。此外，通過施加具有同等幅度但極性相反的電壓(發生源1 = -1×發生源2)，可以消除連接點處熱電動勢造成的偏移誤差的影響。

電壓和電流的零位發生功能

GS610的零位發生功能可以生成電壓/電流零位值，以及高低阻抗之間的輸出條件的切換。在零位發生條件下，在輸出繼電器開啟時，可以停止負載的電壓或電流供應。此功能可避免因輸出繼電器的顫震和觸點壽命而引發的問題，縮短了輸出的打開/關閉的操作時間。

電壓的零位發生

- 低阻抗：限流器被設置為指定的值。

- 高阻抗：限流器被設置為量程的0.5%。

電流的零位發生

- 低阻抗：限壓器被設置為量程的0.5%。

- 高阻抗：限壓器被設置為指定的值。

外部輸入/輸出和同步操作

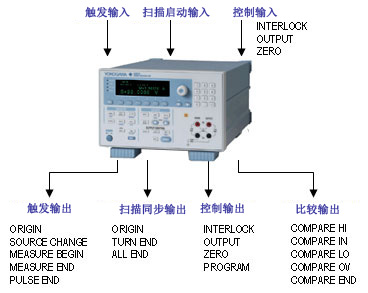

GS610有多種外部輸入/輸出接口。指示發生和測量時間的觸發器輸入/輸出信號、輸出繼電器開/關控制信號、零位發生開/關控制信號和比較器判斷結果輸出等信號，可以從BNC和多核接口中輸入/輸出。此外，多個GS610可以通過使用BNC電纜將一個GS610觸發器輸出簡單連接到另一個GS610觸發器輸入上來實現同步。

(接口類型的外部視圖，可參見第7頁的“后面板”章節。)




帶USB存儲功能的簡單文件操作

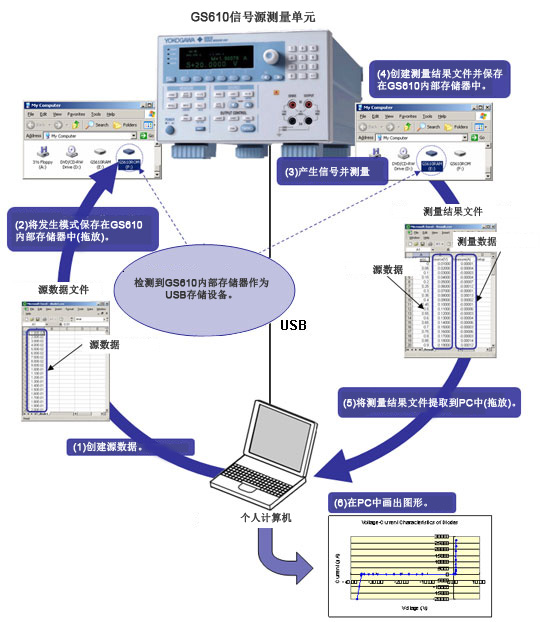

當GS610信號源測量單元經由USB連接到PC時，PC將GS610內部存儲器視為USB存儲設備。通過在通用工作表應用(1)中創建GS610發生模式，并拖放模式文件(2)，可將模式文件方便地存儲到GS610內部存儲器中。GS610根據寫入該文件中的發生模式來掃描電壓或電流電平，在適當?shù)狞c(diǎn)(3)測量負載電流或負載電壓，并將結果存儲進GS610內部存儲器(4)中。絕不需要繁瑣的編程或安裝專門的軟件程序(5)和(6)。








用戶定義運算功能

可通過組合特定的運算符，在GS610上執行用戶自定義運算。它可以使用表達式來執行測量值的線性轉換、計算功率、從當前測量值計算下一個生成值，以及執行發生數據的實時運算。表達式通過使用PC上的文本編輯器來創建，并經由USB存儲到GS610內部存儲器中。




以太網接口(/C10選件)

安裝以太網接口(/C10選件)后，可通過網絡來進行遠程控制和文件傳輸。 Web服務器 可以從Internet Explorer控制通過以太網接口連接的GS610。   遠程控制 在瀏覽器上顯示GS610的前面板圖像，即可遠程控制GS610。 文件傳輸 可將GS610內部存儲器作為PC文件服務器進行處理。輸出模式可以傳輸?shù)紾S610內部存儲器中，可以在PC中加載測量結果數據。
命令控制功能 使用類似于GP-IB或RS232命令的命令來控制GS610。最多可連接5個客戶端到GS610。

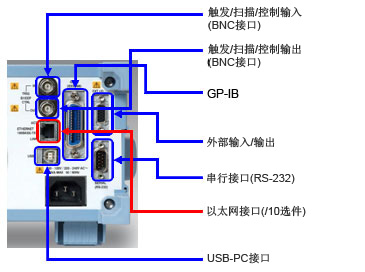

后面板

• 觸發/掃描/控制輸入(BNC接口)

  選擇觸發輸入、掃描啟動輸入或控制輸入。

• 觸發/掃描/控制輸出(BNC連接器)

  選擇觸發輸出、掃描啟動輸出或控制輸出。

• GP-IB

  用于通過PC遠程控制GS610的接口(IEEE 488 兼容)。

• 外部輸入/輸出

  與其它設備的同步控制信號以及比較器判斷結果輸出。

• 串行(RS-232)

• 以太網(/C10選件)

  符合100base-TX/10base-T。可用于執行FTP文件傳輸。

• USB-PC連接

  用于連接到PC上，并使GS610內部存儲器作為USB存儲設備進行操作。
