高速的DAQ & 超長存儲的示波器

新型高速模塊和10Gbps以太網

200MS/s 14-Bit絕緣模塊

精確捕獲變頻器的開關波形和電源周圍的高頻干擾噪聲。

• 高達1000V絕緣輸入

• ADC分辨率14-Bit

• 40MHz寬帶

• 長達20秒連續采集

10GE數據傳輸（/C60選件）

使用10Gbps以太網，可以在PC上實時存儲高達10MS/s的數據。 SFP+模塊、光纖線和PC軟件IS8000可用于數據傳輸。 *請使用市售SFP+模塊和10GE光纖線。

多功能集成測量

多單元和儀器同步測量

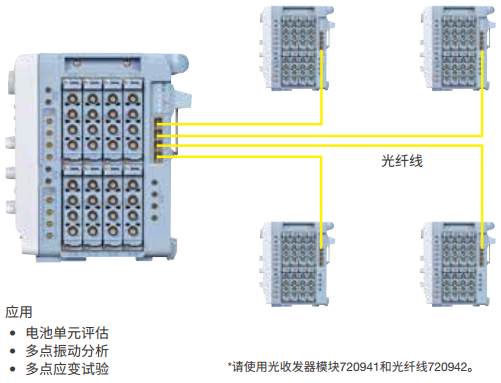

高達160CH的多單元同步（/C50選件）

通過光纖線將最多把4臺從機連接到一臺主機上，可以將通道數擴展到160個。通過主機同步從機的方式，開始/停止、觸發和按采樣時鐘采集。

IEEE1588*/IRIG和GPS時間同步（/C35，/C40選件）

使用IEEE1588信號進行時間同步。通過/C40選件， DL950可以輸出IEEE1588主信號。也可以使用IRIG和GPIB進行時間同步（/C35選件）。

應用向?qū)讲藛?/span>

輕松執行常用的測量應用

觸摸任意應用圖標，就會出現圖像化設置屏幕。在測量前按照向?qū)е鹌猎O(shè)置，操作更直觀。

電機和變頻器測試

功率和諧波分析（/G05選件）

只需要一臺DL950就可以評估一個由電池驅動的電機系統，如電動車。 DL950測量變頻器的輸入和輸出功率計算出轉換效率，在捕獲電機轉速和扭矩機械變化的同時，分析外部干擾引起的諧波影響。

編碼器旋轉角度（/G03或/G05選件）

DL950可以根據編碼器輸出的脈沖計算旋轉角度，并將旋轉角度的趨勢顯示為波形?？梢酝瑫r(shí)觀察和檢查旋轉角度及其控制信號是否異常。

長時間數據記錄

雙捕獲功能

對于耐久性測試，即使在監測低速數據時，也需要高速采樣率捕獲瞬態現象，從而將長期趨勢可視化。雙捕獲功能可使用兩種不同的采樣率同時記錄與捕捉，以獨特的方式解決了這些矛盾的要求。

物理現象分析

應變規測量（/G03或/G05選件）

通過連接應變規式傳感器（如負荷傳感器或扭矩傳感器）可測量負載、壓力和加速度。此功能無需繁雜的校準值，自動計算轉換并可以輕松設置。

電源線路分析

電源線路異常檢測（波形窗口觸發）

用于檢測頻率波動、電壓下降和其他普通觸發難以檢測的現象的特殊觸發。此觸發還可用于檢測典型的電源問題，如瞬時掉電、驟降和浪涌。

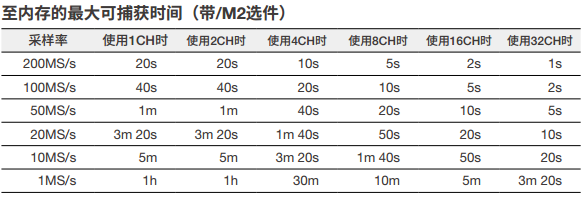

8G點大內存（/M2選件）

高達8G點的內存和20秒連續捕獲，即使是以200MS/s的速度，也不會錯過任何信號變化。

*每通道最多分配4G點內存

SSD記錄（/ST1選件）

512GB內部SSD可以高達2MS/s的速度進行長時間記錄。此外，還可以記錄雙捕獲波形，這對于車內耐久性測試和罕見自發事件的捕獲非常有效。

閃存采集（即將發售）

提供高達20MS/s的長時間記錄，比之前型號快100倍。您可以在任何不能攜帶PC的場所捕獲數據，如車載或現場測試。閃存為非易失性，因此即使在關閉電源后，捕獲的數據也會保留在儀器中。
測試結束后可以將數據傳輸?shù)絇C上。

多采樣率

可按通道設置采樣率。即使高采樣率和低采樣率的模塊混合在一起，降低采樣率也可以減少數據量。這樣即可使用更少的內存空間也可一并提高傳輸速度。

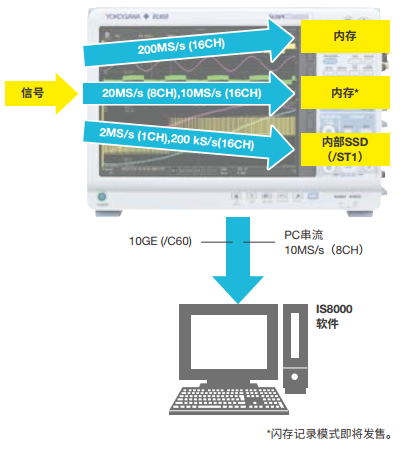

各記錄模式匯總

實時數學運算（/G03或/G05選件）

對捕獲的信號進行各種計算，結果實時顯示在屏幕上?？蓪?duì)其執行觸發、自動波形參數測量和光標測量。獨立的輸入通道，可同時顯示和分析32個輸入通道和16個實時運算通道的實時計算結果。

歷史功能

在重復波形測量過程中發生的任何異常在被注意到前都已消失。由于DL950在采集存儲器中最多存儲5000個波形（歷史波形），因此可以回放并顯示異常波形。

觸發時動作和GO/NO-GO判斷

當觸發發生時，此功能執行預先指定的多個動作，例如保存數據文件、蜂鳴器和電子郵件傳輸。此外，可以基于波形參數（例如波形形狀或振幅）執行通過或失?。℅O/NO-GO）判定，并且可以根據判定結果執行動作。

高抗噪性

DL950的設計具有抗噪性，即使靠近變頻器安置也能正確測量波形。如果觸摸面板出現故障，只需關閉觸摸面板并使用按鍵和旋鈕進行操作。

其他功能

• 記錄儀模式（設置記錄時間和采樣間隔）

• 電流探頭多達8個電源（/P8選件）

• 使用USB鼠標、鍵盤和外部打印機進行操作
