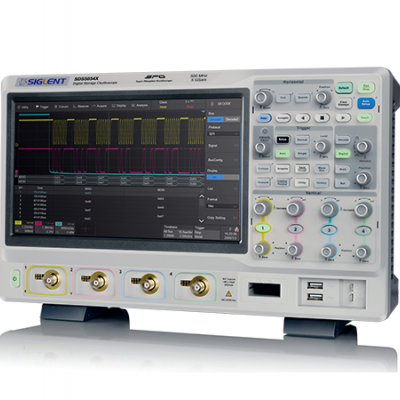

鼎陽 SDS5000X 系列超級熒光示波器

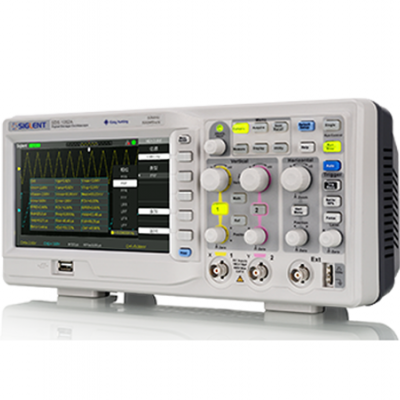

鼎陽 SDS1000A系列數字示波器

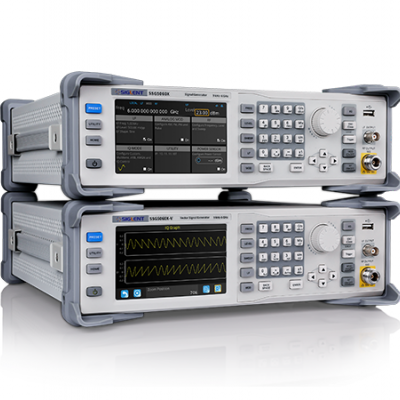

鼎陽 SSG5000X系列射頻模擬/矢量信

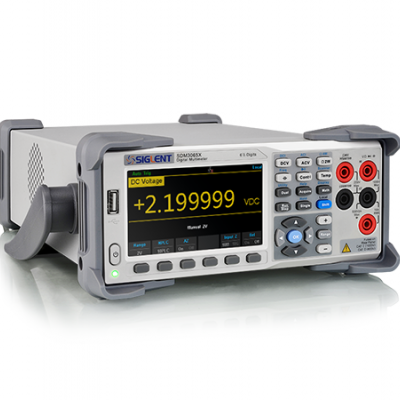

鼎陽 SDM3065X/SDM3065X-SC 6?位高
鼎陽 SDG7000A系列任意波形發生器
主要特性
2/4通道，1 GSa/s采樣率
70 M/100 M/200 MHz帶寬
1 M點 FFT 分析
14 M全采樣點測量運算
標配IIC/SPI/UART/CAN/LIN串行觸發和解碼
選配MSO，16路數字通道
規格參數
| 帶寬 | 70 MHz 、100 MHz 、200 MHz |
| 實時采樣率 | 2 通道系列采用 1 片 1 GSa/s ADC 芯片，4 通道系列采用兩片 1 GSa/s ADC 芯片 , 通道全部開啟時，每通道采樣率 500 MSa/s，通道交織模式采樣率 1 GSa/s |
| 通道數 | 4（4 通道系列） 2+EXT（2 通道系列） |
| 存儲深度 | 通道交織模式 14 Mpts/CH，非交織模式 7 Mpts/CH |
| 最高波形捕獲率 | 400,000 wfm/s（Sequence模式） |
| 觸發類型 | 邊沿（Edge）、斜率（Slope）、脈寬（Pulse width）、窗口（Window）、欠幅（Runt）、間隔（Interval）、超時（Dropout）、碼型（Pattern）、視頻（Video）、串行觸發（IIC、SPI、UART、CAN、LIN） |
| 解碼類型（標配） | IIC, SPI, UART/RS232, CAN, LIN |
| USB任意波形發生器（4通道系列支持，選件） | 單通道，最高輸出頻率 25 MHz，采樣率 125 MSa/s，波形長度 16 kpts |
| 16通道邏輯分析儀（4通道系列的，選件） | 最高采樣率 1 GSa/s，存儲深度 14 Mpts/CH |
| 波特圖（4通道系列支持，選件） | 最小起始頻率 10 Hz，最小掃寬 500 Hz，最大掃寬 120 MHz（且受限于當前機型帶寬和信號源帶寬），最大掃描 500 個頻點 |
| USB WIFI適配器（4通道系列支持，選件） | 802.11b/g/n，WPA-PSK，只有 Siglent 提供的適配器，才能確保正常工作 |
| 接口 | USB Host、USB Device、Sbus（4 通道系列支持，Siglent 邏輯分析儀接口）、LAN、Pass/Fail、Trigger Out |
| 標配探頭 | 4 套 /2 套無源探頭 PB470 4 套 /2 套無源探頭 PP510 4 套 /2 套無源探頭 PP215 |
| 屏幕 | 7 英寸 TFT-LCD 顯示屏，分辨率 800*480 |
| 重量 | 2 通道系列：凈重 2.5 kg；毛重 3.5 kg 4 通道系列：凈重 2.6 kg；毛重 3.8 kg |
