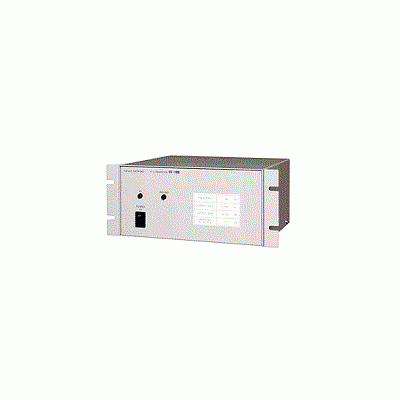

小野測器 FV-1100頻率電壓(F/V）變
小野測器 HT-5500接觸與非接觸式數
小野測器 GK-4110G20(大型) GK-211

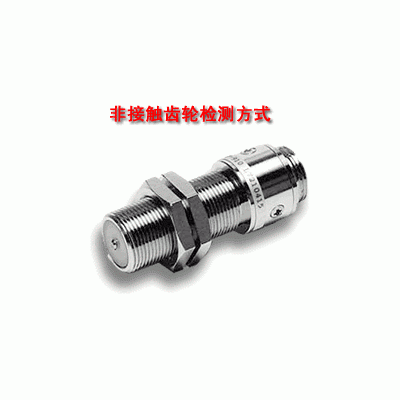

小野測器 MP-900/9000系列電磁式轉
小野測器 DG-2310加減計算型數字式
小野測器 DS-3000系列多通道數據分
小野測器 MI-1271M12測量用TEDS對應

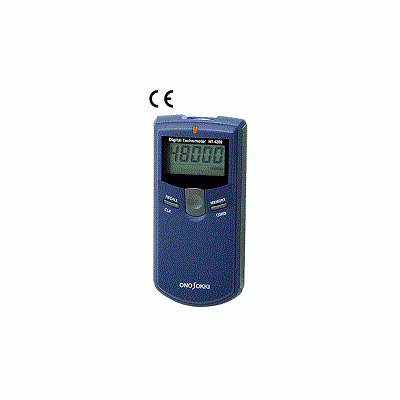

小野測器 HT-4200接觸式數字手持式
小野測器 LA-7000系列高功能聲級計
TS-8700扭矩工作站專家系統是與原有產品相比，在性能功能等各方面均與大幅度提升改善的電機基礎特性測量分析系統。
與采用高精度高響應的TH系列扭矩傳感器的MT型電機扭矩傳感器配套，可滿足采樣頻率最大5 kHz，測量精度±0.1 ％的扭矩等的測量分析。
●內置電機扭矩傳感器切換功能
●標準2通道，最大可擴展至4通道
并且可以與OC-1300系列，OS-2000系列配套，測量～數據分析整理一體化效率大幅提升。
TS-8700扭矩工作站配套的MT系列傳感器型號豐富，可提供滿足多種多樣的電機的測量分析需要。
●具有面向高速運轉電機，大容量電機，扭矩脈動?扭矩齒槽效應等3個系列測量分析用，通用型 / 高性能型，共52個型號。
特長
傳感器采用TH/TQ *扭矩傳感器
高精度?高速響應*
溫度測量*，溫度觸發測量*
轉動角度測量*，轉動角度采樣
配套作圖軟件OC-1300系列，時間序列數據分析軟件OS-2000系列形成一體化系統
與DS-3000系列配套使用
可以與電源功率儀進行數字通信*
設置臺架與器具構成
MT系列電機扭矩傳感器在原有的采用MD/SS系列扭矩傳感器的基礎上，新增采用TH系列扭矩傳感器的型號。 特制產品也可提供采用TQ TH系列扭矩傳感器的電機測量分析系統。
采用TH系列扭矩傳感器的MT系列型號與原有型號相比，精度大幅提升（TH-1000/2000 采用型號 ±0.1 ％） 標配采樣頻率1024 Hz，選配可提供5120 Hz的高速采樣。
可對應T型熱電偶的8通道溫度測量，用于在暖風機運轉后到達指定溫度時，觸發測量開始的選配測量功能。
可通過被測電機內置的編碼器脈沖信號測量轉動角度以及采樣角度信號測量。 同時，齒槽效應，扭矩脈動測量用MT-82 T/M**傳感器（部分除外）配套選配編碼器，可以進行0.1°單位的測量轉動角度以及采樣角度信號測量。
測量結果可通過一鍵方式傳送到并啟動 OC-1300系列或OS-2000系列軟件進行處理。 如果在 OC-1300系列設定好測量結果報告模板，可高效地提出測量報告。利用OS-2000系列，可以與DS-3000系列測量的噪聲振動數據在同一時間軸下進行分析評價。并且還可使用OS-2000系列的頻譜功能進行FFT分析處理。
與TS-8700在進行測量分析是測量開始與停止的時機，可與本公司的DS-3000系列同步進行。（需要使用LAN進行連接，并使用EXT SEQUNCE2信號向DS發出同步信號，以避免通信引起的時間延遲。）
通過LAN與其他品牌的電源功率儀連接，可以通道數字通信讀取測量數據值
?橫河：WT1800E、WT300E（WTViewerEfree*1 Ver1.42 以上）
?日置：PW3390、PW3337（PW Communicator*2 Ver1.7.0 以上）
桌上設置臺，輪式設置臺架，3軸（XYZ）夾具臺，平面基板，V型夾具，L型夾具等需要根據被測電機的形狀尺寸以及設置場所進行選定構成。需要注意各型號對扭矩容量的限制。
簡要規格
| 測量對象 | DC馬達，AC馬達(不包括步進馬達) |
|---|---|
| 測量項目 | 扭矩，轉速，電壓輸入信號，溫度*，電源功率儀數字輸入信號* |
| 扭矩輸入信號 | 本公司專用傳感器（MD/SS,TH/TQ*），外部扭矩模擬電壓信號 |
| 轉速輸入信號 | 本公司的 MP-981 或 RP 系列傳感器的輸出信號 |
| 模擬輸入信號 | 0 ～ ±10 VDC、16通道、16 位 A/D轉換 |
| 溫度輸入信號 | T型熱電偶 |
| 測量精度 | 扭矩** ： 轉速** ： 溫度： ±［量程的0.5 % ＋ 0.5 ℃ { 溫度傳感器精度}］以內**：N0補償后。1秒平均。 除去系統構成引起的波動成分，被測物包含的共振成分的影響。 |
| 運算設置 | 四則運算 輸入信號和運算數據也能定義為運算項 |
| 條件設置 | 扭矩傳感器，轉速傳感器的設置 控制方式：轉速控制/扭矩控制 測量方式：手動/自動 條件設置也能以文件名記憶保存 |
| 測量功能 | ◎定值測量：測量時間 2 ～ 28,800 秒 ? TH ：2048/4096/8192/16384/32768/采樣 ? TH 高速響應（配套選配TS-0871）：10240/20480/40960/81920/163840/角度 采樣 ? TQ（配套選配TS-0882）：10240/20480/40960/81920/163840/角度 采樣 ? EXT TRQ IN（配套選配TS-0873）：512/1024/2048/4096/8192/角度 采樣
? TH：2048 / 4096 ? TH高速響應（配套選配TS-0871）：10240 / 20480 ? TQ（配套選配TS-0882）：10240 / 20480 ? EXT TRQ IN（配套選配TS-0873）：512 / 1024
|
| 監控顯示 | 數值顯示：最多可同時顯示100個測量項目 趨勢顯示：以時間軸方式表示 |
| 圖形顯示 | 所測數據可被任意設置為X軸或Y軸，并進行顯示 可擴大/縮小圖形，并設置曲線顏色和線條的粗細 可以在圖形上插入文字框(加入注釋等文字，并保存文檔) 可登錄游標，最大值搜索功能，圖形重疊表示，最大16數據文檔。 |
| 表格顯示 | 顯示所測數據的一覽表，并帶有數據編輯功能 |
| 比較功能 | 能在所測量項目中設置上下，最大6項目各最大4點，與測量值進行比較，顯示并輸出比較結果。 |
| MT系列傳感器擴展接口 | 2通道，可擴展至4通道(選購件：2通道) |
| 保存測量結果 | 可將測量結果以專用格式或文檔格式進行保存 |
| 電腦配置規格 | CPU Intel ? ? Core? i5 以上 ※以上規格滿足的電腦也希望進行實際確認確保正常運行。 |
| 電源 | AC100 ～ 240 V ± 10 % 50/60 Hz |
| 消費電力 | 約200 VA以下(當使用AC 100 V時) |
| 絕緣阻抗 | 10 M Ω以上（電壓DC500 V） |
| 耐電壓 | AC1500 V 1分鐘 |
| 溫濕度 | 使用溫度范圍5 ～ ＋35°C |
| 使用濕度范圍＋ 30 ～＋ 80 ％ RH（不結露） | |
| 保存溫度范圍－ 10 ～＋ 55 °C | |
| 保存范圍＋ 30 ～＋ 80 ％ RH（不結露） | |
| 環境高度等 | 污染度2 無腐蝕性氣體 |
| 外觀尺寸 | 420（W）× 149（H）× 450（D）mm以下 |
| 重量 | 約15 kg |
| 適合規格 | CE標識低電壓：2014/35/EU EN61010-1 |
| 附屬品 | AC電源線，安裝軟件用光驅CD-ROM，USB電纜(2m) |
| ＊TS-8700需要與MT系列配套使用。配套時需要配套調整費用。 |
選配件
| TS-0871 高速采樣功能 | 對應TH系列傳感器的高速采樣功能（5.12 kHz） |
|---|---|
| TS-0872 轉速模擬量脈沖輸出 | 扭矩?轉速的模擬電壓信號輸出功能，同時對應轉速的脈沖信號輸出功能。 |
| TS-0873 外部扭矩模擬信號輸入 | 扭矩傳感器的模擬電壓輸出用于扭矩控制時使用。 |
| TS-0874 傳感器擴展接口 | 增設2個通道的傳感器接插件，由電腦進行傳感器切換 |
| TS-0875 BA-910B專用接口 | 傳感器MT-6555B，6516B，6526B 的必用接口 |
| TS-0876 溫度測量?溫度觸發功能 | 溫度測量。附屬品：溫度傳感器連接件8個。 |
| TS-0877 角度測量?角度采樣功能 | 使用外接編碼器進行角度采樣功能。 附屬品：電纜側連接件（R03-PB8M） |
| TS-0878 DS-3000同步功能 | 與DS-3000系列數據分析系統進行同步測量功能。 |
| TS-0881 電源功率儀數字通信功能 | 由其他品牌的電源功率儀的測量數據通過LAN進行讀取的功能。 |
| TS-0882 TQ系列對應功能 | 可使用TQ系列扭矩傳感器。 附屬品：TQ系列電纜（D-sub15P）與TH/TQ TRQ IN連接件用轉換電纜。 |
