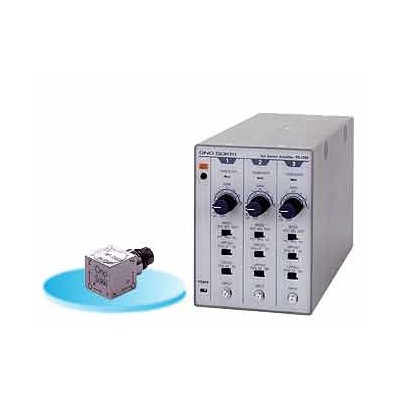

小野測器 PS-1300 3通道傳感放大器
小野測器 TQ-2000系列法蘭型高剛性
小野測器 HR-6800高速數字手持式轉
小野測器 TH-3000/3000H系列微小容
小野測器 DS-3000系列多通道數據分
小野測器 HT-5500接觸與非接觸式數
符合RoHS,CE標準
測量速度用：120 P/R，1200 P/R。
測量長度用：200 P/R
只要讓滾輪接觸，就能方便地進行測量
為了防止打滑，使用表面燒結有硬質聚氨脂橡膠的輥子滾輪
測量速度用：與TM-3100系列轉速顯示儀組合，可以直接讀出速度，省卻了復雜的計算。速度測量用測量范圍可從0.01 m/min開始。(1200 P/R)
測量長度用：配套可逆型轉速計數器RV-3150結合使用，測量范圍可從1 mm/脈沖單位開始。(200 P/R)
| 輸出脈沖數 | 速度用 | 120?1200 P/R | |
| 長度用 | 200 P/R | ||
| 輸出波形 | 2相方波 | ||
| 波形比 | 50±25 % | ||
| 相位差 | 90±45 ° | ||
| 輸出電壓（使用DC 12 V時） | “Hi”:10 V 以上 “Lo”：0.5 V 以下 | ||
| 輸出方式 | 推拉輸出電路（負載阻抗 470 Ω以上） | ||
| 選配功能 | RP-0701：共射極電路 RP-0702：共集極電路 RP-0703：集電極開路 | ||
| 電源 | DC12 V±5 % (100 mA以下) | ||
| 環境特性 | 使用溫度范圍 | 0 ～+50 ℃（不結冰，不結露） | |
|---|---|---|---|
| 保存溫度范圍 | -10 ～+65 ℃（不結冰，不結露） | ||
| 使用濕度范圍 | 35 ～93 %RH以下（不結冰，不結露） | ||
| 防護等級 | IP40（使用RP-0181/0182信號電纜） | ||
| 重量 | 約400 g | ||
| 機械特性 | 測量速度范圍 | 0～600 m/min ※速度范圍根據測量對象的條件差異有所不同 | |
| 滾輪材質 | 鋁材，表面燒結有硬質聚氨脂橡膠（橡膠硬度 A90） | ||
| 滾輪周長 | 200 mm | ||
| 允許負重 | 軸向：20 N | ||
| 起動扭矩 | 1 mN?m | ||
| 轉動慣量 | 0.6 kg?cm2 | ||
| 耐振動 | 19.6 m/s2 X/Y/Z各方向（各150分鐘），10～150 Hz掃頻，20周期。 | ||
| 耐沖擊 | 196 m/s2 X/Y/Z各正反雙方向（6面）各3次（共18次），半正弦波，作用時間11 ms。 | ||
| 安裝位置 | φ10 mm x 2間隔20 mm | ||
| 附屬品 | 使用說明書1部 信號接口1個（RM12BPE-5S） | ||
| 配套電纜（選配件） | RP-0181（一端為端子 M3）5 m ：連TM系列用。 RP-0182（一端開放裸線）5 m ：連RV-3150用。 | ||
| 配套表示器 | 速度用 | TM-3100系列數字式轉速表示器 | |
| 測長用 | RV-3150* 多功能可逆計數器 | ||
