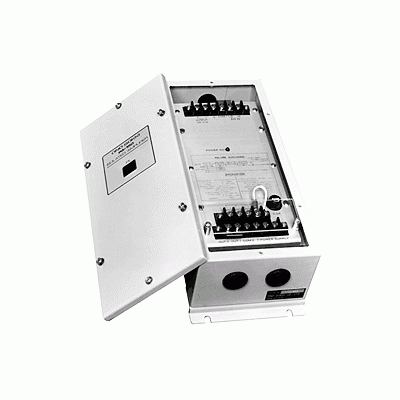

小野測器 PA-150緣型信號傳送器
小野測器 PS-1300 3通道傳感放大器
小野測器 HT-3200接觸式數字手持式
小野測器 TS-3200A扭矩運算器
小野測器 MT系列扭矩傳感器

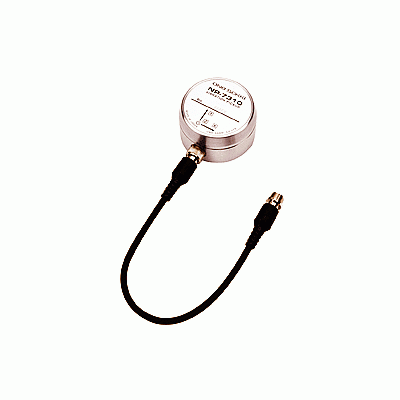

小野測器 NP-7310低頻超高靈敏度加
小野測器 TQ-2000系列法蘭型高剛性
振動比較器VC-2200/3200是同級第一代采用DSP (數字信號處理器)的VC系列的后繼機型。 同時對應TEDS等新功能，可以縮短設置時間并防止產生失誤。
VC系列同時檢測從加速度傳感器傳來的復數個頻帶的振動參數，并進行比較判別。測量數據還可以通過電腦進行管理，相當于2臺振動檢測器集成為1臺，同時還具備測量儀的功能。
VC-2200可對應2個頻帶，VC-3200可對應3個頻帶。
顯示器上不僅有振動級別的讀數顯示，還增加了棒狀圖顯；接上耳機或聽筒，還能用聲音對振動信號加以確認，滿足了用戶對實際的異常振動能“檢得出、看得見、聽得到”的要求。 為方便顧客應用，配有控制輸入接口，使用戶能利用可編程控制器輸出一組時間閘門信號對本比較器進行控制，以抽出異常振動信號的特征現象進行比較。整個產品外觀設計緊湊為DIN尺寸（96 mm × 96 mm）。
非常適合對各種工業領域里的生產設備進行維護保養及日常監視，以較低的成本精確地實現設備監測的無人化和自動化。
VC-3200比較VC-2200可設定的濾波器頻率檔位更多，測量模式也多。在需要精密設定頻率范圍的測量檢查時，可發揮其效力。
數字顯示功能
數碼顯示所測的振動數據，同時還可用棒狀圖顯示振動的狀態，完全可取代傳統的指針式振級儀。
能同時判定兩個頻帶（VC-3200為3個頻帶）
標準配置有兩個頻帶，每個頻帶都可對標準的設定值進行有效值或峰值的判別。配合各種功能，使得復雜的振動現象也能比較容易地進行判別。
緊湊的外形設計DIN 96 × 96
外形設計上便于在控制柜內安裝，一臺儀器含有 2 臺以上的功能。
比較器延遲時間的設定
用延遲時間的方法來區別誤操作和正常的振動現象。通常誤操作對傳感器的撞擊是短暫的瞬間的信號，而正常測量的信號是通常是連續的，并將持續一段時間，利用延遲時間可避免人為失誤引起的比較器誤動作。
比較器的輸入閘門信號
用于生產線上產品OK/NG的自動判別，控制測量的時機，振動現象滿足測試要求時進行測量和判斷。
可接耳機監聽振動信號
使用一般耳機或聽筒，可以用聽聲的方法對振動現象進行確認，也可以作為聽診棒使用。由于輸出是按所設定的頻帶而來的，所以可以按頻帶對振動現象進行確認。
數據存儲功能（VC-3200）
通過內部存儲器，保存設定條件以及數據。在電源關閉時，可保存設定條件數據，當電源開通時，可立刻進行測量使用。同時，數據存儲器可以記錄保存測量結果數據。
輸入部分
| 輸入通道數 | 1 |
|---|---|
| 輸入信號 | 可選擇由加速度傳感器經內藏式前置放大器輸入，或從外部輸入電壓信號 ＊加速度傳感器前置放大器的電源：(恒流源) 4 mA DC 24 V |
| 斷線檢測功能（VC-3200） | 使用CCLD功能時進行傳感器的斷線檢測 集電極開路輸出（正邏輯）＊與信號過超共用（選擇可能） |
| 傳感器靈敏度設定 | 1.00 × 10-2 ～ 9.99 × 102 mV/（m/s2） 數字輸入 |
| 單位設定 | m/s2 或 EU |
| 輸入量程 | 0.1 ～ 50,000 m/s2 (根據傳感器的靈敏度設定范圍可變) (如：采用靈敏度為5 mV/(m/s2)的傳感器時，為2.000～1000 m/s2) |
| 頻率特性 | 3 Hz ～ 15 kHz ±0.5 dB |
| 輸入端噪聲 | 小于30 μVrms (3 Hz ～ 20 kHz) |
| 動態量程 | AC ：1.5 Hz ～ 20 kHz帯域 直通全帶域 / AC： 80 dB 以上（輸入電壓量程×1，×2，×5） 70 dB 以上（輸入電壓量程×10，×20，×50，×100，×200，×500） 直通全帶域：1.5 Hz ～ 40 kHz AC：1.5 Hz ～ 20 kHz |
| TEDS功能 注） | 對應IEEE 1451.4的(TEDS) （Ver 1.0以上）規格傳感器 |
※使用非絕緣型傳感器時有可能受到接地噪聲的干擾，請使用絕緣座。同時連接電纜請不要纏繞在一起
注）使用其它公司的可對應TEDS功能的傳感器時，根據傳感器內部TEDS芯片的不同，有可能不能讀取相應TEDS信息。
1．選擇采用其它公司的可對應TEDS功能的傳感器時，請與TEDS功能傳感器的制造商或代理商確認適用范圍。
2．如已有TEDS功能的傳感器并希望與我司測試儀器配套使用時，希望在我司測試儀器樣機上進行動作確認。（請與我司的銷售部門聯系）
外部輸入控制信號
| 功能 | 按鍵鎖定，予清，閘門信號輸入 |
|---|---|
| 輸入信號電壓 | HI電平：＋4.2 V～＋5.0 V LOW電平：0～＋0.8 V （也可以無電壓接點輸入） |
| 無電壓輸入 | 開路電壓： 5 V 短路電流： 0.5 mA 接點阻抗：50 Ω以下 |
| RS-232C接口 | 標準配置 傳送速率：9600 bps 接口形式：DIN 8針圓形 通信電纜：AX-5022 |
分析部
| VC-2200 | VC-3200 | 選配 | ||||
|---|---|---|---|---|---|---|
| VC-0321 低頻帶濾波器 | VC-0322 中頻帶濾波器 | VC-0323 高頻帶濾波器 | ||||
| 可設置頻帶數 | 2 | 3 | - | - | - | |
| 頻帶濾波器 | HPF： (高通濾波器) | OFF100 Hz300 Hz500 Hz1 kHz3 kHz5 kHz10 kHz | OFF50 Hz100 Hz200 Hz300 Hz500 Hz1 kHz2 kHz3 kHz5 kHz10 kHz | 30 Hz40 Hz60 Hz70 Hz80 Hz90 Hz | 400 Hz600 Hz700 Hz800 Hz900 Hz | 4 kHz6 kHz7 kHz8 kHz9 kHz |
| LPF： (低通濾波器) | OFF100 Hz300 Hz500 Hz1 kHz3 kHz5 kHz10 kHz 特性： -48dB/oct ，截止頻率fc 點處 -3 dB ± 1dB | OFF50 Hz100 Hz200 Hz300 Hz500 Hz1 kHz2 kHz3 kHz5 kHz10 kHz特性： -48dB/oct ，截止頻率fc 點處 -3 dB ± 1dB | 30 Hz40 Hz60 Hz70 Hz80 Hz90 Hz 特性： -48dB/oct ，截止頻率fc 點處 -3 dB ± 1dB | 400 Hz600 Hz700 Hz800 Hz900 Hz 特性： -48dB/oct ，截止頻率fc 點處 -3 dB ± 1dB | 4 kHz6 kHz7 kHz8 kHz9 kHz 特性： -48dB/oct ，截止頻率fc 點處 -3 dB ± 1dB | |
| 模擬濾波器 | LOW cut： (高通濾波器) | 10 Hz， 截止頻率fc 點處 -3dB±1dB -18dB/oct | 3 Hz，10 Hz※， 截止頻率fc 點處 -3dB±1dB -18dB/oct | - | - | - |
| HI cut： (低通濾波器) | 1 kHz，10 kHz， 截止頻率fc 點處 -3dB±1dB -18dB/oct | 1 kHz※ -3 dB±1 dB -18 dB/oct | - | - | - | |
※ VC-3200的高通10 Hz與低通1 kHz濾波功能滿足ISO 2954-2012
注） fc：截止頻率
運算部
| VC-2200 | VC-3200 | ||
|---|---|---|---|
| 測量模式 | 比較量 | ?有效值 ?峰值 ?最大值保持 ?峰值保持 | ?有效值 ?峰值 ?峰值 / 最大有效值 (PEAK / rms) ?最大值保持 ?峰值保持 ?(峰值 / 最大有效值) 系數保持 功率平均 |
| 有效值：rms | 有效值 時間常數：?125 ms (FAST）?250 ms (MID）? 1 s (SLOW）可以選擇 | 有效值時間常數：? 8 ms? 16 ms? 32 ms? 63 ms?125 ms（FAST）?250 ms（MID）?500 ms? 1 s （SLOW）可以選擇 | |
| 峰值：PEAK | 時間波形的絕對值的峰值 | ||
| （峰值/最大有效值）系數：PRF | 無 | 峰值 / 最大有效值 | |
| MAXホールド ：MAX Hold | 実効値の最大値をホールド | ||
| 最大值保持：MAX Hold | 有效值的最大值保持 | ||
| （峰值 / 最大有效值） 系數保持：PRF Hold | 無 | （峰值 / 最大有效值）系數的最大值保持 | |
| 功率平均：PAVG | 無 |  平均時間：OFF100 ms200 ms300 ms500 ms1 s2 s3 s5 s10 s20 s可以選擇※功率平均使用時，不能使用其他的測量模式 | |
| 其他平均功能 區間最大值：TAVG | 無 | 500 ms間的最大值，平均次數：OFF/4/8/16/32/64 可選擇設定 | |
輸出部
| 模擬輸出 | 直通全帶域輸出， AC交流輸出，DC直流輸出 同時輸出（AC/DC：各頻帶可選擇） ＊輸出阻抗：約50 Ω＊直通全帶域 ：頻率范圍 ：最大額定輸出 ±5 V3 Hz ～ 15 kHz ± 0.5 dB、1.5 Hz ～ 40 kHz ± 3 dB＊AC交流輸出：最大額定輸出 ：頻率范圍：選擇頻帶切換輸出±5 V3 Hz ～ 15 kHz ± 0.5 dB、1.5 Hz ～ 20 kHz ± 3 dB＊DC直流輸出 ：最大額定輸出 ：選擇頻帶切換輸出 ( rms 輸出)0 ～ 5 V 不支持電流輸出功能（VC-2100的選配功能） |
|---|---|
| 耳機輸出 | 每個頻帶的 AC 交流輸出 ＊消耗功率： 大于15 mW，額定阻抗為24 Ω時 |
| 校正信號輸出 | 由AC out 輸出一個160Hz，1V0-p ± 3％ 的標準信號 |
| 過超輸出 | 輸入信號超出量程，或 A/D 溢出時輸出 開路集電極輸出 (負邏輯)
＊電壓：小于DC 30 V |
比較結果輸出
| 功能 | VC-2200各個頻帶可獨立判斷，每個頻帶均可選擇有效值或峰值進行判斷VC-3200各個頻帶可獨立判斷，每個頻帶均可選擇有效值，峰值，峰值最大有效值進行判斷全頻帶共通判斷（功率平均值判斷） |
|---|---|
| 比較數值設定 | 最小設定刻度：滿量程的 1 ％ |
| 輸出 | 當測量值大于設定值，或小于設定值時輸出 VC-2200開路集電極輸出 (正負邏輯同時輸出)VC-3200開路集電極輸出 (正負邏輯選擇輸出) ＊電壓：小于 DC 30 V |
| 動作響應時間 | 小于100 ms |
| 延遲時間 | 可選擇0、0.5、1、1.5、2、3、4、5、6、7、8、9、10、15、20秒 |
顯示
| 顯示器 | 帶背光照明的液晶顯示器 測量數值顯示：4位數字 顯示更新間隔時間：0.5秒 棒狀圖顯示 （棒表示更新間隔時間0.1秒，線性或對數尺標） 比較電平顯示 |
|---|---|
| OVER過超表示 | 當輸入信號過超過設定的量程，或 A/D 變換溢出時紅色指示器點亮 |
| NG 狀態表示 | 比較判斷輸出 NG 時紅色指示器點亮 |
| 比較器ON/OFF顯示 | 啟動比較功能時，綠色指示器點亮 |
其他
| 設置條件保存 | 電源關機(OFF)設定值自動保存 |
|---|---|
| 接線端子臺 | M3.5 的開放接線端（附帶螺絲） |
一般
| 電源 | DC 24 V(±10 %) |
|---|---|
| 工作電流 | 小于200 mA ( 25℃時) |
| 使用溫度范圍 | 0 ～ ＋50 ℃ |
| 保存溫度范圍 | ?5 ～ ＋55 ℃ |
| 保存溫度范圍 | 小于85％ RH (不結露) |
| 外形尺寸 | DIN 96 × 96 × 112 mm （不包括突出部） |
| 材質 | 94V0 PBT（聚對苯二甲酸丁二酯） |
| 重量 | 約 500 g |
| 選配件 | VC-2200 / 3200 用 ?VC-0423積分功能 VC-3200 用 |
