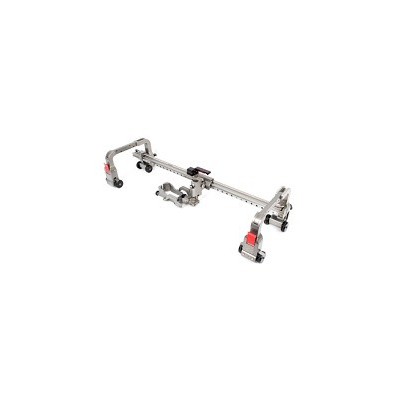

GLIDER X-Y掃查器是一款用于對平面或稍微彎曲的復合材料表面進行手動檢測的雙軸編碼掃查器。這款掃查器非常適合采用以下技術進行光柵掃查：

• 常規超聲（UT）

• 相控陣超聲（PAUT）

• 渦流（ET）

• 渦流陣列（ECA）

常見的被檢材料包括復合材料、鋁質材料和碳鋼材料。復合材料和鋁質材料需要使用裝有吸盤式部件的掃查器完成檢測，而碳鋼材料則需要使用裝有可選磁性部件的掃查器完成檢測。

設計特性

X軸連接到兩個安裝部件。根據待檢材料，選用以下兩種型號的一種進行檢測：

• 吸盤式安裝部件（標配）

• 磁性安裝部件（可選）

有兩個編碼器模塊（每個軸上有一個），用于測量探頭位置。這些模塊可使用3.27毫米步距移動，自由運行，或被鎖定。

掃查器提供三種尺寸（18英寸、24?英寸和36英寸），取決于所需的掃查覆蓋范圍：

• GLIDER 18 × 18

• GLIDER 24 × 24

• GLIDER 36 × 36

GLIDER掃查器套裝包含以下部件：

• 兩個滑軌可實現所需沖程（18英寸、24?英寸、或36英寸，取決于型號）

• 2個位移編碼模塊

• 2個吸盤式安裝部件

• 5米長編碼器電纜，與OmniScan儀器兼容

• 相控陣軛（40毫米）

• TOFD/PE軛（31.75毫米）

• 90度探頭托架的安裝支架

• 180度探頭托架的安裝支架

• 帶有彈簧的探頭托架的支承臂

• 注水管及配件

• 硬殼便攜箱
