特點

■ 電壓檔位:

15/30/60/150/300/600Vrms

1200/1800 Vrms (選購配件)

■ 電流檔位:

0.005/0.02/0.05/0.2/0.3/0.5/2/5/20/30Arms

■ 頻率範圍: DC, 10Hz~10kHz

■ 使用高速DSP技術，16 bits的類比/數位轉換

器，最高250kHz取樣頻率

■ 符合IEC 61000-4-7法規對於諧波量測要求

■ 智慧檔位(Smart Range)功能允許功率積分

模式(Power Integration)在自動檔位條件下

進行功率量測

■ 支援外部分流器和CT以符合電流量測需求

■ 最小5mA電流檔位及0.1mW的功率解析度

■ 符合ENERGY STAR/EN 50564/IEC 62301/

ErP標準的量測需求

■ 使用者定義的限制值，自動判別PASS/FAIL

■ 可量測THD及使用者指定階數的失真度

■ 雙Shunt設計，提供大範圍高精準的電流量測

■ 可量測湧浪電流Inrush Current及能量Energy

■ 電壓/電流諧波量測至100階

■ 提供IEC 62301、IEC 61000-3-2:2018

法規(pre-compliance test)解決方案

(搭配66200 softpanel)

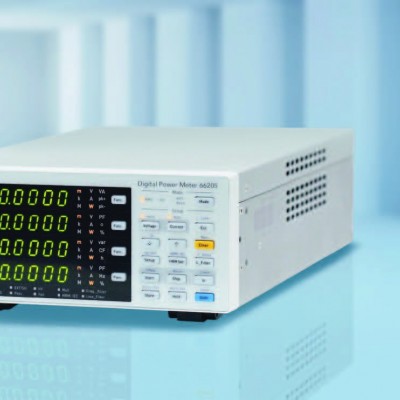

        66205是第二代66200系列數位功率錶，專為單通道功率測量應用而設計，經由精密電路設計，能夠提供高精度的功率測量能力，滿足IEC62301/EN50564標準的要求，66205的功能強化進一步提升對於功率量測應用的準確度和可靠度。

       智慧檔位(Smart Range)功能允許功率積分模式(Power Integration)可在自動檔位條件下進行功率量測，量測動態或不穩定的電壓與電流訊號，即使檔位隨著訊號變化而切換，也不會讓量測資料遺失，真正做到無間隙的波形採樣與量測。

        66205具有非常寬廣的電流量測範圍，最低檔位為5mA，最高檔位為30A，總共有10個量測檔位，也可利用外部的60A~1200A感測器(選購配件) 將電流量測的範圍提高。

       電壓量測檔位共有6個，最高檔位為600V，也可利用外部的感測器(選購配件A662023)提高電壓範圍至1.8kV。大範圍的量測檔位可全方位適用於低功率與高功率的量測應用。電壓、電流與功率具有0.05%的低檔位誤差，尤其在能源之星(Energy Star)的待機功率(Standby Power)測試具有高準確度之性能。

         66205是依據IEC61000-4-7法規對於諧波量測要求所設計，具有不中斷的量測諧波高性能、5Hz的頻率解析度與分組諧波功能，可對於次諧波、間諧波與諧波精準量測。

        6 6 2 0 5 提供4 種通訊介面， 包含G P I B 、USB、RS-232與LAN(選購)，可以非常方便的應用於遠端控制，搭配softpanel軟體控制介面可建立完整之測試報表，以及電力品質法規之測試。此外，也可使用STORE功能記錄量測值，再將紀錄資料儲存於USB儲存裝置。Limit功能可應用於生產測試，對電壓、電流、功率等多個量測參數進行上限與下限數值的GO/NG判斷，更可搭配I/O Port達成自動化生產，66205適用於研發、品保驗證、生產單位對於功率等相關參數量測需求。

訂購資訊

66205 : 數位功率錶

A662012 : 1200V 高壓量測治具

A662013 : 外掛電流轉換器50A (限量AC電流)

A662014 : 外掛電流轉換器100A (限量AC電流)

A662017 : 超高精準度 DCCT 60A

A662018 : 超高精準度 DCCT 200A

A662021 : LAN控制介面卡

A662022 : 量測用治具組 (250V/10A)

A662023 : 1800V高壓量測治具

A662024 : 單臺 DCCT 電源 (與DCCT搭配必選)

B662002 : 標準機框耳架

B662004 : 1200A交流電流勾錶

B662005 : 鱷魚夾端子

L11-002987 : 超高精準度 DCCT 400A

L11-002986 : 超高精準度 DCCT 600A

L11-002985 : 超高精準度 DCCT 1000A
