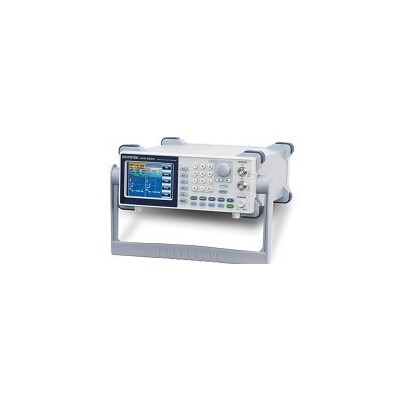

固緯 AFG-2225任意波信號源
固緯 PEL-2000A可編程直流電子負載

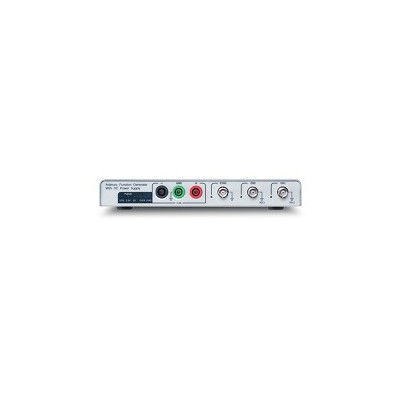

固緯 AFG-125/225/125P/225P任意波
固緯 GPT-9900系列安規測試儀
固緯 PEL-500單通道電子負載
固緯 GDM-906X系列 數字萬用表
4” TFT LCD顯示幕
兩種數值顯示模式
標準畫面: 顯示2個主測項+6個次測項
簡易畫面: 顯示4個主測項的測試值
符合IEC 62301功率量測時之需求
電壓/電流測試頻寬可達DC~6kHz
瓦特分辨率最高可達1uW
最小電流檔位5mA, 解析度可達0.1uA
電流/電壓可測至CF為3的畸形波, 半量程CF可達6
Wh功率時間/Ah電流時間積分功能
快速選型
| 型號 | 顯示 | 檔位 | 待機功耗測試 | 標配接口 |
| GPM-8213 | 4寸TFT LCD | 600V/20A | YES | USB/RS-232/LAN |
| 詳細規格 | |||
| 測量特點 | |||
| 輸入 | |||
| 項目 | 檔位 | ||
| 輸入電壓 | 600 Vrms | ||
| 輸入電流 | 20 Arms | ||
| 輸入阻抗(50/60 Hz) | 電壓 | 2.4MΩ | |
| 電流 | 5mA - 200mA：500mΩ | ||
| 電流 | 0.5A - 20A：5mΩ | ||
| 最大顯示電壓 | 700 Vrms | ||
| 最大顯示電流 | 25 Arms | ||
| 最大允許絕緣電壓 | 300 V | ||
| 低頻濾波器 | 截止頻率 | 500 Hz | |
| 參數 | |||
| 同步頻率 | 45Hz ~ 6kHz | ||
| 平均次數 | 1, 2, 4, 8, 16, 32, 64 | ||
| 顯示項目(標準模式) | 8個項目(同時) | ||
| 顯示項目(簡易模式) | 4個項目(同時) | ||
| 顯示位數 | 5 | ||
| 電壓轉換器 (PT ratio) | 1 ~ 9999.999 | ||
| 電流轉換器 (CT ratio) | 1 ~ 9999.999 | ||
| 量測項目 | 電壓、電流、有效功率、視在功率、無效功率、功率因素、相位角、頻率、積分電流、積分功率、正積分功率、負積分功率、積分時間、電壓波形因素、電流波形因素、峰值電壓、峰值電流、總諧波失真 | ||
| 量測顯示符號 | Vdc, Vrms, V+pk, V-pk, Idc, Irms, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, PF, CFV, CFI, DEG, VHz, IHz, THDV, THDI | ||
| 電壓量測 | |||
| 量測檔位 | CF=3 | 15V, 30V, 60V, 150V, 300V, 600V | |
| CF=6 | 7.5V, 15V, 30V, 75V, 150V, 300V | ||
| 波形因素 | 3, 6 | ||
| 準確度 | 有效范圍 | 檔位的1 % ~ 105 % | |
| DC | ±(0.2 % 讀值 + 0.2 % 檔位) | ||
| 45 Hz ≤f ≤ 66 Hz | ±(0.1 % 讀值 + 0.1 % 檔位) | ||
| 66 Hz < f ≤ 1kHz | ±(0.1 % 讀值 + 0.2 % 檔位) | ||
| 1 kHz < f ≤ 6kHz | ± 3 % 檔位 | ||
| 濾波器開啟 | 增加誤差 0.3 %讀值@ 45Hz to 66Hz | ||
| 溫度影響 | 5-18?C / 28-40?C | 增加 ±0.03%讀值 /?C | |
| 殘留噪聲 | 0.5 % 檔位 | ||
| 電流量測 | |||
| 量測檔位 | CF=3 | 5mA, 10mA, 20mA, 50mA, 100mA, 200mA, 500mA, 1A, 2A, 5A, 10A, 20A | |
| CF=6 | 2.5mA, 5mA, 10mA, 25mA, 50mA, 100mA, 250mA, 0.5A, 1A, 2.5A, 5A, 10A | ||
| 波形因素 | 3, 6 | ||
| 準確度 | 有效范圍 | 檔位的1 % ~ 105 % | |
| DC | ±(0.2 % 讀值 + 0.2 % 檔位) | ||
| 45 Hz ≤f ≤ 66 Hz | ±(0.1 % 讀值 + 0.1 % 檔位) | ||
| 66 Hz < f ≤ 1kHz | ±(0.1 % 讀值 + 0.2 % 檔位) | ||
| 1 kHz < f ≤ 6kHz | ± 3 % 檔位 | ||
| 濾波器開啟 | 增加誤差0.3 % 讀值@ 45Hz to 66Hz | ||
| 溫度影響 | 5-18?C / 28-40?C | 增加 ±0.03% 讀值 /?C | |
| 殘留噪聲 | 0.5 % 檔位 | ||
| 功率量測 | |||
| 準確度 | 有效范圍 | 檔位的1 % ~ 110 % | |
| DC | ±(0.2 % 讀值 + 0.2 % 檔位) | ||
| 45 Hz ≤f ≤ 66 Hz | ±(0.1 % 讀值 + 0.1 % 檔位) | ||
| 66 Hz < f ≤ 1kHz | ±(0.1 % 讀值 + 0.3 % 檔位) | ||
| 1 kHz < f ≤ 6kHz | ± 3 % 檔位 | ||
| 濾波器開起 | 增加誤差 0.3 % 讀值@ 45Hz to 66Hz | ||
| 溫度影響 | 5-18?C / 28-40?C | 增加 ±0.03% 讀值 /?C | |
| 頻率測量 | |||
| 量測范圍 | 濾波器開啟 | 30.000Hz to 499.99Hz | |
| 濾波器關閉 | 30.000Hz to 9.9999kHz | ||
| 量測項目 | 電壓、電流 | ||
| 有效輸入范圍 | 輸入電壓文件位的10% ~ 105% | ||
| 準確度 | ±(0.06 % 讀值) | ||
| 積分測量 | |||
| 積分器 | 準確度 | ±(電壓或電流準確度 + 0.1 % 讀值) | |
| 定時器 | 范圍 | 0 時 0 分 ~ 9999 時 59 分 | |
| 準確度 | ±0.01% ±1秒 | ||
| 一般信息 | |||
| 儲存狀態 | 溫度?40°C ~ 70°C；濕度 < 90%RH(無冷凝) | ||
| 使用電源 | AC 100-240V, 50–60Hz ; 消耗功率25VA(最大) | ||
| 尺寸及重量 | 270(寬) x 110(高) x 350(深) mm, 約2.9公斤 | ||
