特點

■ 功率範圍 : 200W，100W x 2 (dual)，

30W & 250W，300W，350W，

600W，1200W

■ 電壓操作範圍 : 0~600V

■ 與6310具備高度相容性

■ 同一機框可達 8 通道，適合多輸出切換式

電源供應器測試

■ 高達1200W的負載模組可滿足大電流、

大功率應用需求

■ 可同步執行多組電子負載模組的應用

■ 定電流、定電阻、定電壓及定功率操作模式

■ 動態負載操作頻率可達20kHz

■ 高速負載電流變化率，負載上升/下降變化率

為0.32mA/μs ~ 10A/μs

■ 低輸入阻抗，低電壓時亦具有大電流拉載

能力 (63123A : 0.6V@70A)

■ 可模擬電源負載暫態反應並即時量測輸出

■ 使用者可透過前面板編輯100組測試參數

及狀態儲存

■ 可根據測試參數之設定規格高/低限制，

自動判定測試結果是否有超出設定規格

■ 數位I/O控制

■ 多段式16-bit高精密電壓、電流量測線路

■ 過電流(OCP)測試功能

■ 遙控測試功能

■ 短路測試

■ 開機自我檢測功能

■ 保護功能：過功率、過電流、過溫度保護

及過電壓、正負極反向告警

■ RS-232C、USB(選購)、GPIB(選購)控制介面

USB GPIB RS-232C

Chroma 6310A系列可編程直流電子負載主要應用於多路或單路輸出的AC/DC電源、多路或單路的 DC/DC輸出變換器、充電器及電源類電子

元件性能測試，對工程師在設計研發、生產線測試及品保的產品檢測作業上提供快速有效的測試方案。6310A系列採模組化設計，使用者可將選購之不同負載功率的模組放進系統主機框，透過前控制板的鍵盤、RS232C、USB與GPIB標準介面來控制。

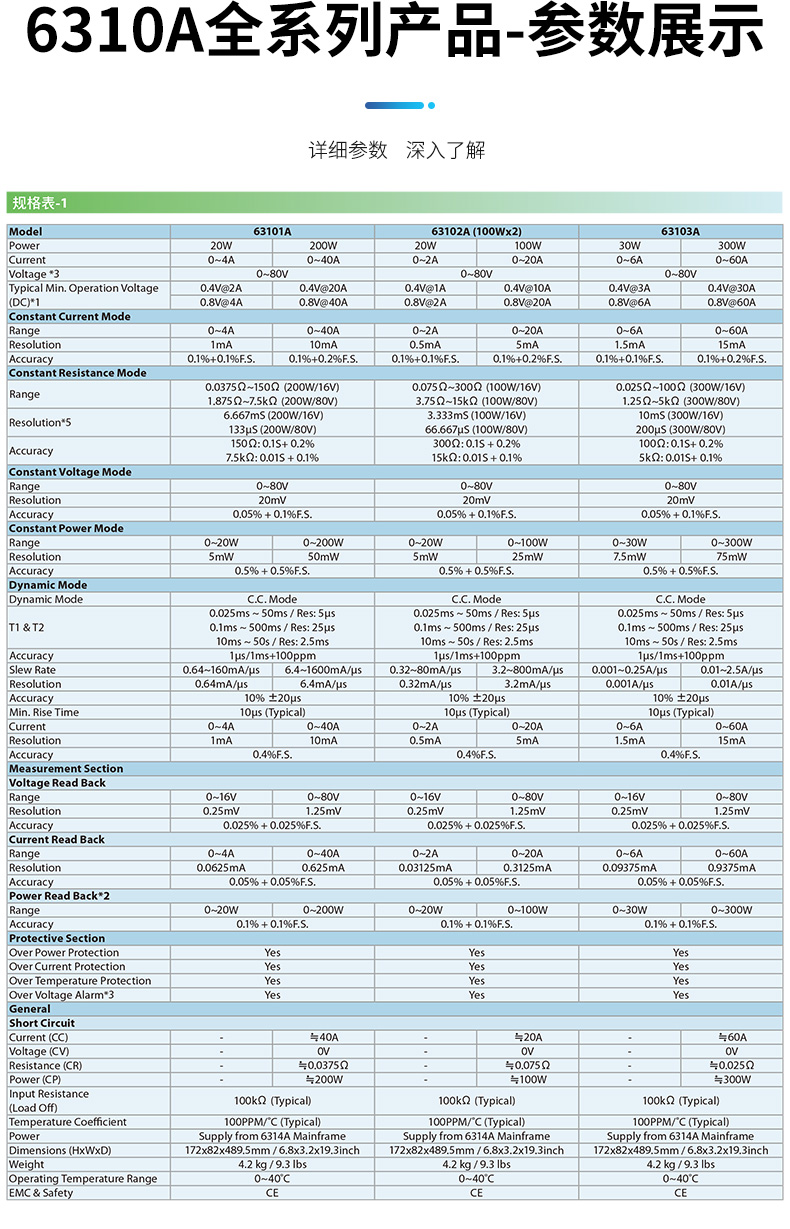

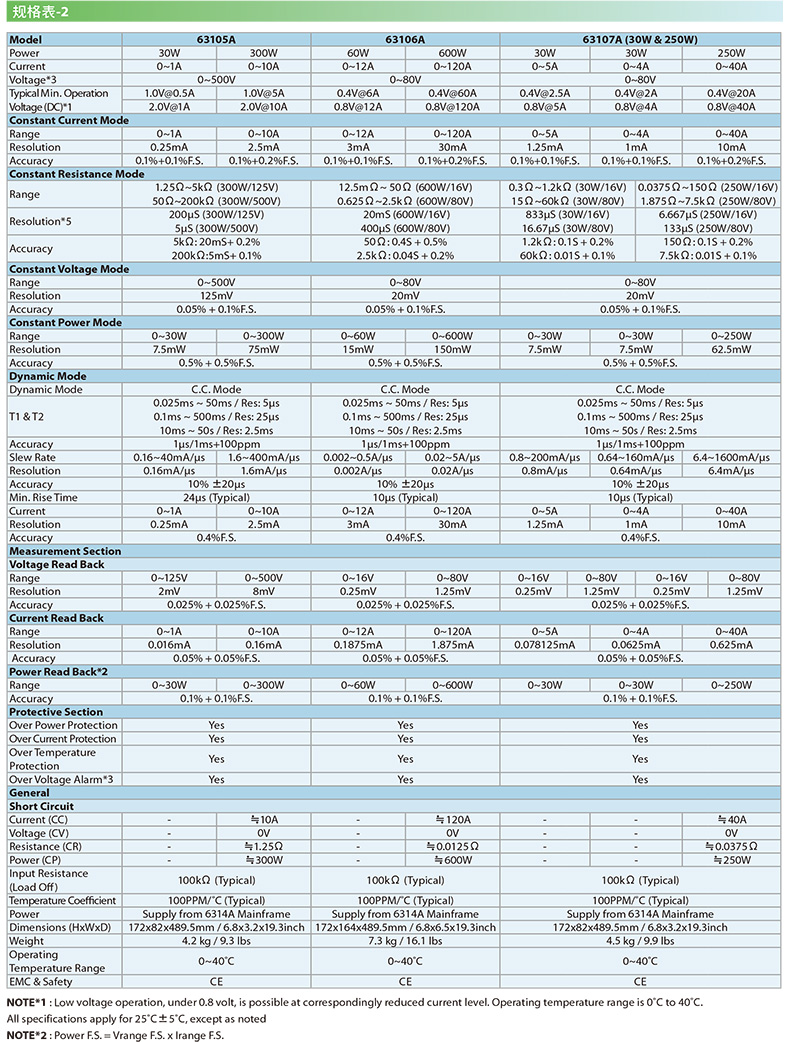

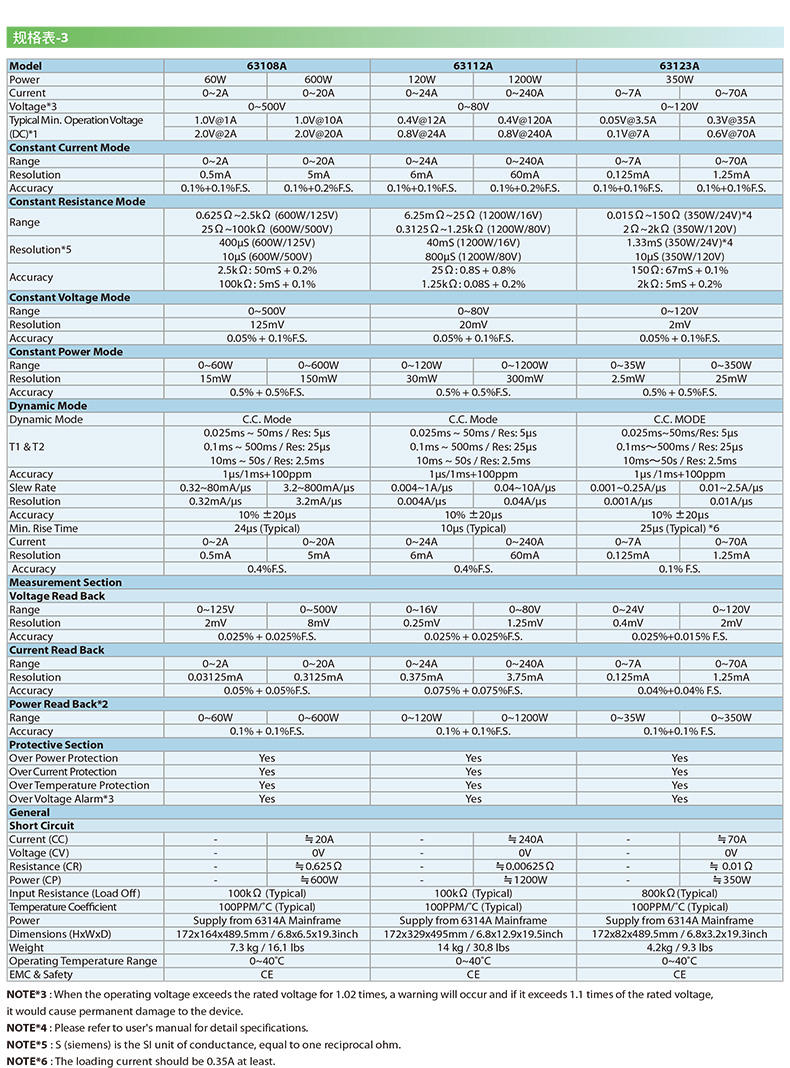

6310A系列電子負載目前提供12款負載模組，功率從20W到1200W不等；電流可從0.5mA到240A；電壓量測可從0.5mV到600V。每個模組

採隔離與地浮接方式，避免造成短路回路，每一負載模組均具有兩段式電流和電壓量測檔，主/從介面的設計可同步執行多組電子負載模組拉載的應用，此負載可在定電流、定電壓、定功率與定電阻工作模式下操作。

6310A系列可模擬各種動態負載狀態，使用者透過編輯負載電壓、負載電流、負載的上升/下降率、電流準位、持續時間等參數來編輯負載波

形，測試參數及狀態的儲存功能多達100組，系統可根據自動測試需求，隨時從儀器內的儲存單元EEPROM中呼叫出來使用。

6310A系列中每一負載模組皆採多段式16-bit高精密電壓電流量測線路，使用者可透過前控制板簡易操作的鍵盤測量及調整在線電壓或模擬短路測試。此外，6310A系列也專為自動化生產線設計可選購配件的遙控器。

6310A系列具有自我診斷系統設計，可自行維護儀器的日常使用，6310A系列還具有過功率、過電流、過溫度保護及過電壓、正負極反向告警功能，可大幅提高產品可靠性，是工程測試及自動測試系統整合得以信賴的產品。

訂購資訊

6312A : 雙負載模組機框

6314A : 四個負載模組機框

63101A : 電子負載模組 80V/40A/200W

63102A : 電子負載模組 80V/20A/100W x 2

63103A : 電子負載模組 80V/60A/300W

63105A : 電子負載模組 500V/10A/300W

63106A : 電子負載模組 80V/120A/600W

63107A : 電子負載模組 80V/5A & 40A/30W & 250W

63108A : 電子負載模組 500V/20A/600W

63112A : 電子負載模組 80V/240A/1200W

63123A : 電子負載模組 120V/70A/350W

A631000 : 6314A與6312A用GPIB控制介面卡

A631001 : 遠端遙控器

A631003 : 6314A與6312A用USB控制介面卡

A631005 : 6310A/6330A系列電腦圖形化操作介面

A631006 : 6312A電子負載機框專用19"機框耳架

A631007 : 6314A電子負載機框專用19"機框耳架

A800042 : 測試治具盒

LED 電源測試專用模擬負載

63110A : 電子負載模組 500V/2A/100W x 2

63113A : 電子負載模組 300V/20A/300W

63115A : 電子負載模組 600V/20A/300W
