產品詳情


簡介:R&S ZPH 手持式電纜和天線分析儀



R&S?Cable Rider ZPH具備在現場安裝和維護天線系統所需的所有基本測量能力。其獨特的特性確保了快速有效的電纜和天線測量和頻譜分析。兩種不同的R&S?ZPH型號可滿足不同的需求,一種是純單端口電纜和天線分析儀,另一種是雙端口型號,具有額外的頻譜分析和跟蹤發生器功能。



主要特點:R&S ZPH 手持式電纜和天線分析儀



  • 頻率高達 3 GHz 或 4 GHz,可通過激活碼升級

  • 單端口型號功能:DTF、回波損耗、VSWR 和電纜損耗測量

  • 雙端口型號附加功能:S21 測量、頻譜和干擾分析、AM/FM/ASK/FSK 解調

  • 非常適合現場使用:電池續航時間長達 9 小時,重 2.5 kg (5.5 lb),背光鍵盤,啟動時間短,防反光顯示屏,體型小巧,外殼堅固 (IP51)



特點和優勢:R&S ZPH 手持式電纜和天線分析儀



快速

R&S?Cable Rider ZPH 實現快速操作
R&S?Cable Rider ZPH 不到 15 秒即可啟動,僅需 1 分鐘即可熱機,因此幾乎可以即用即測。

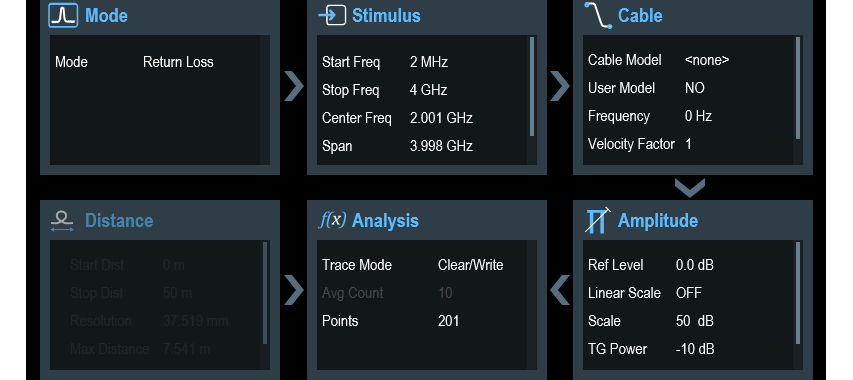

分析儀測量速度極快。用戶可以使用配置概況菜單,一鍵查看和更改所有參數設置。分析儀內置的快速合成器可將測量速度提高到 0.3 毫秒/數據點。

R&S ZPH 手持式電纜和天線分析儀



有效

R&S?Cable Rider ZPH 實現高效操作

無需停機,操作高效。
R&S?Cable Rider ZPH 充電一次即可工作一整日,無需重新充電或更換電池。
如果需要使用其他選件,用戶可以自行選購和激活選件,不需要將分析儀送到維修實驗室進行升級或重新校準。

R&S ZPH 手持式電纜和天線分析儀



電纜與天線測試儀

具有基站安裝所需的重要功能
R&S?Cable Rider ZPH 所有型號都具有相同的電纜與天線測試功能:支持故障點距離、VSWR 和單端口電纜損耗測量,以及相應的相位和史密斯圓圖顯示功能。



頻譜分析儀

附加頻譜分析功能
現場工程師經常需要使用多臺儀器來完成任務:電纜與天線分析儀、頻譜分析儀、信號發生器以及偏置源。現在,所有這些儀器都可以集成到強大的 R&S?Cable Rider ZPH 組合分析儀(.12 型號)之中,并提供附加功能 頻譜分析儀型號還包含其他測量功能,例如干擾分析和信號強度測繪。

R&S ZPH 手持式電纜和天線分析儀



一步校準

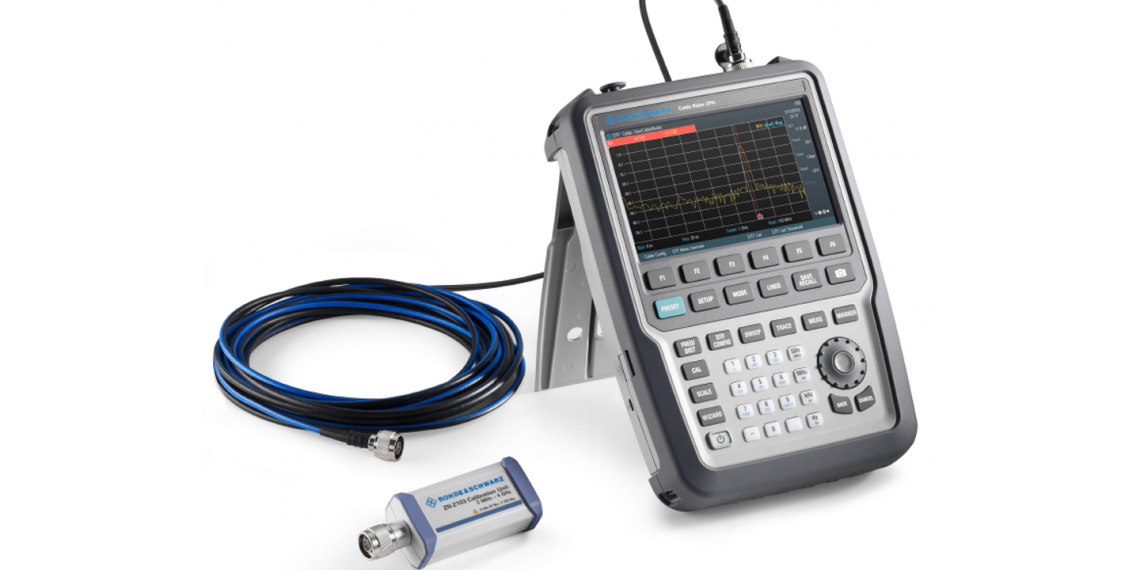

僅當分析儀和被測設備 (DUT) 之間連接了附加電纜或適配器的時候,才建議進行校準。這可以消除對測量帶來的任何影響。 為方便執行一步校準,R&S?ZN-Z103 校準單元自動內部切換開路器、短路器和負載。這可以節省時間,無需在現場更換不同的校準標準件。

R&S ZPH 手持式電纜和天線分析儀



便攜

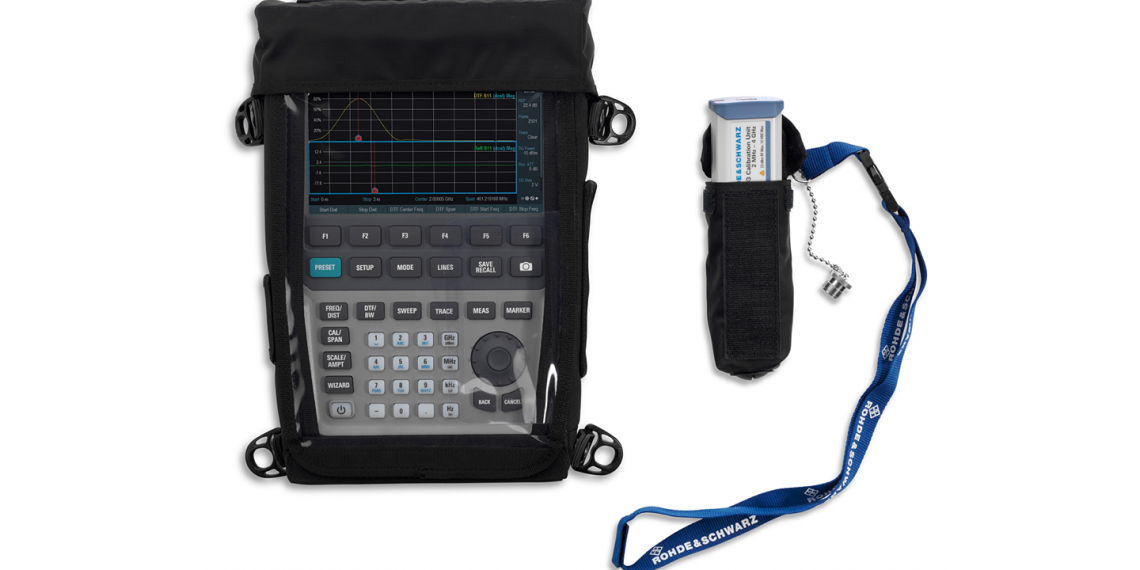

僅重 2.5 kg,R&S?Cable Rider ZPH 采用人體工程學設計,小巧輕便。該款儀器隨附便于使用的邊帶,可在短測量周期內為用戶雙手提供支撐。分析儀還配備皮套 (R&S?HA-Z322) 以進行免提操作;該皮套含精心設計的安全帶,可將儀器重量均勻分布到人體。

R&S ZPH 手持式電纜和天線分析儀



耐用

充電一次工作一整天,R&S?Cable Rider ZPH 充電一次可工作一整天。只需充電約 4 小時,鋰離子電池盒即可輕松工作 9 小時。電池續航能力強的優點非常明顯:攀爬桅桿或塔臺時無需帶上額外電池增加重量,也不用擔心測量時電池斷電。



易用

觸摸屏手勢、防反光屏幕和背光鍵盤,用戶界面操作與智能手機一樣簡單,可增強用戶體驗。觸摸屏操作不僅限于菜單欄;用戶還可以移動頻譜、放大/縮小范圍以及添加/刪除標記等。



規格:R&S ZPH 手持式電纜和天線分析儀



Specification in brief
頻率范圍R&S?Cable Rider ZPH (1-port model .02)2 MHz to 3 GHz

   with R&S?ZPH-B4 option2 MHz to 4 GHz

R&S?Cable Rider ZPH (2-port combi model .12)

   with R&S?ZPH-K1 option5 kHz to 3 GHz

   with R&S?ZPH-B4 and R&S?ZPH-K1 options5 kHz to 4 GHz
頻率分辨率
1 Hz
頻譜測試 with combi model .12 only, with R&S?ZPH-K1 option
Spectral purity, SSB phase noisef = 500 MHz, carrier offset 30 kHz< –88 dBc (1 Hz), typ. –95 dBc (1 Hz)

f = 500 MHz, carrier offset 100 kHz< –98 dBc (1 Hz), typ. –105 dBc (1 Hz)

f = 500 MHz, carrier offset 1 MHz< –118 dBc (1 Hz), typ. –125 dBc (1 Hz)
Displayed average noise level (DANL)0 dB RF attenuation, termination 50 Ω, RBW = 1 kHz, VBW = 10 Hz, sample detector, log scaling, normalized to 1 Hz

   frequency preamplifier = off

1 MHz to 10 MHz< –130 dBm, typ. –135 dBm

10 MHz to 1 GHz< –142 dBm, typ. –146 dBm

1 GHz to 4 GHz< –140 dBm, typ. –144 dBm

   frequency preamplifier = on

1 MHz to 10 MHz< –150 dBm, typ. –160 dBm

10 MHz to 3 GHz< –158 dBm, typ. –163 dBm

3 GHz to 4 GHz< –156 dBm, typ. –161 dBm



Maximum permissible spurious signalmeasurement = reflection (S11)/one-port cable loss/distance-to-fault analysis+17 dBm (nom.)
Data pointsselectable101 to 2501
Reflection measurement S11
Corrected directivity with
R&S?ZN-Z103
2 MHz ≤ f ≤ 4 GHz (with R&S?ZPH-B4 option installed)> 42 dB (nom.)
Measurement speed
0.3 ms/point
Result formats
magnitude, VSWR, magnitude and distance-to-fault, VSWR and distance-to-fault
1-port cable loss measurement
Result format
magnitude
Rangeselectable1/2/5/10/20/50/100/120/150 dB
Distance-to-fault analysis

Result formats
return loss (dB), VSWR
Fault resolution
(1.5 m × 108 m × velocity factor/span)
Maximum cable lengthdepending on cable loss1500 m (nom.)
Maximum rated input levels
DC voltage
50 V
CW RF powermodel .02: port 1 (power meter input)30 dBm

model .12: port 1 (RF input)20 dBm

port 2 (reflectometer input)23 dBm
General data
Display resolutionWVGA800 × 480 pixel
Battery (R&S?HA-Z306 option)capacity72 Wh

voltage11.25 V (nom.)

operating time with new, fully charged batteryUp to 9 hrs
DimensionW × H × D202 mm × 294 mm × 76 mm
(8.0 in × 11.6 in × 3 in)
Weight
2.5 kg (5.5 lb)
