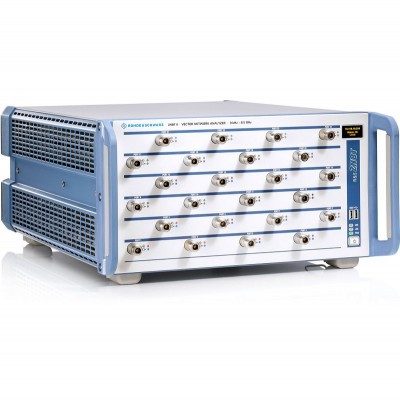

R&S ZNBT 矢量網絡分析儀

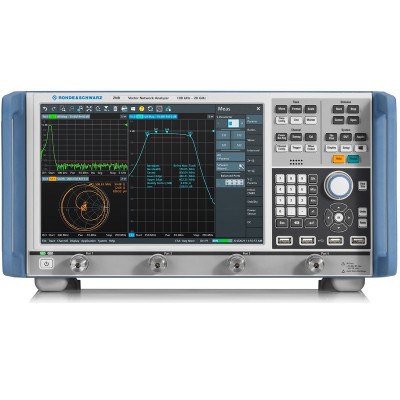

R&S ZND 矢量網絡分析儀
R&S FPC1500 三合一頻譜分析儀
R&S CMW500 寬帶無線通信測試儀
R&S ZNB 矢量網絡分析儀
R&S?ESR 是一種 EMI 測試接收機，頻率范圍介于 10 Hz 至 26.5 GHz 且符合 CISPR 16-1-1 標準。 該接收機可以通過傳統步進式頻率掃描或者在極高的速度下通過基于 FFT 的時域掃描測量電磁干擾。 與此同時，R&S?ESR 亦可作為一款功能全面的強大的信號及頻譜分析儀，適用于實驗室應用。 借助實時頻譜分析功能以及廣泛的診斷工具，該測試接收機能夠用來詳細分析干擾信號及其歷史記錄。 R&S?ESR 采用結構清晰的菜單以及直觀化的觸摸屏，在任何模式下操作都十分方便。
R&S?ESR EMI 測試接收機 主要特點
EMI 測試接收機與信號/頻譜分析儀集于一體
符合 CISPR 16-1-1 第 3.1 版
使用集成的 20 dB 前置放大器預選
分辨率帶寬符合 CISPR 標準且可選擇使用 10 Hz 至 1 MHz
的十進位步長（MIL STD-461、DO-160）超快速時域掃描（選項）或傳統步進式頻率掃描
進行頻跨高達 40 MHz 的實時頻譜分析，以便詳細調查干擾（選項）
高分辨率的時域顯示 (50 μs)
自動測試程序
中頻分析（選項）
R&S?ESR EMI 測試接收機 特性和優勢
符合標準的干擾測量
認證測量
在頻譜分析儀模式下執行符合標準的 EMI 測量
通過基于 FFT 的時域掃描實現超快速測量（選項）
因為基于硬件的 FFT 計算，所以測量速度極快
通過同步準峰值以及平均值加權實時測量傳導干擾電平
進行實時頻譜分析，以便詳細調查干擾（選項）
利用瀑布圖無縫顯示時域內頻譜
利用余輝模式（頻譜柱狀圖），以便清晰鑒別脈沖和連續干擾
頻率模板觸發，以便準確可靠地檢測不定時發生的頻譜事件
強大的頻域內和時域內測量及分析功能
自動測試序列，涵蓋預覽測量、數據簡化以及最終測量
可顯示干擾信號周圍頻譜的中頻分析功能（選項）
時域顯示 ? 集成示波器功能
同步顯示最多六個跡線以及四個條形圖
預設天線因子（轉換因子）以及用戶創建的轉換因子集
符合商用標準的 EMI 限值線庫，具有快捷編輯器
使用 R&S?EMC32 測量軟件以及 R&S?ES-SCAN EMI 軟件的遠程控制測量及自動化 EMI 測試程序
適合一般實驗室應用的廣泛的分析功能
用于標量網絡分析的跟蹤發生器（選件）
操作方便，顯示信息易懂
基于觸摸屏的用戶界面，帶有撤消/重做功能
直觀化掃描表
集成聯機幫助
將結果及儀器設置保存到內部或外部媒介
可拆卸硬盤驅動程序 (HDD)，用于保護測試數據的機密性
通過 GPIB 或 LAN 遠程控制
針對 LabView、LabWindows/CVI、VXI Plug & Play 的驅動程序
固件更新 ? 緊跟新發展步伐
緊湊堅固 ? 同樣適合移動應用
直流電源，適合現場應用，可選擇使用外部電池盒以及加固外殼
耐高振以及沖擊負荷的固態驅動器 (SSD)
緊湊設計
R&S?ESR EMI 測試接收機 規格
>
| 頻率 | ||
| 頻率范圍 | R&S?ESR3 | 9 kHz 至 3.6 GHz |
| R&S?ESR3 （帶 R&S?ESR-B29 選件） | 10 Hz 至 3.6 GHz | |
| R&S?ESR7 | 9 kHz 至 7 GHz | |
| R&S?ESR7 （帶 R&S?ESR-B29 選件） | 10 Hz 至 7 GHz | |
| R&S?ESR26 | 9 kHz 至 26.5 GHz | |
| R&S?ESR26 （帶 R&S?ESR-B29 選件） | 10 Hz 至 26.5 GHz | |
| 電平 | ||
| 最大射頻電平（連續波） | 射頻衰減 ≥ 10 dB； 關閉射頻前置放大器 射頻衰減 ≥ 10 dB； 開啟射頻前置放大器 | 30 dBm (= 1 W) 23 dBm (= 0.2 W) |
| 最大脈沖電壓 | 射頻衰減 ≥ 10 dB 輸入 1 輸入 2 | 150 V 450 V |
| 最大脈沖能量 | 射頻衰減 ≥ 10 dB； 10 μs 輸入 1 輸入 2 | 1 mWs 20 mWs |
| 1 dB 壓縮 | 射頻衰減 0 dB； 關閉射頻前置放大器以及預選 | +3 dBm，標稱值 |
| 中頻及分辨率帶寬 | ||
| 分析儀模式（頻跨 ≥ 10 Hz）以及 接收機模式 | 10 Hz 至 10 MHz (?3 dB)，在 1/2/3/5/10 步長中 | |
| 分析儀以及接收機模式 | 200 Hz、9 kHz、120 kHz (?6 dB)、 1 MHz（脈沖帶寬） | |
| 帶 R&S?ESR-B29 選件（在分析儀以及接收機模式下） | 增加 10 Hz 至 100 kHz (?6 dB)，在十進位步長中 | |
| 預選 | 在分析儀模式下可關閉 | 16 個固定濾波器 |
| 前置放大器 | 可開啟/關閉 | 1 kHz 至 26.5 GHz |
| 測量時間 | 分析儀模式（掃描時間） | 頻跨 = 0 Hz： 1 μs 至 16 000 s 頻跨 ≥ 10 Hz（掃描）： 1 ms 至 16 000 s 頻跨 ≥ 10 Hz (FFT)： 7 μs 至 16 000 s |
| 接收機模式（步進式頻率掃描） 接收機模式（時域掃描） | 50 μs 至 100 s（根據頻率） 50 μs 至 100 s（根據頻率子范圍） | |
| 頻率步長 | 接收機模式（步進式頻率掃描） 接收機模式（時域掃描） | 最低 1 Hz 0.25 × 中頻帶寬 |
| 檢波器 | 接收機模式 | 最高峰值、最低峰值、準峰值、均方根值、平均值、 具有計量時間常數的平均值 （CISPR 平均值）、RMS 平均值 (CISPR-RMS) |
| 顯示平均噪聲電平 (DANL) | 接收機模式，標稱值，平均值檢波器 (AV)，射頻衰減 0 dB，端接 50 Ω | |
| 關閉前置放大器 | ||
| 30 MHz < f < 1 GHz,，帶寬 120 kHz | < 8 dBμV | |
| 1 GHz < f < 3.6 GHz，帶寬 1 MHz | < 20 dBμV | |
| 3.6 GHz < f < 26.5 GHz，帶寬 1 MHz | < 26 dBμV | |
| 開啟前置放大器 | ||
| 30 MHz < f < 1 GHz,，帶寬 120 kHz | < ?3 dBμV | |
| 1 GHz < f < 3.6 GHz，帶寬 1 MHz | < 9 dBμV | |
| 3.6 GHz < f < 26.5 GHz，帶寬 1 MHz | < 13 dBμV | |
| 掃描（跡線）點的數量 | ||
| 分析儀模式（標準） | 101 至 32 001 | |
| 分析儀模式 (EMI) | 101 至 200 001 | |
| 接收機模式 | 最大 4 000 000 | |
| 實時分析儀（選件） | 801 | |
| 總體測量不確定性 | 連續波信號，電平 0 dB 至 ?70 dB（低于參考電平），S/N > 20 dB，自動 掃描 時間，射頻衰減 10 dB、20 dB、30 dB、40 dB，開啟前置放大器，頻跨/RBW 95 % 置信 度， +20°C 至 +30°C | |
| 9 kHz ≤ f < 3.6 GHz | 0.47 dB | |
| 3.6 GHz ≤ f ≤ 7 GHz | 0.59 dB | |
| 7 GHz ≤ f ≤ 13.6 GHz | 1.01 dB | |
| 13.6 GHz ≤ f ≤ 26.5 GHz | ||
