產品綜述

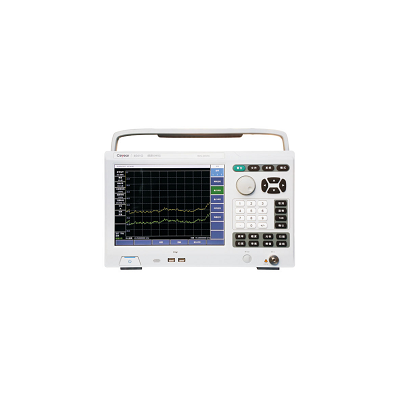

2443A峰值功率分析儀由峰值功率分析儀主機和系列化峰值功率探頭組成，可用于測量和分析微波毫米波脈沖調制信號的多種幅度和時間參數，是表征脈沖調制信號特性的綜合性測量與分析儀器。設計采用了寬帶二極管檢波技術、數字信號處理技術及多維校準補償算法等，使得儀器具有測量帶寬大、頻段覆蓋范圍廣、測量動態范圍大的特點，同時可以選配USB連續波功率探頭，頻率范圍為9kHz～67GHz，脈沖功率測量范圍為-40dBm～+20dBm。可廣泛用于通信、雷達、電子偵查與電子對抗、航空航天、元器件、大功率電子發射/干擾機等測試領域。
功能特點
主要特點
具有峰值功率測量、連續波測量、統計測量三種峰值測量模式，可滿足不同峰值功率測試需求；
在峰值測量模式下，具有峰值功率、脈沖功率、平均功率、過沖、上升時間、下降時間、頂部幅度、底部幅度、脈沖寬度、脈沖周期、占空比、關閉時間、脈沖重復頻率、頂降等；
功率探頭采用內部校準技術，無需斷開與被測件的連接即可校準，無需關閉信號輸入即可校零；
具有PDF、CDF、CCDF統計分析和波形運算功能；
具有USB平均功率測量模式，可配接87230系列USB連續波功率探頭實現平均功率的測量；
具有觸發通道測量功能，實現觸發通道測量功能；
可同時顯示兩個測量通道、兩個觸發通道，以及兩個存儲通道和一個數學通道；
10.1吋寬屏顯示，具有圖形、文本顯示模式；
USB智能升級，可方便快捷實現測量波形和數據的外部存儲和打印；
多種測量模式滿足用戶不同測試需要
在峰值功率測量模式下，通過設置不同的時基，以期能夠自動測量并分析微波毫米波脈沖調制信號的峰值功率、脈沖功率、平均功率、過沖、上升時間、下降時間、頂部幅度、底部幅度、脈沖寬度、脈沖周期、占空比、關閉時間、脈沖重復頻率、頂降等多種包絡參數。
頻率范圍 | 9kHz～67GHz （取決于配接的功率探頭） |
脈沖功率范圍 | -40dBm～+20dBm |
連續波功率范圍 | -60dBm～+20dBm |
相對偏置范圍 | ±100.00dB |
上升時間 | ≤8ns |
最高可測脈沖重復頻率 | 50MHz |
最小可測脈沖寬度 | 20ns |
時基范圍 | 2ns/格～3600s/格 |
觸發延時 | 2ns/格～2us/格: -4ms～100ms |
5us/格～20us/格: -4000格～100ms | |
50us/格～5ms/格: -4000格～4000格 | |
10ms/格～3600s/格: -40s～100s | |
內部觸發電平范圍 | -20dBm ～ +20dBm |
觸發電平分辨率 | 0.01dB |
顯示 | 10.1吋寬屏 |
存儲 | 內部或者U盤 |
接口 | GPIB，LAN |
工作/存儲溫度 | 0℃～50℃/-40℃～+70℃ |
電源 | 90～240VAC，50/60Hz |
結構形式 | 臺式 |
外形尺寸（寬╳高╳深） | 含底角、把手、墊腳：516mm╳190.3mm╳284mm 不含底角、把手和墊腳：426mm╳177mm╳200mm |
主機最大重量 | 10kg |
最大功耗 | 90W |
峰值功率探頭主要技術指標
81702D 峰值/連續波功率探頭 | 頻率范圍 | 50MHz～18GHz | ||||
脈沖功率測量范圍 | -20dBm～+20dBm | |||||
上升時間 | ≤10ns（載波頻率大于500MHz） | |||||
最大端口駐波比 | 50MHz～2GHz 2GHz～18GHz | 1.15 1.26 | ||||
校準因子不確定度 | 50MHz～18GHz | ±5.0% | ||||
輸入連接器形式 | N（m） | |||||
81702E 峰值/連續波功率探頭 | 頻率范圍 | 500MHz～26.5GHz | ||||
脈沖功率測量范圍 | -20dBm～+20dBm | |||||
上升時間 | ≤10ns | |||||
最大端口駐波比 | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz | 1.15 1.26 1.35 | ||||
校準因子不確定度 | 500MHz～18GHz 18GHz～26.5GHz | ±5.0% ±6.0% | ||||
輸入連接器形式 | 3.5mm（m） | |||||
81702F 峰值/連續波功率探頭 | 頻率范圍 | 500MHz～40GHz | ||||
脈沖功率測量范圍 | -20dBm～+20dBm | |||||
上升時間 | ≤10ns | |||||
最大端口駐波比 | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz | 1.15 1.26 1.35 1.50 | ||||
校準因子不確定度 | 500MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz | ±5.0% ±6.0% ±7.5% | ||||
輸入連接器形式 | 2.4mm（m） | |||||
81702L 峰值/連續波功率探頭 | 頻率范圍 | 500MHz～67GHz | ||||
脈沖功率測量范圍 | -20dBm～+20dBm | |||||
上升時間 | ≤10ns | |||||
最大端口駐波比 | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz | 1.15 1.26 1.35 1.50 1.78 | ||||
校準因子不確定度 | 500MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz | ±5.0% ±6.0% ±7.5% ±8.5% | ||||
輸入連接器形式 | 1.85mm（m） | |||||
81703D 峰值/連續波功率探頭 | 頻率范圍 | 50MHz～18GHz | ||||
脈沖功率測量范圍 | -40dBm～+20dBm | |||||
上升時間 | ≤100ns | |||||
最大端口駐波比 | 50MHz～2GHz 2GHz～18GHz | 1.15 1.26 | ||||
校準因子不確定度 | 50MHz～18GHz | ±5.0% | ||||
輸入連接器形式 | N（m） | |||||
81703E 峰值/連續波功率探頭 | 頻率范圍 | 500MHz～26.5GHz | ||||
脈沖功率測量范圍 | -40dBm～+20dBm | |||||
上升時間 | ≤100ns | |||||
最大端口駐波比 | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz | 1.15 1.26 1.35 | ||||
校準因子不確定度 | 500MHz～18GHz 18GHz～26.5GHz | ±5.0% ±6.0% | ||||
輸入連接器形式 | 3.5mm（m） | |||||
81703F 峰值/連續波功率探頭 | 頻率范圍 | 500MHz～40GHz | ||||
脈沖功率測量范圍 | -40dBm～+20dBm | |||||
上升時間 | ≤100ns | |||||
最大端口駐波比 | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz | 1.15 1.26 1.35 1.50 | ||||
校準因子不確定度 | 500MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz | ±5.0% ±6.0% ±7.5% | ||||
輸入連接器形式 | 2.4mm（m） | |||||
81703L 峰值/連續波功率探頭 | 頻率范圍 | 500MHz～67GHz | ||||
脈沖功率測量范圍 | -40dBm～+20dBm | |||||
上升時間 | ≤100ns | |||||
最大端口駐波比 | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz | 1.15 1.26 1.35 1.50 1.78 | ||||
校準因子不確定度 | 500MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz | ±5.0% ±6.0% ±7.5% ±8.5% | ||||
輸入連接器形式 | 1.85mm（m） | |||||
