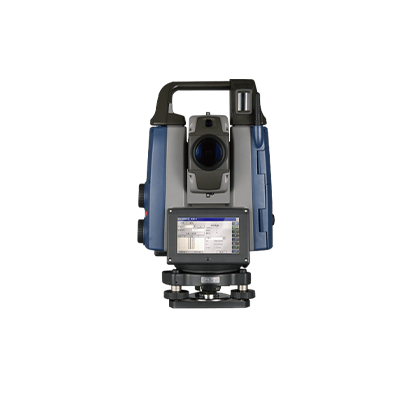

南方繪測 iX1001/ iX1002索佳超聲
南方繪測 SZT-R1000 移動測量系統
南方繪測 獵鷹8無人機
南方繪測 海洋之星便攜式水上測量定
南方繪測 NTS340系列陀螺全站儀
南方繪測 智航 SF700工業級智能無人
南方繪測 SDE-230 測深儀
南方繪測 PHANTOM 4 RTK 大疆精靈
SeaBat T20-P 作為7101的升級產品，是海道測量界的堅強衛士，帶來的是穩定性、便攜性和出色性能的完美組合。自從1995年推出以來，已交付了300多套 8101/7101 系統，獲得了令人艷羨的聲譽。高度便攜的防水聲吶處理器轉為小船使用設計，可用于如大壩、河流、湖泊和港口等姿態影響有限的遮蔽區域測量，獲得高質量的測量數據。
200-400kHz寬帶；堅固的鈦合金外殼；水中重量小于8kg
減少了電纜連接，快速布設；單點，精確的傳感器時間標記；防水等級IP54
PDS2000多波束處理軟件可實現實時3D可視化圖像采集；全3D寬幅區域編輯；繪圖模塊；遠程控制SeaBat 71XX系列多波束
技術參數
| 型號 | Reson Seabat T20-P多波束測深系統 | ||||
| 輸入電壓 | 24V DC or 100-230V AC 50/60Hz | ||||
| 功率 (典型 / 最大) | 200W / 300W | ||||
| 防水防塵等級 | IP54 | ||||
| 換能器線纜長度 | 10m (標準)，25m，50m (可選) | ||||
| 溫度 (操作 / 存儲) 便攜聲納系統 | -2°C to +40°C / -30°C to +55°C | ||||
| 換能器端 | -2°C to +30°C / -30°C to +55°C | ||||
| 尺寸 | 高[mm] | 寬[mm] | 深[mm] | 重量[kg/空氣中] | 重量[kg/水中] |
| T20 Rx (EM7219)接收換能器 | 102 | 254 | 123 | 5 | 4.2 |
| T20 Tx (TC2181)發射換能器 | 86.6 | 93.1 | 280 | 5.4 | 3.4 |
| 便攜聲納處理器 | 131 | 424 | 379 | 14 | N/A |
| T20 聲學性能 | 400kHz (最大頻率) | 200kHz (最小頻率) | |||
| 穿軌跡接收波束寬度(標稱值 ) | 1.1° (集中) | 2.2° (集中) | |||
| 沿軌跡波束寬度 (標稱值10) | 1.1° | 2.2° | |||
| 波束個數 | 最大512 | 最小10 | |||
| 波束覆蓋 (升級到) | 140° (165°) | 140° | |||
| 測深范圍 (典型值) | 0.5-150 米 | 400米 | |||
| 最大距離量程 | 500 米 | ||||
| Ping率 (取決于量程) | 最大50 pings/s | ||||
| 脈寬 (CW) | 30 – 300μs | ||||
| 脈寬 (FM) | 300μs – 10ms | ||||
| 水深分辨率 | 6mm | ||||
| 聲納換能器耐壓水深 | 50m | ||||
