產品綜述

1764程控直流電源是在自動測試環境中提供偏置和對部件或最終產品提供激勵的理想設備。其廣泛應用于軍用和民用測控系統、航空航天系統、船舶系統、工業檢測與控制、集成電路測試、PC主板測試及其他領域的復雜測試系統。在產品研制、生產及測試過程中，該產品能提供穩定的輸出及快速動態響單通道應速度，簡化供電配置，縮短開發周期。該產品可替代進口儀器，滿足各種加電測試需求。

1764程控直流電源共含有6種電源模塊，具有高達150V，50A和300W的輸出能力。經濟型電源模塊可提供可編程的電壓和電流，以及各種測量和保護特性，適用于為被測件供電，或為自動測試系統和測試夾具控制提供電源，也可在研發中承擔諸如直流偏置這類任務。低噪聲高精度高性能自動量程電源模塊，其電壓/電流變化速度要比其它可編程電源快10到50倍。在觀察被測件(DUT)的電壓/電流瞬態變化事件時，內置高速測試擴展軟件功能提供類似高分辨率示波器的采樣和顯示，可簡化系統配置和提高測量精度。自動量程輸出能力讓這樣的一臺電源能頂幾臺傳統電源用。

功能特點

l  高功率密度主機（1200W），多種電源模塊方便選配，單模塊輸出300W。

l  適合于研發、設計驗證和制造中的 ATE 系統。

l  尺寸小：1U 機箱空間中多達 4 路輸出。

l  改進吞吐率的快命令處理時間。

l  恒壓恒流輸出功能。

l  串聯并聯輸出功能。

l  遠端補償功能。

l  存儲調用功能。

l  電壓、電流測量功能。

l  過壓過流等保護功能

l  外部觸發同步控制功能。

l  電壓、電流序列輸出功能。

l  GPIB、LAN、USB接口功能。

本地/遠地檢測

        選用本地檢測，電源的反饋取自輸出連接器上的輸出端子，這種方法忽略了負載線壓降的損失，限制了電源的調整能力，負載引線越長、電阻越大，終端負載調整能力就越差，適用于對負載調整率要求不高的場合。選用遠地檢測，電源的反饋直接取自負載，電源電壓的輸出自動補償負載引線的影響，使負載上的電壓保持不變。

        本地檢測和遠地檢測連接見示意圖。

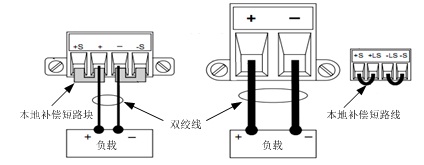

本地檢測示意圖

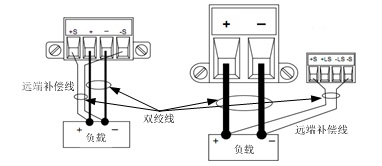

遠地檢測示意圖

說明：

1）選用遠地檢測時，如果負載電壓為額定值，模塊實際輸出電壓可能會超出其最大輸出范圍，從而導致保護電路動作或者出現輸出失調狀態。

2）選用遠地檢測時，通過檢測線在模塊輸出上拾取的噪聲將影響負載調整率。為盡量減小噪聲影響，應使用屏蔽雙絞線將電源的檢測線接到負載的電壓檢測端，屏蔽層的一端接至電源輸出連接器的接地端子上，另一端懸空。(不要使用屏蔽層作為檢測線！)

并聯輸出

        采用兩臺或多臺模塊并聯可拓展電流輸出范圍。下圖顯示了兩個模塊并聯的連接方法。并聯輸出時應盡量使每個模塊輸出功率相同！

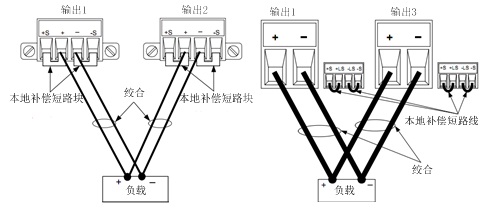

模塊并聯示意圖

串聯輸出

        采用兩臺或多臺模塊串聯可拓展電壓輸出范圍。但應注意負載電流不應超過每臺模塊電流輸出范圍。下圖顯示了兩個模塊串聯的連接方法。

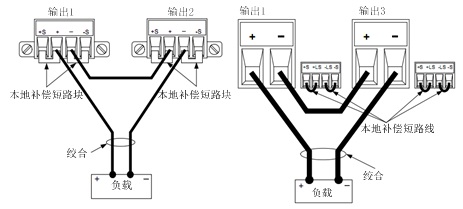

模塊串聯示意圖

典型應用

航空航天DC/DC模塊研發、測試

        衛星電源系統中的DC-DC模塊是負責將輸出的直流母線電壓轉換成其他等級的直流電壓，以滿足不同設備的用電需求。目前，DC/DC變換器在衛星等航天工程項目電源系統設計中的使用已經非常普遍，其可以不受輸入電壓和負載波動的影響而提供穩定的輸出電壓。同時，DC/DC變換器在變換過程中使用了變壓器進行電隔離，可以保護整個系統免受隔離故障的影響。

        DC/DC變換器以其體積小巧、性能卓越、使用方便等顯著特點，在通信、網絡和航空航天等軍民用領域得到日益廣泛的應用。在航空航天等軍用高科技領域的科研和生產過程中，DC/DC變換器為各部分電子線路的正常運行提供供電電源，其質量穩定性影響到整個系統的可靠性，必須采用高精密的測試設備，對DC/DC變換器進行測試，才能保證系統對電源的高可靠性要求。

        為了保障飛船在軌飛行電力正常，在衛星通信的地面研究、測試和試驗中提供程控模擬電源，對衛星以及相應通信設備進行不同供電狀態進行模擬，從而測試出設備在供電或異常乃至各種供電狀態下的通信工作情況，確保衛星通信在各種工作狀態下的正常運行。衛星的通信是極其復雜且難以預料的，尤其是在供電發生變化或異常的情況下更需保障可靠性，衛星的可靠運行也在很大程度上取決于其供電的可靠性，只有模擬供電試驗的更加完備才能保證其可靠性。

用于微波電子、導彈導航等產品的研發及測試

        微波器件包括微波振蕩器、功率放大器、混頻器、檢波器等，通過電路設計，利用這些器件可組裝成發射機、天線系統等，用于雷達、電子戰系統和通訊系統等電子裝備。

        在微波電子設備及器件的研發設計、真空電子專用設備等軍用設備的研發設計中，為了保障軍用設備供電正常，對其供電電源的測試和試驗是十分重要的，以確保其在各種工作狀態下的供電正常運行。因而需要程控直流電源類高端精密儀器進行科學有效的試驗和測試。

        對導彈導航通信設備、空間防御通信裝備進行不同供電狀態模擬，從而測試出設備在供電或異常乃至各種供電狀態下的通信工作情況，確保其通信在各種工作狀態下正常運行。導彈導航通信、空間防御通信等是極其復雜且難以預料的，尤其是在供電發生變化或異常的情況下更需保障可靠性。使用1764程控直流電源，就能輕松應對這一挑戰。
