產品綜述

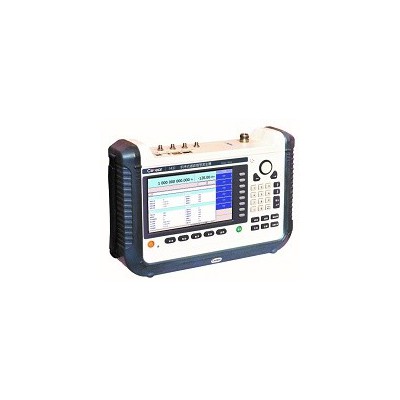

手持式監測接收機外形尺寸182.5mm×289mm×69mm，整機重量小于3.5kg，帶電池工作時間3-4h，顯示屏為10.1寸TFT，集成觸摸屏。具有無線電信號搜索、截獲、測量、分析、解調、測向、定位等多種功能，可用于執行符合ITU規范的發射監測、覆蓋性測量、非法發射源/干擾源快速檢測與定位、重大活動無線電保障等任務。整機采用全觸摸屏式設計，軟件支持多點觸控的交互方式，將智能手機的觸摸操作體驗完整移植到監測接收機設備中，用戶可以方便的通過觸摸手勢完成顯示軌跡放大、縮小、窗口移動、參數設置等操作，最大程度提供用戶友好的UI界面，使用戶操作監測接收機就像使用手機、pad電腦一樣。
功能特點
出色的接收性能
多通道并行工作
符合ITU建議的多模式掃描功能
支持多種調制樣式的信號解調
具備計算機視頻泄漏信息檢測及還原功能
通過定向天線進行手動輻射源測向
通過多陣元測向天線自動輻射源測向
具備輻射源定位功能
具備無線電信號記錄功能
具備音頻和頻譜數據回放功能
具備遠程控制功能
具備高精度時間同步功能
全新的操作理念
支持多種使用方式
出色的接收性能
寬的監測頻率范圍（9kHz～8GHz）和測向頻率范圍（20MHz～6GHz），滿足當前和未來的無線電服務信號接收
提供最大20MHz分析帶寬，即便是短脈沖或猝發信號產生的寬頻譜都可以被檢測和分析
符合無線電用頻特點的全頻段預選設計，即避免設備過載，又高靈敏度接收信號，輔以更高的信號分辨率，擁有更加優越的接收性能
多通道并行工作
三個并行處理通道分別提供頻譜測量、電平場強測量和解調功能，方便用戶獲取信號的多域關聯分析結果
頻譜測量通道的實時頻譜帶寬可設置范圍為1kHz到20MHz，具備35檔從0.625Hz到2MHz的分辨帶寬，頻譜通過屏幕或LAN接口輸出前可選擇執行平均、采樣、最大保持或最小保持
電平場強測量通道具備34個中頻濾波器，中頻帶寬從100Hz到20MHz，可獨立于頻譜帶寬來選擇，便于用戶以最優信號比處理不同的信號；電平/場強通過屏幕或LAN接口輸出前可選擇執行采樣、峰值、功率或平均檢波處理
解調通道接收電平場強測量通道中頻濾波器輸出的復數基帶信號可直接用于FM/PM的解調，經AGC/MGC調整的復數基帶信號既可以直接通過LAN接口輸出，也可用于AM/LSB/USB/ISB/CW/PULSE解調并且解調結果數據可通過LAN接口輸出；數字音頻解調數據既可由LAN接口輸出，也可以轉成模擬信號供揚聲器播放
頻率范圍 | 9kHz～8GHz |
最大線性工作輸入電平 | -13dBm，9kHz～30MHz +3dBm, 20MHz～3.6GHz（低失真模式） -24dBm, 20MHz～3.6GHz（低噪聲模式） -24dBm，3.6GHz～8GHz |
RF輸入端口電壓駐波比 | ＜2.5，9kHz～5.8GHz ＜4.0，5.8GHz～8GHz |
顯示平均噪聲電平（頻譜通道） | ≤-125dBm，9kHz～100kHz ≤-151dBm，100kHz～1MHz ≤-155dBm，1MHz～20MHz ≤-154dBm，20MHz～80MHz（低噪聲模式） ≤-160dBm，80MHz～1.5GHz（低噪聲模式） ≤-155dBm，1.5GHz～3.6GHz（低噪聲模式） ≤-128dBm，20MHz～3.6GHz（低失真模式） ≤-158dBm，3.6GHz～5.8GHz ≤-154dBm，5.8GHz～7.5GHz ≤-151dBm，7.5GHz～8GHz |
噪聲系數（電平通道） | ≤21dB，測試頻率100kHz ≤17dB，測試頻率1MHz ≤17dB，測試頻率11MHz ≤17dB，測試頻率19MHz ≤10.5dB，測試頻率50MHz ≤9.5dB，測試頻率140MHz ≤10.5dB，測試頻率430MHz ≤11dB，測試頻率1.1GHz ≤11dB，測試頻率1.5GHz ≤14.5dB，測試頻率3.4GHz ≤17dB，測試頻率3.6GHz ≤13dB，測試頻率5.5GHz ≤19dB，測試頻率7.499GHz ≤21dB，測試頻率8GHz |
相位噪聲 | 載波11MHz， ＜-115dBc/Hz，10kHz頻偏 ＜-117dBc/Hz，100kHz頻偏 載波21MHz， ＜-115dBc/Hz，10kHz頻偏 ＜-117dBc/Hz，100kHz頻偏 載波500MHz， ＜-95dBc/Hz，10kHz頻偏 ＜-95dBc/Hz，100kHz頻偏 載波3.4GHz， ＜-92dBc/Hz，10kHz頻偏 ＜-92dBc/Hz，100kHz頻偏 載波7.499GHz， ＜-92dBc/Hz，10kHz頻偏 ＜-92dBc/Hz，100kHz頻偏 載波8GHz， ＜-92dBc/Hz，10kHz頻偏 ＜-92dBc/Hz，100kHz頻偏 |
AM解調靈敏度 | ≤-105.5dBm，9kHz～30MHz ≤-110dBm，20MHz～1.5GHz ≤-106dBm，1.5GHz～3.6GHz ≤-102dBm，3.6GHz～8GHz |
FM解調靈敏度 | ≤-103dBm，9kHz～30MHz ≤-111dBm，20MHz～1.5GHz ≤-107dBm，1.5GHz～3.6GHz ≤-102dBm，3.6GHz～8GHz |
三階截獲點 | ＞+18dBm，9kHz～30MHz ＞-10dBm，20MHz～650MHz（低噪聲模式） ＞-11.5dBm，650MHz～2.5GHz（低噪聲模式） ＞-8dBm，2.5GHz～3.6GHz（低噪聲模式） ＞+15dBm，20MHz～1.5GHz（低失真模式） ＞+15dBm，1.5GHz～3.6GHz（低失真模式） ＞-8dBm，3.6GHz～4.7GHz ＞-6dBm，4.7GHz～8GHz |
二階截獲點 | ＞+30dBm，9kHz～30MHz ＞+30dBm，20MHz～1.5GHz（低噪聲模式） ＞+60dBm，1.5GHz～3.6GHz（低噪聲模式） ＞+55dBm，3.6GHz～5.8GHz ＞+50dBm，5.8GHz～8GHz |
鏡頻抑制（1中頻） | ＞90dB，20MHz～3.6GHz（低噪聲模式） ＞80dB，20MHz～3.6GHz（低失真模式） ＞70dB，3.6GHz～8GHz |
鏡頻抑制（2中頻） | ＞60dB，20MHz～3.6GHz（低噪聲模式） ＞60dB，20MHz～3.6GHz（低失真模式） ＞70dB，3.6GHz～8GHz。 |
中頻抑制 | ＞80dB，20MHz～3.6GHz（低噪聲模式） ＞65dB，20MHz～3.6GHz（低失真模式） ＞90dB，3.6GHz～8GHz。 |
本振再輻射 | ＜-89dBm |
剩余響應 | ＜-100dBm，9kHz～3.6GHz ＜-90dBm，3.6GHz～7GHz ＜-80dBm，7GHz～8GHz |
全景掃描速率 | ＞2GHz/s |
幅度準確度 | 優于±1.5dB（＋15℃～＋35℃） 優于±3dB（0℃～＋50℃） |
分析帶寬 | 20MHz |
中頻頻譜顯示范圍 | 1kHz，2kHz，5kHz，10kHz，20kHz，50kHz，100kHz，200kHz，500kHz，1MHz，2MHz，5MHz，10MHz，20MHz |
解調帶寬 | 100Hz，150Hz，300Hz，600Hz，1kHz，1.5kHz，2.1kHz，2.4kHz，2.7kHz，3.1kHz，4kHz， 4.8kHz，6kHz，9kHz，12kHz，15kHz，30kHz，50kHz，120kHz，150kHz，250kHz，300kHz， 500kHz，800kHz，1MHz，1.25MHz，1.5MHz，2MHz，5MHz，8MHz，10MHz，12.5MHz， 15MHz，20MHz |
解調模式 | AM，F(xiàn)M，PM，CW，LSB，USB，ISB，PULSE，IQ |
外形尺寸 | 寬×高×深= 182.5mm×289mm×69mm（不含手帶） |
重量 | ＜3.5kg（含電池和手帶） |
電源 | 電池供電和電源適配器供電 電源適配器輸入標稱值：AC 100~240V，50~60Hz |
功耗 | 小于30W |
溫度范圍 | 工作溫度：0°C ~ +50°C 存儲溫度：-40°C ~ +70°C |
輸入接頭 | N型（陰），阻抗50Ω |
