產品綜述

       5227D手持式以太網測試儀是一款適合現場使用的以太網測試儀器。本產品能夠進行

雙端口十兆、百兆、千兆與萬兆以太網測試，并具備流量發生、統計、過濾、BERT誤碼測試、RFC2544網絡性能測試等功能。

       本產品可廣泛應用于航空、航天、雷達、通信、工業控制等各個領域，適合實驗室和現場測試使用。

功能特點

• 一體化測試系統——速率覆蓋10Mbps、100Mbps、1000Mbps、10Gbps

• 三種端口工作模式——通常、環回與通過模式

• 流量統計/監測與分析

• 收發測試/流量發生

• BERT誤碼測試

• RFC2544測試功能

• 7寸TFT屏幕顯示，中/英文觸控操作界面

• 具有LAN、USB、Micro SD等接口

一體化測試系統

5227D手持式以太網測試儀支持萬兆、千兆、百兆、十兆以太網測試。通過更換SFP+/SFP收發模塊，可以適應各種接口測試。

萬兆以太網（SFP+光纖接口）

----發送接收、統計、誤碼、RFC2544、環回測試、通過測試；

千兆以太網（SFP光纖接口、SFP電口）

----發送接收、統計、誤碼、RFC2544、環回測試、通過測試；

百兆與十兆以太網（SFP電口）

----發送接收、統計、誤碼、RFC2544、環回測試、通過測試；

萬兆廣域網（SFP+光纖接口）

----發送接收、統計測試。

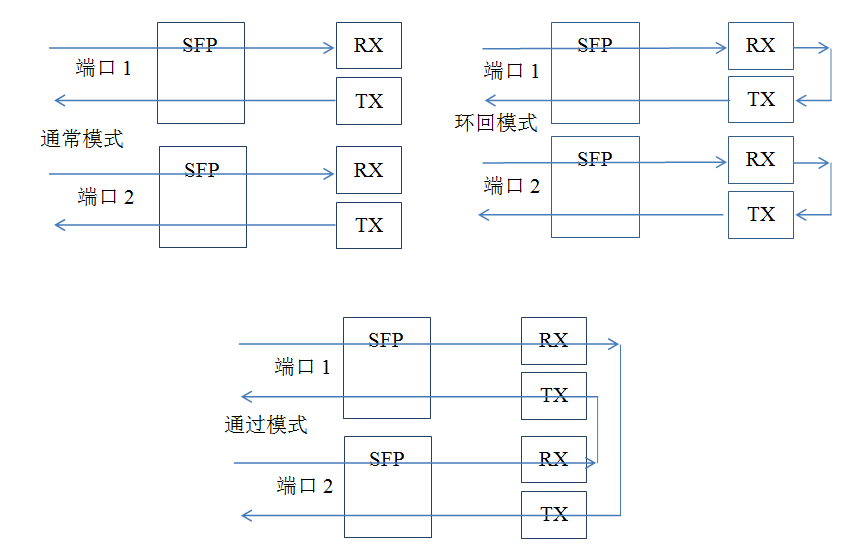

三種端口工作模式

支持三種工作模式: 通常、環回與通過方式。

通常模式：最常用的工作方式，默認方式。端口接收外部設備發送的數據幀，發送本儀器設置的數據幀。

環回模式：端口接收外部設備發送的數據幀，并通過本儀器發送端口發送出去。

通過模式：端口1接收外部設備發送的數據幀，并通過端口2發送出去。端口2接收外部設備發送的數據幀，并通過端口1發送出去。本儀器在“通過測試”模塊中使用此種端口工作模式，對接收到數據進行統計測試。

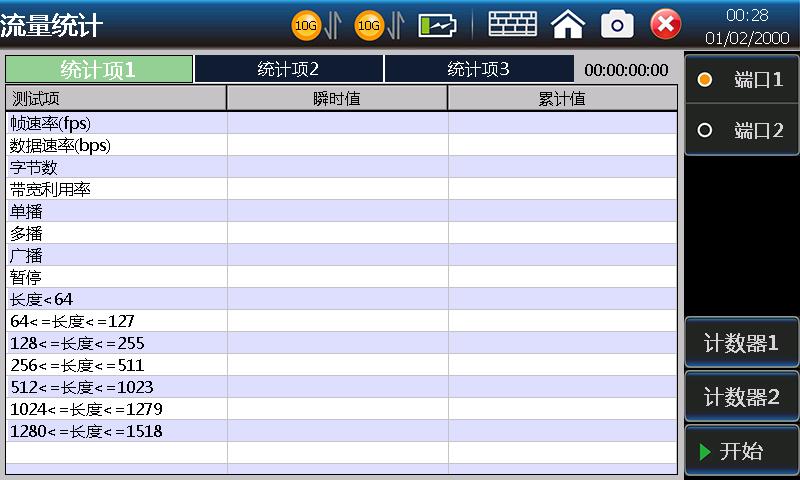

流量統計/監測與分析

       5227D手持式以太網測試儀具有豐富的接收流量統計功能。流量統計項有：帶寬利用率、IPv4包、IPv6包、VLAN 幀、MPLS 幀、ARP應答幀、ARP請求幀、RARP應答幀、RARP請求幀、Ping應答包、Ping請求包、廣播幀、多播幀、暫停幀、超長幀、短幀、FCS錯誤、IPv4首部校驗和錯誤、幀長分布（長度<64,64=<長度

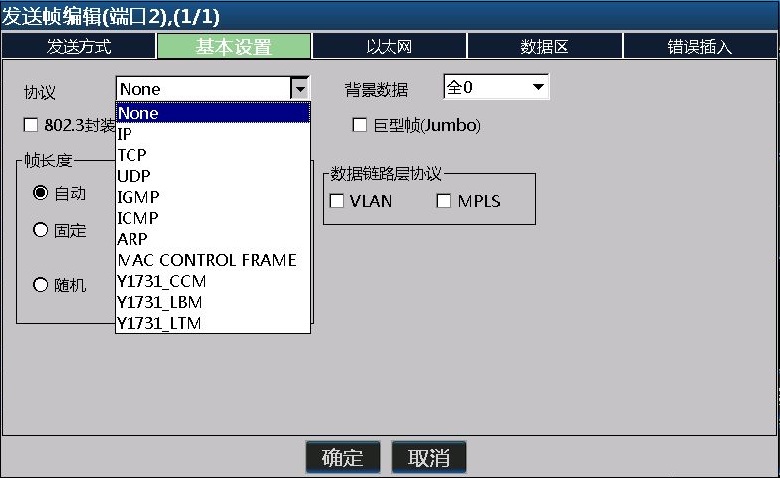

收發測試/流量發生

       5227D手持式以太網測試儀可以作為網絡中的數據源，根據需要編輯源數據流量，設置數據幀格式、數據幀內容以及發送幀間隔等，從而完成不同的多種源數據流量發送。

收發測試中添加每個獨立數據流可設置None（Ethernet II）、802.3、VLAN、MPLS、IPv4、ARP、TCP、UDP、ICMP、IGMP等發送；同時支持FCS、短幀、超長幀、IPv4首部校驗和、TCP/UDP首部校驗和等錯誤插入發送；其幀的間隔可設置，幀大小可設置，支持Jumbo（巨型幀）。

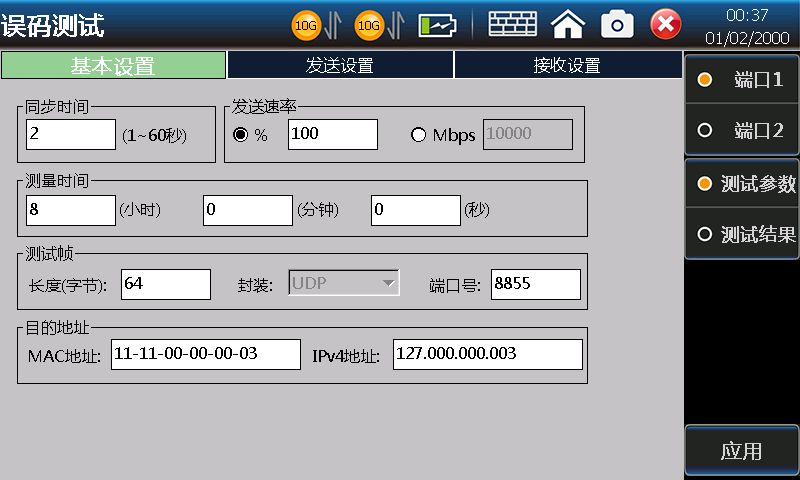

BERT誤碼測試

       5227D手持式以太網測試儀具有誤碼測試功能，并能根據需要由用戶設置發送速率，以滿足不同測試速率下的需求。

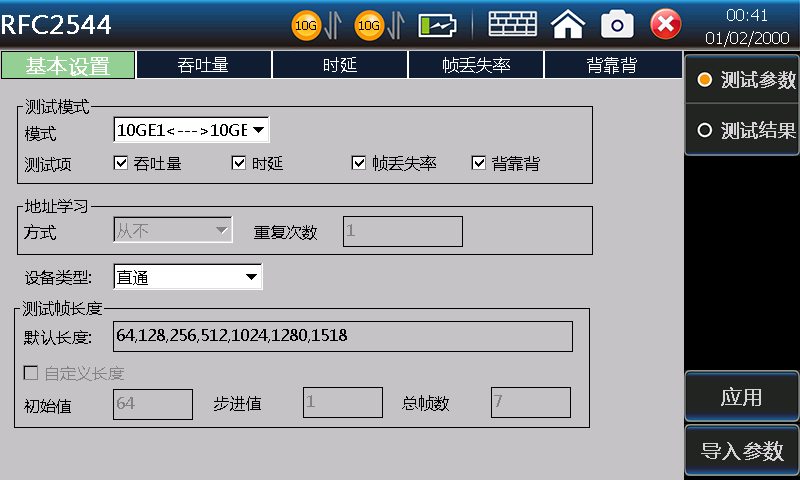

RFC2544測試

       5227D手持式以太網測試儀實現了符合RFC2544標準的網絡互聯設備測試方法，能按照RFC2544測試基準自動進行網絡的吞吐量、時延、幀丟失率、背靠背等性能指標測試，從而實現對目標網絡性能的標準化、自動化測試評估。

7寸TFT屏幕顯示，中/英文觸控操作界面

       5227D手持式以太網測試儀采用7寸TFT真彩液晶、觸摸屏以及全自主軟件設計等，實現中/英文可切換、狀態信息直觀簡潔的觸控操作界面。另外，一鍵直達各功能測試的實體按鍵設計使人機交互實現更可靠便捷。
