產品綜述

不論是在開發LTE產品，驗證LTE產品性能或者部署LTE網絡過程中，產品的功能性和兼容性問題的根源查找和排障都是困擾技術人員的難題。這是因為無線通信系統通過物理層和上層協議之間復雜的交互方式工作，確認某個消息發送與否、某個事件有沒有發生，以及這些消息和事件發生（發送）的時間是非常困難的。因此在各層之間要診斷出問題根源通常需要花費幾個小時、幾天，甚至幾周的時間。因此相關工作計劃會被延誤，費用上升。

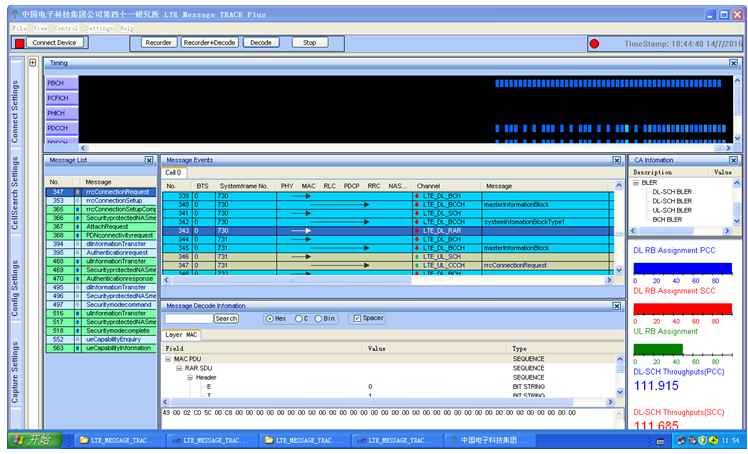

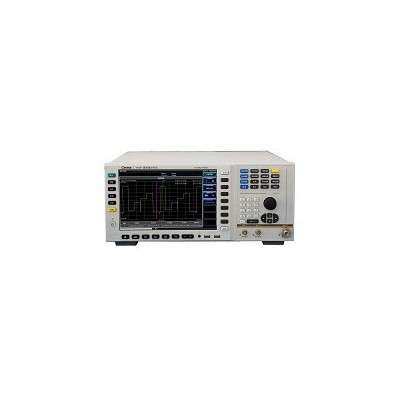

       5266 LTE空中接口監測儀是新一代的面向LTE空口測試的協議解析儀。5266不同于傳統測試儀，它不參與實際通信，直接從空中接口(Uu口)中同時采集和保存上下行信號，并以高速的并行運算系統按照3GPP標準協議對采集到的數據從物理層、鏈路層至網絡層進行完整詳細的解析，以第三方的角度迅速發現、定位物理層、MAC層和RRC層的問題所在，客觀、清晰地顯示解析結果，并可對解析結果以數據文件形式保存。

功能特點

• 無需接入網絡，不參與通信，可保證測試結果的客觀性

• 可進行多基站，多UE的測試和解析，便于解決疑難問題

• 可以長時間、超高速采集上下行數據，便于不同角度的詳細解析

• 支持實時解析和離線解析

• 支持PHY（Physical layer）、MAC（Medium access control）、RLC（Radio link control）、PDCP（Packet data convergence protocol）、RRC（Radio resource control）和NAS（Non access stratum）控制面協議棧，以及PHY、MAC、RLC、PDCP、IP（Internet Protocol）、應用用戶面協議棧的監測；

• 支持多小區、多用戶、多天線模式的實時監測與顯示；

• 支持多頻段并行同步監測，支持同頻和異頻切換監測；

• 體貼入微的菜單，人性化交互式操作界面

• 中/英文操作界面，TFT真彩液晶顯示

• 豐富的程控接口，可自由選擇，方便用戶實現遠程控制及網絡升級

• 量身定做的功能，夢寐以求的價格

終端、網絡設備研發階段

 5266 LTE空中接口監測儀適用于移動通信芯片、終端、網絡設備研發的各個階段。

       5266 LTE空中接口監測儀能夠解析并監視終端的所有業務流程，能夠實現異頻小區重選和切換的解析功能，適用于終端或網絡設備的整機調試和系統測試過程。能夠進行各層協議棧的單獨測試功能，特別適用于芯片測試、終端或網絡設備的協議棧測試等。

終端、網絡協議一致性測試，互操作性測試，提供多模解決方案

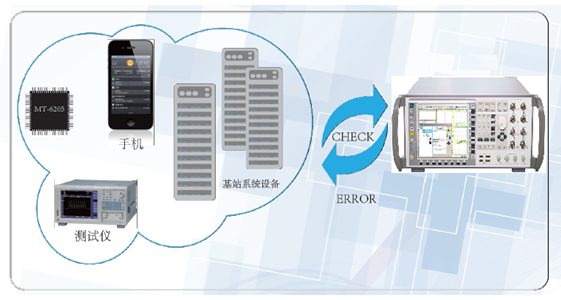

 為終端、網絡的一致性測試提供第三方評價工具。使用5266 LTE空中接口監測儀被動監聽無線網絡信號的特性，對各類故障和問題進行定位，能夠對上下行協議和終端、網絡操作的一致性進行公正、客觀、有效的評價。

 終端與基站之間的接入性能，特別是不同廠家設備之間的接入性能，往往由于廠家自己出廠測試的結果合格，因此不易判斷接入出錯原因。而5266 LTE空中接口監測儀的測試點與設備是非接觸的，通過空中抓取的數據容易客觀地判斷問題所在。

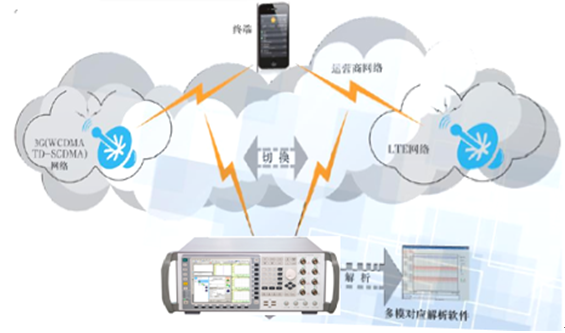

 未來LTE 網絡在中國商用之后，會在相當長的時間里多種制式并存。LTE網絡商用之后， 必然會遇到不同制式之間小區重選/小區切換測試等問題。5266 LTE空中接口監測儀可以提供一個多模網絡的空口測試解決方案。

移動通信網絡建網、優化測試

 5266 LTE空中接口監測儀數據采集器能夠用于車載，適合于移動通信網絡建網和網絡優化測試。5266 LTE空中接口監測儀可實現物理層、MAC層協議數據詳細解析，可更深層次分析問題，定位并解決傳統路測儀和掃頻儀無法檢測的網絡故障。

可擴展性

 由于標準在不斷演化，終端的新品不斷推出，功能不斷強大，產業鏈各環節的研發和生產測試項也不斷增多，內部采用模塊化設計方式，有利于測試功能的擴展。

具有多種接口，方便搭建測試系統

 分析儀提供10MHz參考、5ms觸發信號、80ms觸發信號、GPIB接口、網口、USB口等多種接口，用戶可以選擇多種儀器實現系統集成測試。

符合人類工程學的用戶接口

       具有友好的操作界面，完全可以由菜單指導您的操作。即使沒有經過培訓用戶也會迅速地獲得正確的結果.清晰的結構可以使菜單內的導向得到簡化。高對比度的彩色顯示屏，即使在臨時場地或光線入射不佳時都可以進行軌跡判讀。
