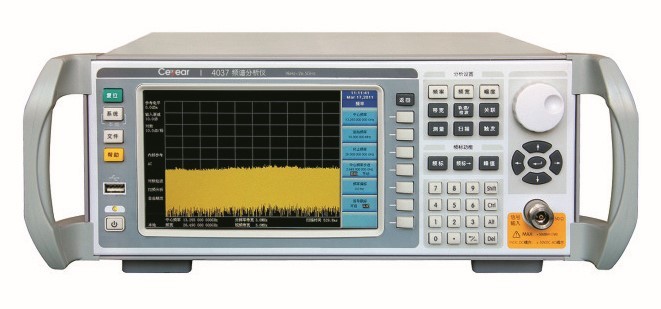

產品綜述

4037系列頻譜分析儀設計注重性能和成本的優化，兩個系列共10個型號，兼顧中高端和中低端應用需求；設計技術先進且成熟，綜合性能優異；側重用戶使用靈活性、便利性需求，測試速度快；具備自測試與自校準功能，性能穩定，測試數據重復性好；提供SCPI指令集和VISA及IVI儀器驅動庫，程控開發效率高。

該產品采用系列化設計思想，滿足您的不同需求，可通過添加或刪減選件，匹配您的測試需求。該產品提供中/英文兩種操作界面，7英寸高亮度彩色微反液晶顯示屏，分辨率高、視角寬，適應各種光線環境。采用標準3U高便攜式機箱，結構堅固、輕便，通過CE安全認證。主要用于電子產品開發、生產線在線測試、組建自動測試系統等。

功能特點

• 頻率范圍寬，低至30Hz，高達26.5GHz。

• 動態范圍大，1dB增益壓縮點0dBm，TOI（三階截獲點）+10dBm，DANL（顯示平均噪聲電平）優于-165dBm（內部前置放大器選件，1GHz處典型值）。

• 相位噪聲性能優異，頻偏10kHz處，達-110dBc/Hz（低相噪選件，典型值）。

• 掃描時間范圍寬，非零頻寬1ms～2000s，零頻寬1us～4000s。

• 測試速度快，測試速率高達每秒90次。

• 全數字中頻，頻譜分辨率高，最小分辨率帶寬達1Hz（FFT分析選件）。

• 自動校準，環境適應能力強。

• 提供掃頻分析和FFT分析兩種頻譜分析模式，可靈活優化測試速度和動態范圍。

• 分辨率帶寬1-2-3-5步進。

• 提供常規、正峰值、負峰值、取樣、平均值等多種視頻檢波方式，用戶在測試不同類型的信號時可以靈活選擇，快速獲得所需測試結果。

• 提供多達6條顯示軌跡，支持多條軌跡不同視頻檢波方式下的同步測試；提供多達12個頻標，讀數方式靈活，支持頻標跨軌跡標識。

• 支持天線因子編輯功能，滿足場強測試需要。

• 采用嵌入式計算機及多任務操作系統，方便對測試結果的存儲、打印及數據共享。

• 采用7英寸高亮度彩色微反液晶顯示屏，分辨率高、視角寬，在陽光照射下依然保持清晰的顯示。

• 菜單操作簡便、參數設置全面，支持外接鼠標、鍵盤、VGA進行測試操作。

• 提供3個USB2.0接口，支持移動存儲設備和即插即用外設。

• 支持10M/100M自適應的網絡互聯。

• 支持GPIB、LAN程控，程控指令集符合SCPI 1999.0規范。提供符合規范要求且經過嚴格測試的VISA和IVI儀器驅動庫，方便用戶構建自動測試系統。

顯示平均噪聲電平低

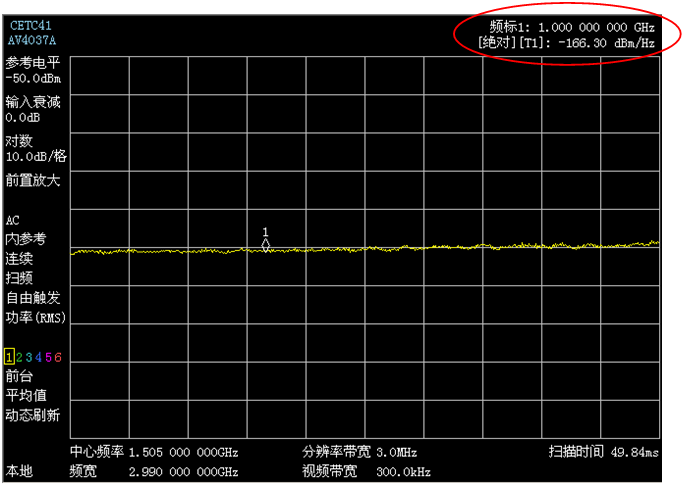

     開啟內部前置放大器，顯示平均噪聲電平（DANL）低至-165dBm/Hz（1GHz處，典型值）。

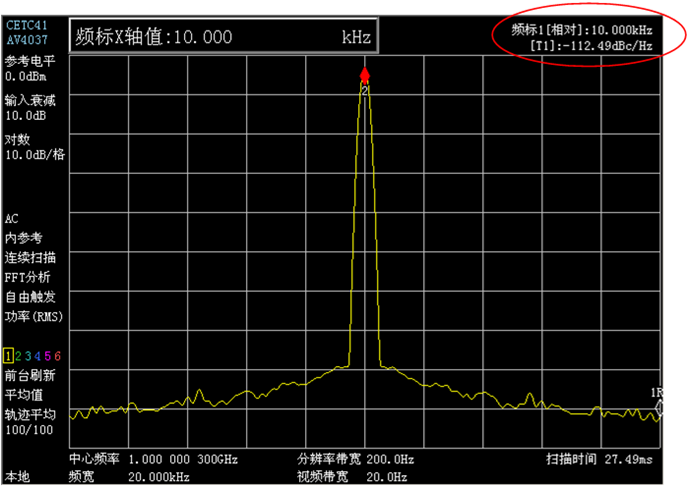

相位噪聲性能優異
     本產品擁有優良的相位噪聲性能，載波1GHz頻偏10kHz處，相位噪聲達-110dBc/Hz（典型值）。

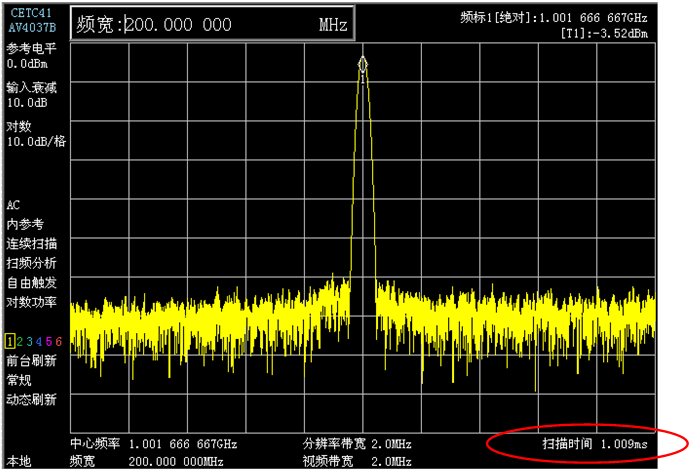

測量速度快
     本產品非零頻寬掃描時間低至1ms，測試速率高達每秒90次。

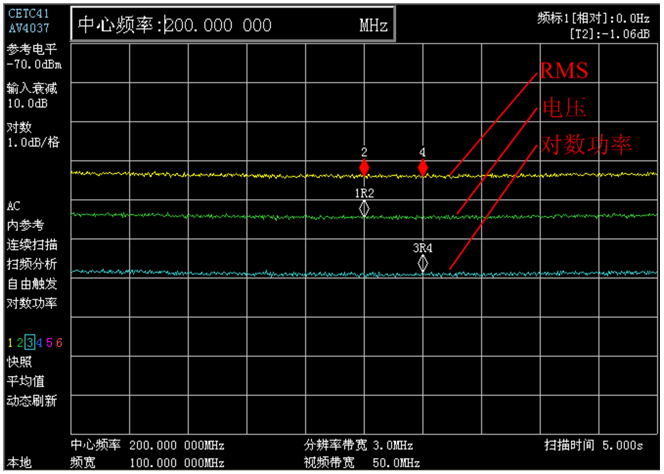

多種平均值檢波方式
     本產品提供三種平均值檢波方式：功率（RMS）、電壓和對數功率。用戶可根據待測信號特征來選擇合適的平均值檢波方式，快速獲得準確的平均數據。

多軌跡同步測試及靈活的頻標讀數
     本產品提供多達6條顯示軌跡和12個頻標。支持用戶同時激活多條軌跡、并選擇不同的視頻檢波方式對信號進行同步測試。本產品的頻標功能靈活，支持用戶在多條軌跡上同時激活多個頻標，并支持跨軌跡的頻標互為參考，進行相對參數測量。

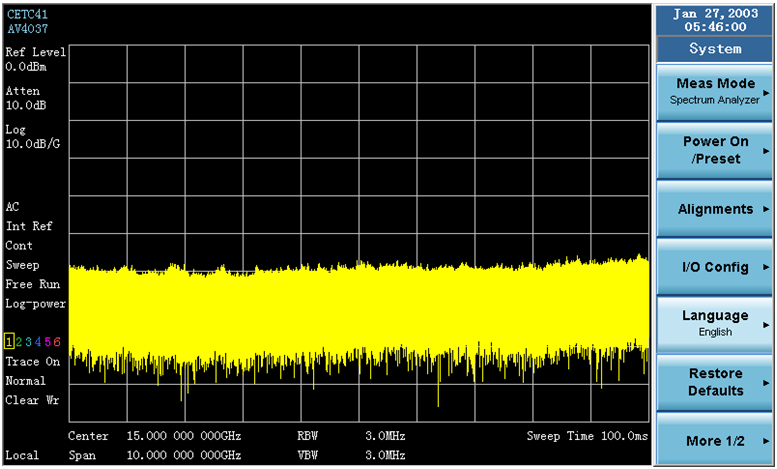

中、英文操作界面，寬屏彩色液晶顯示
     本產品目前提供中、英文兩種語言操作界面，可根據不同用途及場合通過菜單進行選擇。7英寸高亮度彩色微反液晶顯示屏，儀器參數設置一目了然，軌跡圖形顯示細膩，在陽光照射下依然可保持清晰視覺感受。

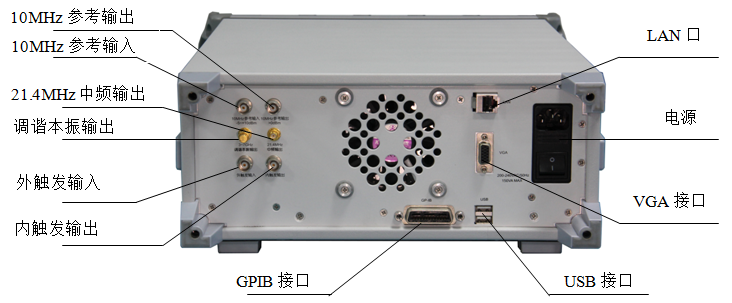

強大的交互接口
     除基本的時基和觸發接口外，本產品還提供USB、GPIB及LAN等三種數據通信接口，滿足數據文件的傳輸拷貝及程控互聯應用。VGA接口提供與液晶顯示器同步的視頻信息，便于監控或演示。
