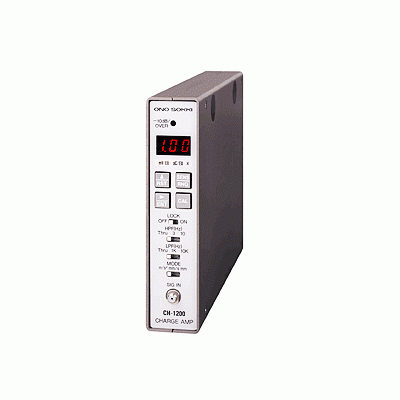

小野測器 CH-1200A電荷放大器
小野測器 MP-981/AP-981磁電式轉速
小野測器 DG-5100數字式位移傳感器
小野測器 LG-930光電式轉速傳感器
小野測器 CF-9200/9400便攜式2通道/
通過發動機的燃燒狀態的氣缸內壓力信號，以曲軸轉角為基準，計算分析出壓力上升率，熱發生率，多方指數（Polytrope）等。并可導出表示平均有效壓力，燃燒期間轉角等各種燃燒狀態相關參數。適用于氣缸活塞往復運動式類型的汽油發動機以及柴油發動機。另外通過噴射壓力，噴射閥開啟量同時分析出，噴射關系的噴射率，噴射量。并且系統配有多種選配功能可高效地進行燃燒測量分析。
通過發動機啟動與停止試驗，研發高效環保發動機，燃燒效率的提高，平均有效壓計算，缸嘯現象的簡單檢出可能，并可導出發動機認可試驗要求的各種數據。系統小型化輕量化，能夠適用于車載測量分析。
DS-0380 4通道燃燒分析用高速A/D單元
| 輸入通道數 | 4通道/單元（最大28通道，7單元） |
|---|---|
| 輸入方式 | 單端 |
| 絕緣形式 | 單元間絕緣（單元內4通道COM共通） |
| 端子形式 | BNC端子 |
| 輸入阻抗 | 1 MΩ |
| 耦合形式 | DC耦合 |
| 輸入電壓量程 | ±0.1/0.2/0.5/1.0/2.0/5.0/10.0 V |
| 電平指示（LED） | -20 dB（綠），-0.915 dB（紅） |
| 偏置電壓 | ±100 % 滿電壓量程（誤差±1.0 %以內） |
| A/D分辨率 | 16 bit 逐次逼近模擬數字轉換 |
| 采樣頻率 | 最大 1 MHz |
| 數據存儲器 | 56 MB/通道 |
| 重量 | 約 900 g |
DS-0378 燃燒分析用脈沖輸入單元
脈沖輸入部分 | |
|---|---|
輸入阻抗 | 100 kΩ |
| 輸入方式 | 單端 |
| 絕緣形式 | 非絕緣 |
| 端子形式 | BNC端子 |
| 耦合形式 | AC或DC耦合 |
| 輸入電壓量程 | ±10 V |
| 絕對最大輸入電壓 | ±45 V |
| 最低輸入電壓 | 1.0 Vp-p |
| 電平指示（LED） | 檢測信號正常（綠），檢測信號異常（紅） |
| 觸發電平 | ±10 V，設定分辨率 10 bit |
| 觸發沿 | ＋（上升沿），－（下降沿） |
| 其他信號的絕緣 | |
| 絕緣 | 「1 P/R輸入，角度脈沖輸入」，「外部開始輸入」，「狀態輸出」各部信號間絕緣（1 P/R輸入與角度脈沖輸入的COM共通） |
| 外部開始輸入 | |
| 輸入形式 | TTL或無電壓接點信號 |
| 內部上拉阻抗 | 100 kΩ，內部連接 +5 V |
| 最小脈沖時間幅 | 10 ms |
| 狀態信號輸出 | |
| 輸出形式 | TTL |
| 外部開始功能 | 通過TTL或無電壓接點信號測量分析開始，BNC輸入端子，可檢測信號上升沿或下降沿。 |
| 重量 | 約 800 g |
DS-0381 16通道燃燒分析用低速A/D單元
| 輸入通道數 | 16通道/單元（最大32通道，2單元） |
|---|---|
| 輸入方式 | 單端 |
| 絕緣形式 | 非絕緣 |
| 端子形式 | D-SUB 37pin |
| 輸入阻抗 | 1 MΩ |
| 耦合形式 | DC耦合 |
| 輸入電壓量程 | ±1.0/2.0/5.0/10.0 V |
| A/D分辨率 | 16 bit |
| 采樣角度 | 45 ° |
| 采樣方式 | 多種復合方式 |
| 重量 | 約 800 g |
| 附屬品 | BNC端子盒，信號電纜（1.5 m） |
DS-0382 16通道燃燒分析用D/A單元
模擬電壓信號輸出單元，可輸出燃燒分析計算數據（Pi，Pmax）等。1單元為16通道構成，最大可為32通道構成。
| 輸出通道數 | 16通道/單元（最大32通道，2單元） |
|---|---|
| 輸出方式 | 單端（各通道的GND共通） |
| 絕緣形式 | 非絕緣 |
| 端子形式 | D-SUB 37pin（可配外接BNC端子盒使用） |
| 輸出阻抗 | 1 Ω以下 |
| 負載阻抗 | 10 kΩ以上 |
| 最大輸出電流 | ±1 mA |
| 輸出耦合 | DC耦合 |
| 輸出電壓范圍 | ±10.0 V |
| D/A分辨率 | 14 bit |
| 信號上升時間 | 100 μs以下（由－10 V到＋10 V變化時，10 % 到 90 % 的時間） |
| 重量 | 約 800 g |
| 附屬品 | BNC端子盒，信號電纜（1.5 m） |
DS-0382 16通道燃燒分析用D/A單元
| AC交流電源電壓 | 100 ～ 240 VAC |
|---|---|
| DC直流電源電壓 | 10.5 ～ 16.5 V＊1 |
| 消耗功率 | 約 27 ～67 W＊2 |
| 使用溫度范圍 | 0 ～40 ℃（不結露） |
| 保存溫度范圍 | －10 ～60 ℃（不結露） |
| CE標識 | 符合 |
| 最大單元數 | 9單元 |
| 電腦通信接口 | USB3.0通信接口 （可支持USB2.0，使用USB2.0時通信速度低于USB3.0） |
| 外觀尺寸 | 257（W）×104～344（H）×182（D） mm＊2 |
| 重量 | 約 3.1 ～ 8.5 kg＊2 |
注：5單元以上時，使用150 W電源適配器，帶冷卻風扇。
＊ 1：4單元時為10.5～16.5 V。
＊ 2；根據單元數有變化。
工作環境
| CPU | Intel? CoreTM i5 相當以上 |
|---|---|
| 內存 | 4 GB以上 |
| 通信接口 | 裝備USB3.0通信接口 （可支持USB2.0與USB3.0，使用USB2.0時通信速度低于USB3.0） |
| OS | Microsoft? Windows? 10 Pro、Enterprise、Education（64/32位版） Microsoft? Windows? 7 Ultimate/Professional （64/32 bit版） .NET framework 3.5.1以上 |
