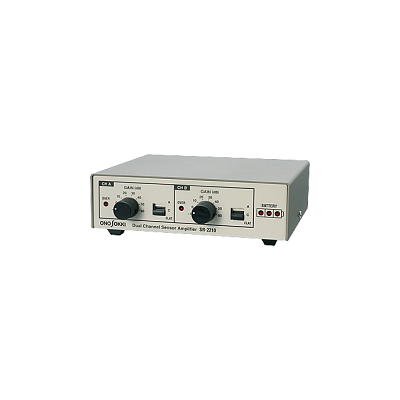

小野測器 SR-2210 2通道傳感放大器

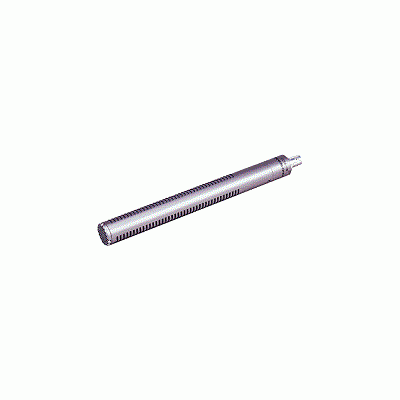

小野測器 MI-8100指向型傳聲器

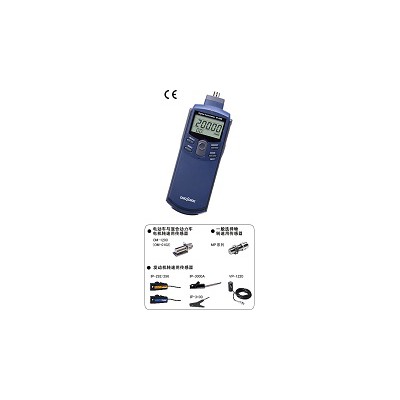

小野測器 HT-6200外接傳感器型手持

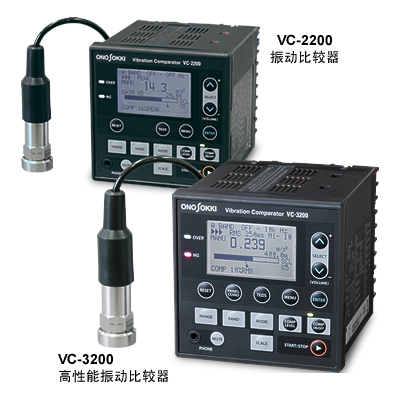

小野測器 VC-2200/3200振動比較器
小野測器 DR-7100便攜式聲學振動記
小野測器 TS-3200A扭矩運算器

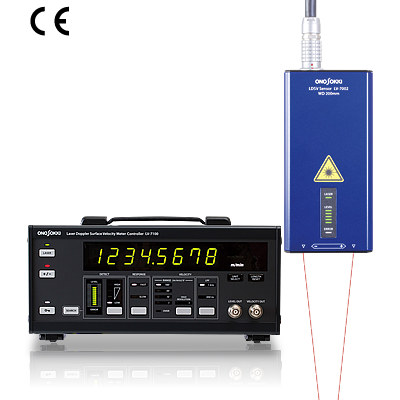

小野測器 LV-7000系列激光表面速度
小野測器 DS-3000系列伺服分析儀（
小野測器 MI-1271M12測量用TEDS對應

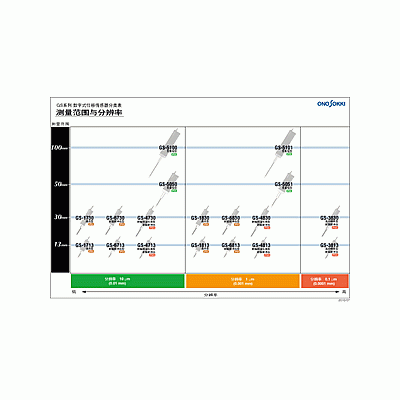

小野測器 GS系列數字式位移傳感器
可以進行噴射缸的活塞的速度，車身開閉部（車門等）的通過速度，車輛的通過速度等的高精度測量
2點間距離可以任意設定
4種測量模式
-單一通過速度測量（測量2點距離32 mm）
-通過速度測量與比較功能
-2點間距離可以任意設定＜16 ～ 9999 mm (= 9.999 m）＞
-通過時間測量模式＜MAX 999.999 ms（約1秒）＞通過時間は最小分解能 1 μs 単位で測定可能
可測量通過時間的最小分辨率為1 μs單位
輸入部分
| 輸入信號 | 信號電壓 | HI 電平：+4 ～ +30 V、LO 電平：0 ～ +1 V |
|---|---|---|
| 通道數 | 2 ch（A ch & B ch） | |
| 外部控制輸入信號 | 信號形式 | HI 電平：4 ～ 5.25 V、LO 電平：0 ～ +1 V 無電壓接點（開放電壓5.25 V以下，短路電流1 mA以下） |
| 信號種類 | 總清 | 清除測定值與從出錯狀態復歸 |
| 開始 | 測量開始（測量開始后輸入脈沖有效） | |
| 按鍵鎖定 | 按鍵鎖定狀態，面板部的按鍵無效不能進行設定 |
表示部分
| 數據表示 | 表示器 | 紅色7段LED |
|---|---|---|
| 表示范圍 | 0 ～ 999999 | |
| 表示更新時間 | 約0.5秒 | |
| 參數表示 | 表示器 | LCD |
| 表示項目 | 選擇的數據或設定值2行表示 |
測量模式
| ST-901模式 | 測量范圍 | 0.050 ～ 99.999 m/s |
|---|---|---|
| 測定距離 | 32 mm（固定） | |
| 測量用適配器 | U字型適配器（固定） | |
| 通道數 | 1通道（A通道固定） | |
| 測量過程 | 開始信號ON之后，第1個脈沖信號時測量開始，第2個脈沖信號時測量結束 | |
| ST-902模式 | ST-901模式的基礎上增加比較功能 | |
| 用戶模式 | 測量范圍 | 0.050 ～ 99.999 m/s |
| 測量時間 | 3.2 ～ 999.9 ms（約１秒） | |
| 2點間距離 | 任意設定＜設定范圍：16 ～ 9999 mm (= 9.999 m）＞ | |
| 測量用適配器 | U字型適配器或L字型適配器 | |
| 通道數 | 2通道（A通道與B通道） | |
| 測量過程 | 單動作模式：與ST-901相同
雙動作模式：A通道輸入脈沖信號測量開始，B通道輸入脈沖信號測量結束
| |
| 測量單位 | m/s 或 km/h | |
| 小數點 | 無、0.0、0.00、0.000 | |
| 通過時間測量模式 | 最大測量時間 | MAX 999.999 ms（約１秒） |
| 測量過程 | 與用戶模式相同 | |
| 小數點 | 無、0.0、0.00、0.000 |
輸出部分
比較功能 （ST-901模式除外） | 動作 | 與測量數據進行比較 |
|---|---|---|
| 設定范圍 | 0 ～ 999999 | |
| 設定段數 | 2段 | |
| 輸出項目 | LOWER / GOOD / UPPER | |
| 輸出形式 | 半導體繼電器（各1接點） | |
| 接點容量 | MAX DC 30 V、0.1 A | |
| 輸出更新時間 | 測量結束后20 ms以內 LOWER： 設定值 ≧ 測量值 時ON UPPER： 設定值 ≦ 測量值 時ON GOOD： 以上狀態以外時 ON | |
| BCD輸入輸出功能 （ST-901與ST-902模式除外） | 動作 | 測量數據進行輸出 |
| 信號項目 | BCD輸出/比較結果輸出/出錯狀態輸出/打印指令輸出/總清輸入/測量開始輸入 | |
| 輸出更新時間 | 測量結束后20 ms以內 | |
| 輸出方式 | 開放形端子臺 | |
| 輸入形式 | HI 電平：4 ～ 5.25 V、 LO電平：0 ～ +1 V | |
| 模擬電壓輸出功能 （ST-901與ST-902模式除外） | 動作 | 測量數據轉化為電壓輸出 |
| 轉換方式 | 12 bit D/A | |
| 輸出電壓范圍 | 0 ～ 10 V/F.S（F.S 可任意設定） | |
| 輸出更新時間 | 測量結束后20 ms以內 | |
| 負荷阻抗 | 10 kΩ 以上 | |
| RS-232C通信功能 （ST-901與ST-902模式除外） | 功能 | 讀取測量數據，設定或讀取設定參數 |
| 波特率 | 2400/4800/9600 bps |
一般規格
| 傳感器用供電 | 選擇以下電壓 DC 5 V （max 120 mA、A通道與B通道的合計值） |
|---|---|
| 電源 | AC 100 ～ 240 V、（50/60 Hz） |
| 消耗功率 | 30 VA 以下 |
| 使用溫度范圍 | 0 ～ 40℃ |
| 外形尺寸 | 144 (W)×72 (H)×180 (D) mm |
| 重量 | 約 1.3 kg |
| 附件 |
|
| 選配件 |
|
