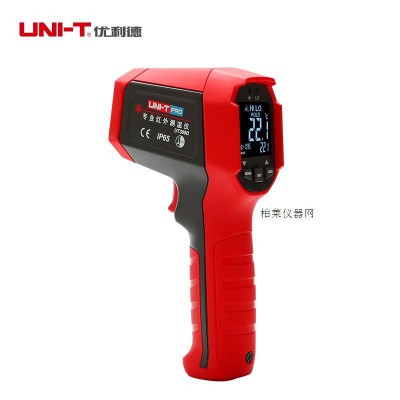

優利德 UT309D紅外測溫儀
優利德 UTi85H+熱成像儀
優利德 UT309E專業紅外測溫儀
優利德 UT301A 紅外測溫儀
產品特點及性能：
1、提供2個模擬通道,128Mpts存儲深度
2、600MHz帶寬,5GS/s實時采樣率
3、波形捕獲率高達30,000wfms/s
4、獨特的波型錄制和回放功能
5、獨特的屏幕拷貝功能
6、自動設置靈活配置
7、內置6位硬件頻率計
8、8.4英寸TFTLCD,WVGA(800×600)
9、24種自動參數測量+2種高級參數測量
10、配備標準接口：USB Host、USB Device
11、低底噪，2mV/div~5V/div寬范圍垂直檔位
12、支持即插即用USB存儲設備，并可通過USB與計算機通信和遠程控制

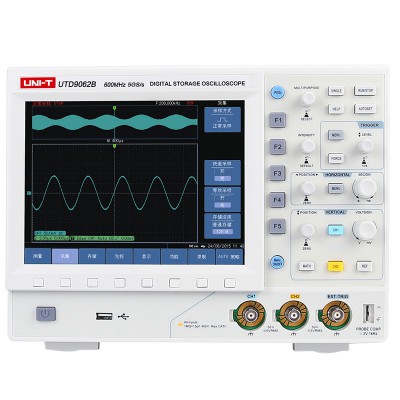

| 型號 | UTD9062B | UTD9082B | UTD9102B | |||
| 通道 | 2 | |||||
| 采樣率 | 5GS/s | |||||
| 帶寬 | 600MHz | 800MHz | 1GHz | |||
| 存儲深度 | 128Mpts | |||||
| 波形捕獲率 | 20,000wfms/s | |||||
| 垂直靈敏度 | 2mV/div～5V/div | |||||
| 時基范圍 | 500ps/div、1ns～40ns/div | |||||
| 存儲方式 | 設置、波形、位圖、CSV | |||||
| 采樣方式 | ||||||
| 實時采樣率 | 單通道：5GS/s，雙通道：2.5GS/s | |||||
| 采樣方式 | 采樣、峰值檢測、平均 | |||||
| 平均值 | 雙通道同時，可取2的n次方次數進行平均值計算。n=1~8正整數可選擇。 | |||||
| 輸入 | ||||||
| 輸入耦合 | 直流﹑交流、接地 (DC、AC、GND) | |||||
| 輸入阻抗 | 1、高阻：1ΜΩ±2%，與13pF±3pF并聯； | |||||
| 2、低阻：50Ω（2mV～1V/div，并有可靠的輸入保護：過壓提示和高壓快速切斷） | ||||||
| 探頭衰減系數設定 | 1×，10×，100×，1000× | |||||
| 最大輸入電壓 | 400V(DC+AC峰值、1ΜΩ輸入阻抗）(10:1探頭衰減)；5V（Vrms、50Ω輸入阻抗、BNC處） | |||||
| 通道間隔離度 | 優于40：1 | |||||
| 通道間時間延遲(典型) | 150ps | |||||
| 水平 | ||||||
| 采樣率范圍 | 10S/s～5GS/s(實時） | |||||
| 波形內插 | sin(x)/x | |||||
| 長儲存 | 128Mpts | |||||
| 采樣率和延遲時間精確度 | ±50ppm(任何≥1ms的時間間隔) | |||||
| 毛刺捕捉 | 能捕捉4ns寬度的毛刺（時基采樣率≤1/10最高采樣率的所有時基檔級） | |||||
| 時間間隔(△T)測量 | 單次:±(1采樣間隔時間+50ppm×讀數+0.6ns)﹥16個平均值:±(1采樣間隔時間+50ppm×讀數+0.4ns） | |||||
| 精確度(滿帶寬) | ||||||
| 垂直 | ||||||
| 模擬數字轉換器(A/D) | 8比特分辨率,兩個通道同時采樣 | |||||
| 靈敏度(伏/格)范圍(V/div) | 2mV/div～5V/div(在輸入BNC處) | |||||
| 垂直移位范圍 | ±5div | |||||
| 垂直電平偏移范圍 | ±40V(100mV～5V)，±2V(2mV～50mV) | |||||
| 低頻響應(交流耦合,-3dB) | ≤10Hz(在BNC上) | ≤10Hz(在BNC上) | ≤10Hz(在BNC上) | |||
| 上升時間(在BNC上典型的) （理論計算值，5mV/div） | ≤583ps | ≤438ps | ≤350ps | |||
| 直流增益精確度 | 垂直靈敏度為2mV～5mV/div時：±4%(采樣或平均值采樣方式)； | |||||
| 垂直靈敏度為10mV/div～5V/div時：±3%采樣或平均值采樣方式) | ||||||
| 直流測量精確度 | 垂直位移為零,且N≥16時：±(4%×讀數+0.1格+1mv)且選取2mV～5mV/div±(3%×讀數+0.1格+1mV)且選取10mV/div～5V/div. | |||||
| (平均值采樣方式） | 垂直位移不為零,且N≥16時:±[3%×(讀數+垂直位移讀數)+(1%×垂直位移讀數)]+0.2格)設置從2mV/div到200mV/div加2mV;設定值>200mV/div到5V/div加50mV. | |||||
| 電壓差(ΔV)測量精度 （平均值采樣方式） | 在同樣的設置和環境條件下,經對捕獲的≥16個波形取平均值后波形上任兩點間的電壓差(ΔV):±(3%×讀數+0.05格) | |||||
| 觸發 | ||||||
| 觸發靈敏度 | DC耦合 | 通道1和通道2：1div(DC～10MHz) ；1.5div(10MHz～滿帶寬） | ||||
| AC耦合 | 50Hz及以上和直流相同 | |||||
| 低頻抑制 | 與100kHz以上頻率直流耦合時觸發靈敏度相同,衰減80kHz以下的信號 | |||||
| 高頻抑制 | 在DC-10kHz時與直流耦合時觸發靈敏度相同，衰減80kHz以上的信號 | |||||
| 觸發電平 | 內部 | 距屏幕中心±8格 | ||||
| 范圍 | EXT | ±0.8V | ||||
| EXT/5 | ±4V | |||||
| 觸發電平精確度(典型的)精確度適用于上升和下降時間≥20ns的信號 | 內部 | ±(0.3div×V/div)(距屏幕中心±4div范圍內) | ||||
| EXT | ±(6%設定值+40mV) | |||||
| EXT/5 | ±(6%設定值+200mV) | |||||
| 觸發頻率計 | 頻率測量范圍 | 10Hz～額定頻帶 | ||||
| 測量誤差 | ≤50ppm | |||||
| 觸發靈敏度 | 內觸發：≤30mVrms | |||||
| 預觸發能力 | 預觸發深度可調,向左大于10div ，向右5div | |||||
| 釋抑范圍 | 100ns～1.5s | |||||
| 設定電平至50%(典型的) | 1、輸入信號頻率≥50Hz條件下的操作 | |||||
| 2、顯示觸發電平線（3秒后消失，只保留觸發標記光標） | ||||||
| 邊沿觸發 | ||||||
| 邊沿類型 | 上升、下降、上升&下降 | |||||
| 脈寬觸發 | ||||||
| 觸發模式 | 正脈寬(大于,小于,等于)，負脈寬(大于,小于,等于) | |||||
| 脈沖寬度范圍 | 20ns～10s | |||||
| 視頻觸發 | ||||||
| 觸發頻率讀數 | 內部 | 2divs峰間值 | ||||
| EXT | 400mV | |||||
| EXT/5 | 2V | |||||
| 信號制式和行/場 | 支持標準的NTSC、PAL和SECAM廣播制式， | |||||
| 頻率（視頻觸發類型） | 行數范圍是1～525(NTSC)和1～625(PAL/SECAM) | |||||
| 交替觸發 | ||||||
| CH1觸發/CH2觸發 | 邊沿、脈寬、視頻 | |||||
| 測量 | ||||||
| 光標 | 手動模式 | 光標間電壓差（ΔV)，光標間時間差（ΔT)，ΔT的倒數（Hz）（1/ΔT) | ||||
| 手動模式 | 波形點的電壓值和時間值 | |||||
| 追蹤模式 | 允許在自動測量時顯示光標 | |||||
| 自動測量 | 自動測量模式 | |||||
| 數學操作 | 最大值、最小值、頂端值、低端值、峰峰值、幅值、平均值、均方根、周期平均值、周期均方根、面積、周期面積、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、突發脈寬、過沖、預沖、正占空比、負占空比、延遲(高級測量中)、相位(高級測量中) | |||||
| 存儲波形 | 加、減、乘、除、反相 | |||||
| FFT | 10組波形、10種設置 | Hanning, Hamming ,Blackman, Rectangular | ||||
| Window | 1024 points | |||||
| 接口功能 | ||||||
| 標準配置 | USB Host、USB Device | |||||
| 一般參數 | ||||||
| 電源 | 100V～240VACrms，50Hz/60 Hz | |||||
| LCD尺寸 | 8.4英寸TFT LCD，WVGA (800 ×600 ) | |||||
| 機身顏色 | 象牙白+灰色 | |||||
| 機身重量 | 3.7 kg | |||||
| 機身尺寸(W×H×D) | 330mm×230mm×200mm | |||||
| 標準配件 | 10:1探頭×2、電源線、USB連接線、軟件光盤 | |||||
| 可選配件* | 有源探頭 | |||||
| 標準包裝 | 紙箱 | |||||
| 標準包裝數量 | 1臺 | |||||
| 標準包裝尺(L×W×H) | 400mm×325 mm×375 mm | |||||
| 機身重量 | 5.4 kg | |||||
