本系統采用固定探測器、旋轉被測燈具的方法，來測量被測光源或燈具空間各個方向上的光強分布。主軸和燈具軸采用貴金屬光纖點刷結構的導電滑環，可360度連續無回隙運轉測量無須為防止繞線而來回旋轉，永不繞線。根據測量燈具的要求，該系統可以配置為雙立柱B-β測試方案或單立柱C-γ測試方案。 用于LED燈具（半導體照明） 、道路燈具、投光燈具、室內燈具、戶外燈具等各種和LED、節能燈、熒光燈、白熾燈、HID燈等各種光源的空間光度分布（即配光曲線）的高精度測試；
測試結果可以導出IESNA(95,2002)文件格式(*.ies)、CIE文件格式(*.cie)、歐洲Eulumdat(*.ldt)文件格式等多種格式，符合國際標準要求，可直接作為國際通用的照明設計軟件的輸入數據。

主要參考標準：
LM-79-2008 固態照明產品的電氣和光度測量認定方法;
GB/T9468-2008 燈具分布光度測量的一般要求;
LB/T 001-2008 整體式LED 路燈的測量方法;
GB/T 24824-2009 普通照明用LED模塊測量方法;
GB/T7002-2008 投光照明燈具光度測試 ;
CIE 69 Methods of Characterizing Illuminance Meters and Luminance Meters；
CIE 70-1987 The measurement of absolute luminous intensity distributions；
CIE 121-1996 The photometry of goniophotometer of luminaries；
CIE 84 Measurement of luminous flux；
IESNA LM-75 Goniophotometer Types and Photometric Coordinates；

技術支持特性：
主軸和燈具軸采用貴金屬光纖點刷結構的導電滑環，可360度連續無回隙運轉測量無須為防止繞線而來回旋轉，永不繞線；
采用知名品牌的高轉速、高轉矩、低噪音、低振動的三相混合式步進電機；
具有激光瞄準器，使被測燈具中心與旋轉臺旋轉中心重合；
垂直軸旋轉范圍：-180°～180°或0°～360°旋轉；
水平軸旋轉范圍：-180°～180°或0°～360°旋轉；
角度精度：0.1度，分辨率：0.01度；
燈具最大尺寸：1.2×0.6米；
燈具最大重量：30kg(含夾具) ；
燈具供電測量采用4線制：2路10A導電滑環用于供電，2路2A用于測量電壓；
轉臺控制線和燈具供電線長度：6米，特殊要求可加長；

光度參數：
1、高精度恒溫探頭（恒溫點35±1度，恒溫精度±0.1度）；
2、V(λ)修正精度：CIE標準級（f1’<0.03）;
3、照度測量范圍：0.001 lx至200 klx , 5檔自動量程;
4、最大測試距離：2米到30米；
5、高穩定帶遮光光柵的探頭支架，高底可調，上下和左右傾角可調；
6、光度探頭連接線長度：20米（特殊要求可加長）；

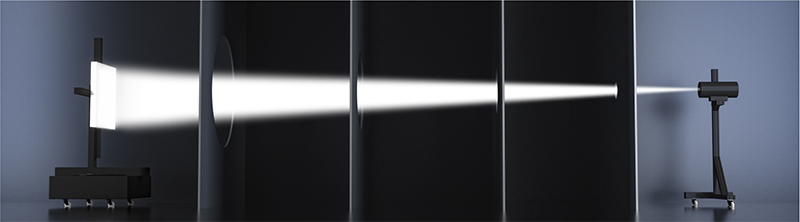

暗房示意圖：

豐富的軟件功能：
1、控制旋轉臺旋轉，采集燈具的光強分布數據，計算燈具的光度數據及坐標系的轉換；
2、包括空間光強分布、任意截面上的光強分布曲線（可分別用直角坐標系或極坐標系顯示）、空間等光強曲線、平面等照度分布曲線、亮度限制曲線、環帶光通量、眩光等級、燈具效率、有效發光角、上射光通比、下射光通比、燈具總光通量、有效光通量、利用系數。
3、 導出符合國際標準的燈具文件，可直接的導入照明設計軟件，格式說明如下：
*.HPG 虹譜光電HPG系列分布光度計測試數據文件格式；
*.IES IESNA北美標準格式,包括95版和2002版;
*.LDT EULUMDAT德國標準（歐洲）格試文件；
*.LDT EULUMDAT德國標準（歐洲）格試文件；
4、根據被測燈的類型，如路燈及室外燈、室內燈或投光燈等，輸出相應的打印報告，可直接保存為PDF文件，便于交流存檔等。
