產品綜述

5251多模終端綜合測試儀可以提供CW信號；完成TD-LTE、TD-SCDMA和GSM通信標準制式下行信號的發生、呼叫、功率控制、信號分析、終端綜合測試，模擬基站、RNC和核心網的信令功能，可廣泛應用于無線通信終端的研發、生產、認證、維修和教學等領域。

5251多模終端綜合測試儀通過不同的選件配置能夠滿足多種測試需求：配置TD-LTE 、TD-SCDMA（包括HSDPA、HSUPA）和GSM(包括GPRS、EDGE）系統硬件平臺和相應的系統模擬、信號分析軟件，能夠支持相應終端射頻測試，覆蓋3GPP TS 36.521-1、3GPP TS 34.122和3GPP TS 51.010-1協議規定的測試項目；具備通過軟硬件升級支持FDD-LTE、TD-LTE-A標準制式的測試能力。

功能特點

• 頻率范圍：800MHz～2800MHz

• 支持TD-LTE /TD-SCDMA/GSM終端射頻一致性測試

• 單表支持MIMO 2×2測試，支持MIMO 4×4測試擴展

• 支持雙通道并行測試、收發分離

• 支持非信令模式的板級校準

• 支持音頻環回模式

• 支持標準的GPIB和TCP/IP接口，有完整的遠程控制功能

• 中/英文操作界面，TFT真彩液晶顯示

• 支持USB接口存儲卡，可用于存儲測量參數及測量結果，并用于軟件升級

  利用5251多模終端綜合測試儀協議棧和模塊化設計的特點，無論是TD-LTE、TD-SCDMA、GSM終端的板級校準，終端射頻一致性測試，還是音頻一致性測試，5251多模終端綜合測試儀都能快速準確測試相應參數，并給出測試結果，能為各種當前和將來的無線設備提供快速和精確的測試。

• 快速自動化測試

  5251支持多種板級校準方式，有利于各終端廠家自主開發或與本單位合作開發快速自動校準和自動化綜合測試程序。大大提高終端生產速度和節約生產成本。

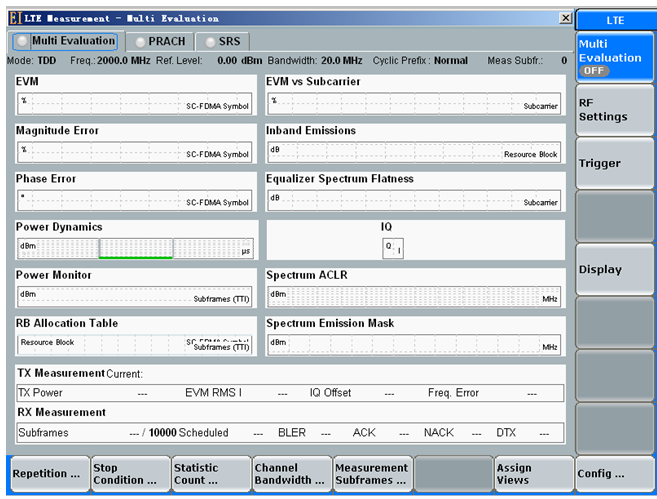

儀器測量顯示屆面

• 雙通道并行測試

      兩個射頻通道可以同時獨立測試，提高測試效率，降低生產測試成本，可直接實現兩天線雙端口測試，并支持四天線測試擴展。

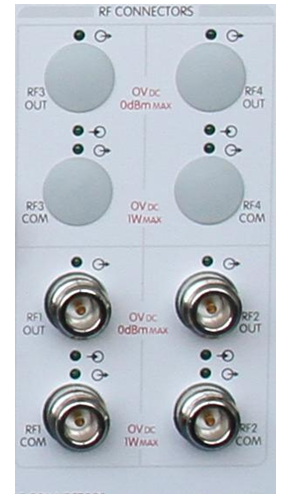

儀器射頻接口圖

       綜合的RF前端免去了外設硬件（前面板為將來端口擴展做好準備）

• 收發分離

  支持收發分離的射頻通路，用戶可根據實際情況對上下行頻率和增益進行單獨配置，便于搭建射頻一致性測試系統，靈活實現對TDD的支持和FDD的擴展。

• 可擴展性

  由于標準在不斷演化，終端的新品不斷推出，功能不斷強大，終端的研發和生產測試項也不斷增多，5251多模終端綜合測試儀強大的協議棧和整機采用的模塊化設計方式，有利于測試功能的擴展。

• 具有多種接口，方便搭建測試系統

  5251多模終端綜合測試儀提供10MHz參考、5ms觸發信號、80ms觸發信號、GPIB、TCP/IP、USB等多種接口，用戶可以選擇多種儀器實現系統集成測試，支持終端射頻一致性測試系統的搭建。

• 各測試用例用獨立界面顯示，方便用戶分析測試結果

• 5251提供友好的用戶界面，用戶可根據需要選擇測試項運行，并可在執行過程中觀察系統狀態，在執行結束后獲得測試結果報告，并且各測試用例用獨立界面顯示，方便用戶分析和解決問題。
