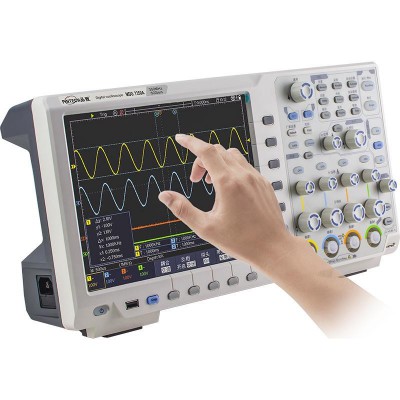

帶寬

70MHz

70MHz

100MHz

100MHz

采樣率

1GS/s

垂直分辨率(A/D))

8 bits

8/12/14 bits

8bits

8/12/14 bits

存儲深度

40M

波形刷新率

45,000 wfms/s

時基范圍(s/div)

1ns/div - 1000s/div, step by 1 - 2 - 5

通道

4

 顯示

8英寸(800×600)TFT LCD，多點觸控電容屏

輸入阻抗

1MΩ±2%，與15pF±5pF并聯

最大輸入電壓

1MΩ ≤ 300Vrms;

探頭衰減系數

0.001X - 1000X, step by 1 - 2 - 5

頻率穩定度

±2.5ppm

輸入耦合

DC, AC, GND

垂直靈敏度

1mV/div - 10V/div (at input)

觸發類型

邊沿, 視頻, 脈寬, 斜率, 欠幅（Runt）, 超幅（Windows Trigger）, Timeout, 第N邊沿, 邏輯, I²C, SPI, RS232, CAN ( 可選）

解碼類型(可選)

I²C, SPI, RS232, CAN

觸發方式

自動, 正常, 單次

自動測量

峰-峰值、平均值、均方根值、周期均方根值、游標均方根值、頻率、周期、工作周期、最大值、最小值、頂端值、底端值、幅度、過沖、預沖、上升時間、下降時間、相位、正脈沖、負脈寬、正占空比、負占空比、延遲A→B↓ 、延遲A→B↑ 、正脈沖個數、負脈沖個數、上升邊沿個數、下降邊沿個數

數學操作

＋, －, ×, ÷, FFT，自定義函數運算

存儲波形

100組

通信

USB, Pass/Fail, LAN, WIFI（選配）

頻率計

支持

電池

7.4V, 8000mAh，5小時操作

尺寸

270x191x48（mm）

重量（儀器不含配件）

約1.7公斤
