一．簡介
ETCR1050無線高壓相序測試儀是專為高壓線路及高壓開關柜（中置柜、環網柜等）相序測試及核相而精心設計制造的，儀表突破傳統核相器電壓等級限制問題，可以在極低電壓線路中進行相序測試，完全實現從30V~500kV電壓等級進行測試，無需根據不同電壓等級購置多套儀器，節省成本，減少攜帶，省時快捷。儀表除了相序測試，還具有核相、相位測試、頻率測試等功能，還有驗電及線路電壓顯示功能。當線路電壓超過35kV，必須使用非接觸測試，測試時將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成相序測試與核相，無需直接接觸高壓導線，安全快速。

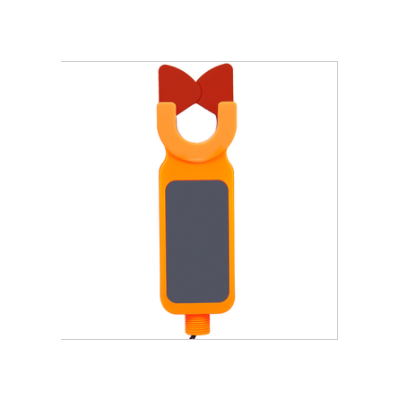

ETCR1050無線高壓相序測試儀由主機、探測器、伸縮絕緣桿、監測軟件、USB通訊線等組成，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果；向量圖指示、相位指示，清晰直觀；具有“X信號正常、Y信號正常、Z信號正常、正相序、反相序、同相、異相”等語音提示功能，使測試更簡單輕松。
監測軟件具有在線實時監控、歷史數據查詢、向量圖指示、相位指示功能；具有歷史數據讀取、查閱、保存、打印等功能。
二．安全事項
核相作業需按照【國家電網公司電力安全工作規程】中有關帶電作業的相關要求執行，核相作業應在晴好天氣下進行。核相作業時，操作人員應戴絕緣手套，人身與帶電體的安全距離及絕緣桿有效絕緣長度要求。詳見下表：
人身與帶電體的安全距離
電壓 等級 | 10KV | 35KV | 66KV | 110KV | 220KV | 330KV | 500KV |
安全 距離 | 0.4m | 0.6m | 0.7m | 1.0m | 1.8m | 2.2m | 3.4m |
帶電作業時絕緣桿的有效絕緣長度
電壓 等級 | 10KV | 35KV | 66KV | 110KV | 220KV | 330KV | 500KV |
有效絕緣長度 | 0.7m | 0.9m | 1.0m | 1.3m | 2.1m | 3.1m | 4.0m |
三．技術規格
功 能 | 高壓線路及高壓開關柜（中置柜、環網柜等）相序測試、核相、頻率、相位測試及驗電 |
電 源 | 主 機：DC9V，6節5號堿性電池LR6 探測器: DC4.5V，3節5號堿性電池LR6 |
核相方式 | 接觸式測試：≤35kV線路時 非接觸式測試：≥10kV并且≤35kV顯示時，可以在線纜絕緣皮上進行測試；當線路電壓＞35kV時，必須采用非接觸測試。 |
核相電壓 | 10V～500kV |
通訊距離 | 100米 |
相別定性 | 同相:－20°～20°；異相: 100°～140°和220°～260° |
量 程 | 測試相位：0°～360° |
測試頻率：45.0Hz～65.0Hz | |
精 度 | 相位：≤±8° |
頻率：≤±2Hz | |
分 辯 率 | 相位：1° 頻率：0.1Hz |
發射頻率 | 433MHz、315MHz |
LCD尺寸 | 3.5寸彩屏；顯示域：71mm×53mm |
相位指示 | 向量圖及數字同時顯示 |
電源指示 | 探測器具有綠色電源指示燈 |
驗電指示 | “嘟--嘟--嘟”蜂鳴聲 |
電壓顯示 范圍 | 0.1kV～35kV |
顯示速率 | 2次/秒 |
數據存儲 | 200組(掉電或更換電池不會丟失數據) |
自動關機 | 開機約15分鐘儀表將自動關機 |
電池電壓 | 當電池電壓降到8.1V±0.1V時，電池電壓低符號顯示，提醒更換電池，此時測量的數據同樣是準確的。 |
額定電流 | 探測器：30mA max；主機：150mA max |
儀表質量 | 儀器：950g(含電池)；包裝及絕緣桿的總質量：約3.0kg |
儀器尺寸 | 主機195mm×100mm×45mm；探測器130mm×65mm×45mm |
絕緣桿長度 | 直徑Φ45mm；長度：縮態為1000mm；伸態為4500mm |
絕緣試驗 | 絕緣桿拉伸后兩端：AC 220kV/rms 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間) |
外界干擾 | 無特強電磁場；無433MHz 、315MHz同頻干擾 |
工作溫濕度 | -10℃～40℃；80%rh以下 |
存放溫濕度 | -10℃～60℃；70%rh以下 |
防護等級 | IP63 |
適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T 971-2017》要求 |
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003標準 |
