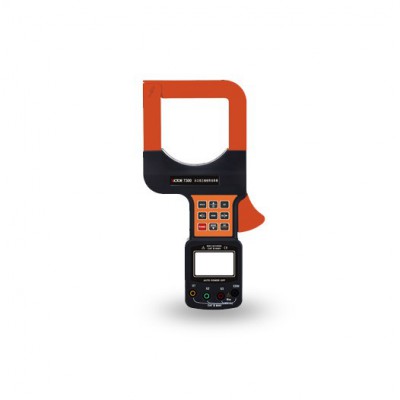

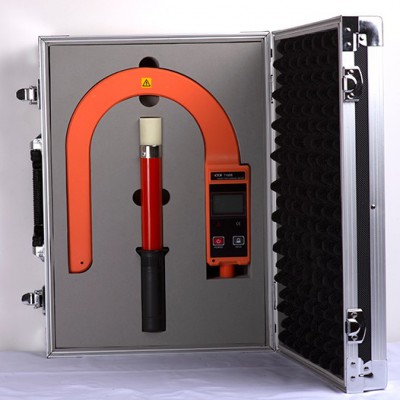

VICTOR 7100B鉤式大電流表 鉤式電纜
VICTOR 1700無線高壓核相電流表 核
勝利 VC921數字萬用表
勝利VICTOR 9000B 高低壓鉗形電流表
VICTOR 5401/5402 數顯百分表
VICTOR 828PH計
VICTOR 9001無線高低壓電壓表
VICTOR 7300/7300A大口徑三相鉗形功
勝利VICTOR 4100雙鉗數字相位伏安
VICTOR 4106D/4106E接地電阻測試儀
VICTOR 850F全智能無線高低壓相序表又名無線高低壓相序表，簡稱高壓相序表，由無線接收器、XYZ探測器、伸縮絕緣桿等組成。用于400V、10kV、35kV等三相線路的相序、相位、電壓、頻率，核相測試，變壓器組別判斷。接收器采用3.5寸真彩液晶屏，同屏顯示相序結果、核相結果、相位、頻率、電壓，向量圖指示，有“X信號正常、Y信號正常、Z信號正常、同相、異相”等語音提示，三相同測，操作簡單，攜帶方便，無線通訊距離達100m。其中35kV及以下的裸導線可以直接接觸測量，35kV以上的裸導線采用非接觸式測量，非接觸測試是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成相序、核相測試，這樣無需直接接觸高壓導線，更加安全！本儀表同時具有高壓核相儀、高壓驗電器、高壓相序表、高壓電壓表的功能。
| 功 能 | 高低壓三相線路相序、相位、核相、頻率、驗電、電壓測試 |
| 電 源 | 接收器： DC 7.4V 1500mAH可充鋰電池 探測器： DC 3.7V 1000mAH可充鋰電池 充滿電連續工作約8小時 |
| 傳輸方式 | 315MHz、433MHz無線傳輸 |
| 無線距離 | 約100m |
| 顯示模式 | 3.5寸液晶屏顯示 |
| 量 程 | 核相電壓等級：AC 1V～550kV（超過35 kV 非接觸核相） |
| 電壓：AC 1kV～35kV（接觸測試電壓時） | |
| 相位：0°～360° | |
| 頻率：45Hz～75Hz | |
| 分 辨 率 | 1°；0.1Hz；1V |
| 精 度(23℃±5℃，80%RH以下) | 相位：≤±10° |
| 頻率：≤±2Hz | |
| 電壓：±15%±5dgt（1kV～35kV，高壓架空線路，其它應用誤差±25%±5dgt） | |
| 結果定性 | 相序（相位以X探測器為基準） A相：330°～0°或0°～30° B相：90°～150° C相：210°～270° 正相序：X=A相，Y=B相，Z=C相 反相序：X=A相，Y=C相，Z=B相 |
| 同相：330°～0°或0°～30° 異相：90°～150°和210°～270° | |
| 語音功能 | 同相、異相、X信號正常、Y信號正常、Z信號正常等語音功能 |
| 絕緣桿尺寸 | 拉伸后長約3.2m；收縮后長約0.6m |
| 數據存儲 | 999組 |
| 測量方式 | 接觸測量：35kV及以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸測試(帶絕緣桿操作) |
| 非接觸測量：35kV以上裸導線，或110kV以上線路采用非接觸核相，逐漸靠近該導線(帶絕緣桿操作) | |
| 輔助接地線測量：低于100V時，如果測量結果不穩定，則需要使用輔助接地線與接地點相連接，增強信號 | |
| 驗電指示 | 有電時探測器發出“嘟--嘟--嘟”蜂鳴聲 |
| 換 檔 | 自動換檔 |
| 采樣速率 | 2次/秒 |
| 儀表尺寸 | 探測器：長寬厚145mm×60mm×48mm |
| 接收器：長寬厚210mm×100mm×44mm | |
| 背 光 | 有 |
| 感應強度控制 | 根據感應的電場強不同，探測器能自動控制放大倍數，便于排線密集場所核相 |
| 數據保持 | 測試模式下按HOLD鍵保持數據，再按HOLD鍵取消保持 |
| 退出功能 | 按ESC鍵退出當前功能界面，返回上級目錄 |
| 無信號指示 | 當接收器沒有收到發射信號時顯示“----”符號 |
| 自動關機 | 開機約30分鐘后，儀表自動關機，以降低電池消耗 |
| 電池電壓 | 當電池電量不足時： |
| 探測器：電源指示燈慢閃，提醒充電 | |
| 接收端：電池電壓低符號顯示，提醒充電 | |
| 額定電流 | 探測器：20mA max；接收器：200mA max |
| 儀表質量 | 探測器：205g(含電池) |
| 接收器：395g(含電池) | |
| 絕緣桿：0.5kg(1根) | |
| 總質量：5.6kg(含儀表箱) | |
| 工作溫濕度 | -10℃～40℃；80%Rh以下 |
| 存放溫濕度 | -10℃～60℃；70%Rh以下 |
| 干 擾 | 無特強電磁場；無433MHz 、315MHz同頻干擾 |
| 絕緣強度 | 絕緣桿：AC 110kV/rms(絕緣桿全部拉伸后，兩端之間) |
| 探測器：2000V/rms(外殼兩端之間) | |
| 接收器：2000V/rms(外殼兩端之間) | |
| 適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求 |
| 符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準 |
