一、EXTECH 380820 簡單介紹 ：

380820通用交流電源和交流功率分析儀可用于測試電壓范圍在85到250VAC，頻率范圍在45到65Hz之間的產品。這款儀表還具有待機功率測量功能，可測試桌面電腦，筆記本電腦，液晶電視，交流適配器/充電器和任何其他連接到交流電源(即使未工作)的持續耗電設備的待機功率(10mW到100W)。電能質量測量功能可用于監控功率，功率系數，電壓，電流和諧波，還具有成本功能，可計算每天，每月和每年的耗電成本。這款設備在出廠時經過充分測試和校準，如精心使用，可保證多年的可靠服務。

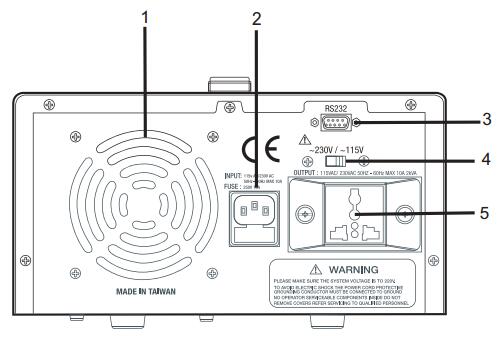

二、EXTECH 380820 儀表圖示 ：

1. 通風：請保持這些端口清潔，在設備背后留有通風空間。
2. 電源輸入：外部電源的輸入插口（有 10A 的保險絲）。輸入是可選擇的（110V 或220V），必須匹配電源開關所選的電壓。
3. RS232 接頭：連接到 PC 串行端口。
4. 電壓開關：選擇輸入電源的電壓（110 或 220V）。
5. 背面板輸出插口：警告：在插入儀表電纜線時，后面板輸出插口是“帶電”的即使在電源關閉時。

三、EXTECH 380820 規格特征 ：

規格 范圍 解析度 準確性
前面板
· 輸出電壓 85?250V（可調） 0.1V ±1％
· 輸出頻率 45至65Hz（可調） 0.01Hz ±0.1Hz
· 功率 10mW至100W 00.1mW ±（1％+ 0.05W）
· 交流電流 5mA至1.5A 2 / 15A 0.1mA
· 功率因數 0?1 0.001 ±0.04
后面板
· 輸出電壓 線電壓 0.1V ±1％
· 輸出頻率 線頻率 0.01Hz ±0.1Hz
· 功率 100mW至2000W 0.1mW ±（1％+ 0.5W）
· 交流電流 5mA至10A 0.1mA ±1％
· 功率因數 0?1 0.001 ±0.04
· 諧波（安培） 1?50次 0.1mA ±1.4％（1-10th）
· THD 0.0?999.9％ 0.1％
· 輸入電源 110或220V; 45至65Hz
· 尺寸 12 x 10.2 x 5.9“（305 x 260 x 151mm）
· 重量 21.8磅（9.9公斤）
· 臺式和筆記本電腦，液晶電視，交流適配器/充電器的待機功率測量（10mW至100W）
· 對于測試產品從85到250VAC，45到65Hz
· 標準功率測量：
· 100mW至1000W（110V）
· 100mW至2000W（220V）
· 電源質量測量（瓦特，功率因數，電壓，電流，諧波）
· 成本函數計算每天，每月和每年的成本
· 99個存儲器位置，用于預設電壓和頻率輸出設置
· 用戶可編程過流保護
· 可通過內置RS-232接口進行編程
· 數據采集模式以2至65,535秒的用戶可編程采樣率將讀數捕獲到您的PC
· 完成交流電源線，RS-232到USB電纜和軟件

四、EXTECH 380820 操作說明 ：

設置超電流保護（OCP）值（正面板輸出）
1. 鍵入所需的 OCP（超電流保護）值，按下 OCP 按鈕確認。OCP 范圍是 0.100A 到1.500A。謹慎地驗證該臨界 OCP 值，在設備關機后該值也不會改變。
2. 當設備處于“工作”輸出模式時，修改 OCP 值或電壓值將把工作模式改為待機模式。因此該步操作應非常謹慎。
存儲并調用電壓和頻率（正面板輸出）
可以把經常使用的電壓和頻率值存儲在內存中，以便快速調用。該儀表有 99 個內存位置。
存儲：1. 應保證正確設置了所需的電壓和頻率值。
2. 按下存儲按鈕（在屏幕上顯示“驗證存儲_”）
3. 用數字鍵盤分配內存位置編號 1 到 994. 按下輸入數值按鈕確認，并保存到內存位置。
5. 當設備處于工作輸出模式時，修改 OCP 值或電壓值會把工作模式改為待機模式，因此該步操作應非常謹慎。
調用：1. 按下調用按鈕（在屏幕上顯示“驗證調用_”）
2. 用數字鍵盤選擇所需的內存位置（1 到 99）
3. 按下輸入數值按鈕確認。現在可以調用在所選內存位置早先保存的電壓/頻率配置。
說明：如果內存位置為空，液晶顯示屏將顯示“空白”。
