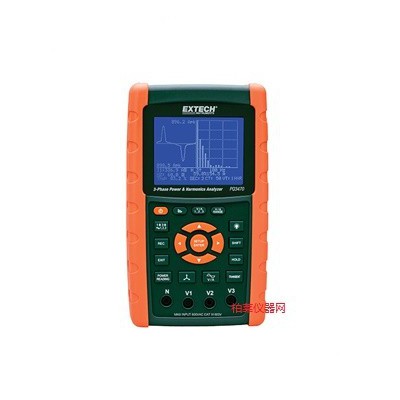

一、EXTECH PQ3470 簡單介紹 ：

PQ3470是一款三相圖形功率和諧波分析儀/數據記錄器，可在可移動SD存儲卡上記錄多達30,000組測量。該儀表具有3相電壓或電流不平衡比（VUR，AUR）和不平衡因子，可捕獲瞬態事件（包括傾角，膨脹和停電），具有可編程閾值（％），寬采樣率范圍（2秒至2小時），內置時鐘/日歷和CAT III 600 Volt安全等級。完成一年保修，4個電壓引線帶鱷魚夾，8節AA電池，SD卡，100-240伏交流適配器和外殼。夾具探頭單獨出售。

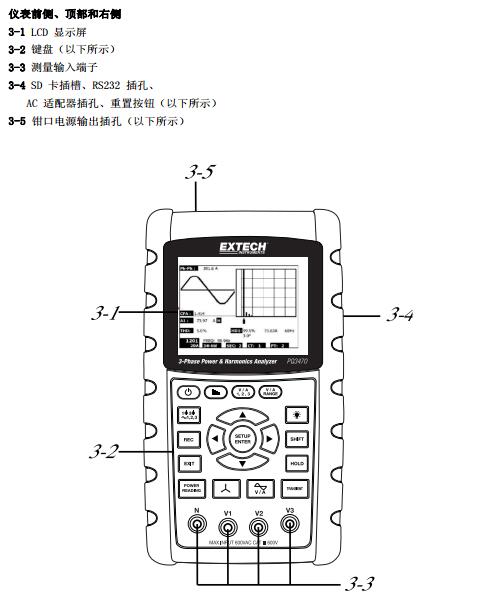

二、EXTECH PQ3470 儀表圖示 ：

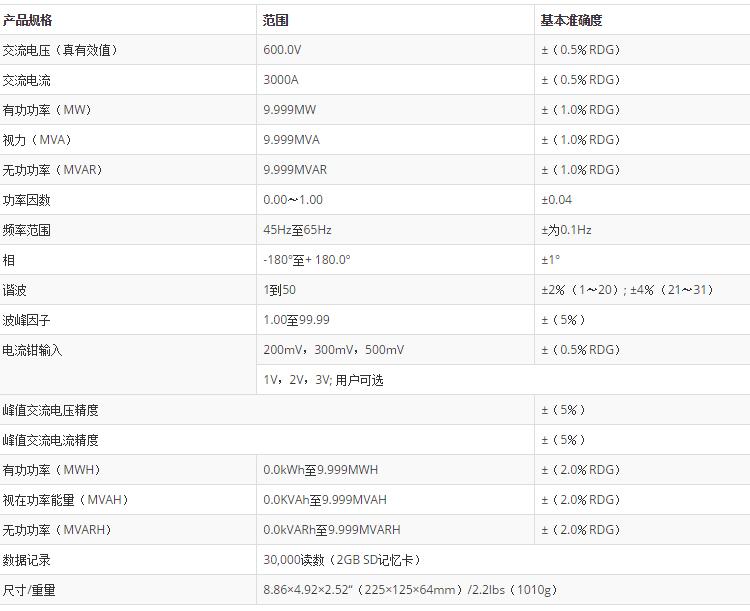

三、EXTECH PQ3470 規格特征 ：

大型點陣，太陽可讀，數字，背光LCD，易于使用的屏幕菜單|完整的系統分析，最多35個參數：
V（相間），V（相對地）
A（相對地）
KW / KVA / KVAR / PF（相）
KW / KVA / KVAR / PF（系統）|
KWH / KVAH / KVARH / PFH（系統）
相角
可選的200A，1200A電流鉗或3000A靈活電流探頭（另售）|可調電流互感器CT（1至600）和高功率配電系統的電位變壓器PT（1至1000）比
諧波和波形同時顯示|總諧波失真分析（THD）
具有三相系統參數的圖形相圖
3相電壓或電流不平衡比（VUR，AUR）和不平衡因子
捕獲具有可編程閾值（％）的瞬態事件（包括傾斜，膨脹和停機）
在MicrosoftExcel?格式的可移動SD存儲卡上記錄30,000讀數
寬采樣率范圍（2秒至2小時）
內置時鐘和日歷
配有4節電壓線，帶鱷魚夾，8節AA電池，SD卡，100-240V AC適配器和外殼。夾具探頭單獨出售。

四、EXTECH PQ3470-30 操作說明 ：

設置模式基本知識
1. 按下 SETUP 按鈕將訪問設置模式。儀表 LCD 上將顯示下方屏幕。
2. 使用向上和向下箭頭來滾動參數。
3. 按下 SHIFT 鍵將打開特定參數進行編輯（LCD 右上角將出現“SHIFT 1”顯示圖標）。.
4. 當打開參數進行編輯（參數變量突出顯示）時，使用向上和向下箭頭來更改參數。
5. 當在 FILE NAME 參數上按下 SHIFT 鍵時，用戶可以選擇所配置文件名的前半部分（例如3P4）。
當再次按下 SHIFT 鍵時，顯示屏上將顯示 SHIFT 2 圖標，用戶可以選擇文件名的后半部分（例如 10001.XLS）。
6. 按下 SHIFT 鍵可使用向上和向下箭頭來繼續滾動其他參數。
7. 請注意，要輸入 RS-232 參數，請滾動至 RS-232 OUT SEL 參數，然后按 SETUP 鍵以打開多頁RS-232 輸出選擇。
8. 要退出設置模式，請按 EXIT 鍵。
