一、EXTECH EX570 簡單介紹 ：

EX570 真有效值自動換擋萬能表。該款儀表可以測量交流/直流電壓，交流/直流電流，電阻，電容，頻率，負荷比，二極管測試，連續性和熱電偶溫度和紅外線溫度。采用堅固的設計，可承受大工作量。本儀表如精心使用和保護，可提供多年的可靠服務。

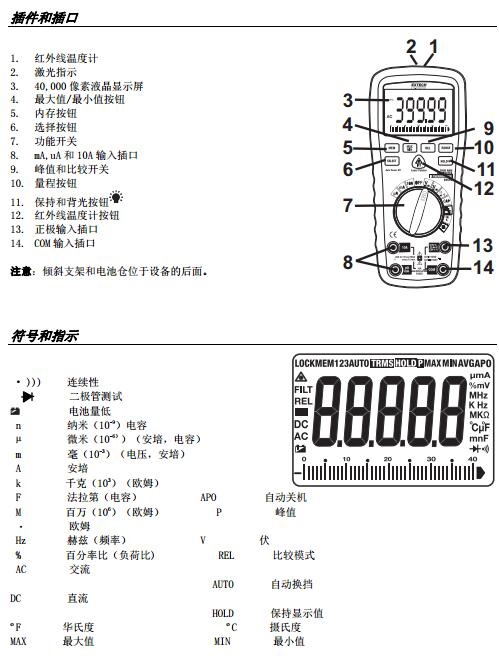

二、EXTECH EX570 儀表圖示 ：

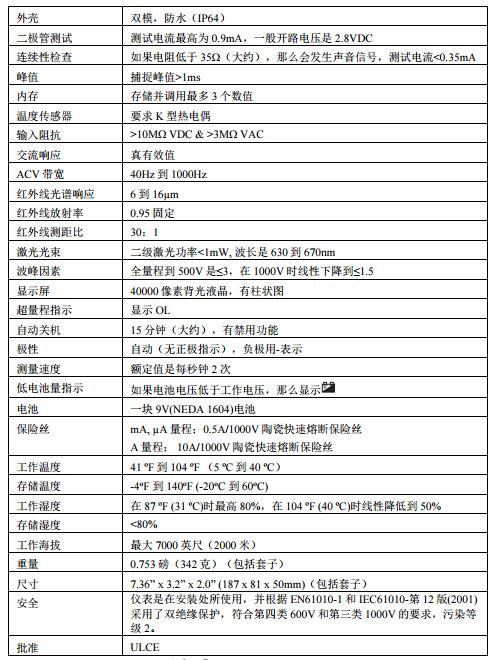

三、EXTECH EX570 規格特征 ：

內置非接觸式紅外線溫度計
真有效值CAT III-1000V，CAT IV-600V，具有0.06％的基本DCV精度
重型雙成型，防水包裝
大背光40,000計數液晶顯示屏，40段條形圖
存儲和調用三個測量的內存
K型熱電偶接觸溫度測量
功能包括HOLD，RELATIVE和PEAK HOLD
1000V輸入保護功能
最小，最大和平均錄音，自動關機，禁用功能
電容，頻率，二極管和連續性功能
完成雙重成型測試線，磁懸掛帶，K型珠絲線溫度探頭，外殼和9V電池

四、EXTECH EX570 操作說明 ：

工作指示
警告： 觸電危險。交流和直流高壓電路都是非常危險的，在測量時應非常小心。
1. 在儀表不使用時應總是切換到關閉位置。
2. 如果在測量過程中顯示屏上出現 OL，說明測量值超過所選的量程。應切換到更高的量程。
交流/直流電壓測量
注意：如果正在開啟或關閉電路上的一臺電動機，那么不要測量直流電壓，因為此時可能會發生高電壓電涌，損壞儀表。
1. 把功能開關旋轉到 V 位置。
2. 按下選擇按鈕，在液晶顯示屏上顯示 DC 或 AC。
3. 把黑色的測試導線香蕉插頭插入到 COM 負極插口中。把紅色的測試導線香蕉插頭插入到 V 正極插口中。
4. 用黑色測試探頭接觸電路的負極一端。用紅色測試探頭接觸電路的正極一端。
5. 讀出顯示屏上的電壓。
直流/交流毫伏電壓測量
警告：如果正在開啟或關閉電路上的一臺電動機，那么不要測量直流/交流電壓。否則可能會發生高電壓的電涌，損壞儀表。
1. 把功能開關旋轉到 mV DC-AC 位置。
2. 把黑色的測試導線香蕉插頭插入到 COM 的負極插口。把紅色的測試導線香蕉插頭插入到 V 的正極插口。
3. 按下選擇按鈕，選擇 DC 或 AC 毫伏。
4. 用黑色測試導線尖頭接觸電路的中性一端。用紅色測試導線尖頭接觸電路的正極一端。
5. 讀出顯示屏上的電壓值。
