一、EXTECH RPM33 簡單介紹 ：

RPM33 數字轉速計可以對下列項目進行快速而精確的測量：轉速 (RPM)、總轉數 (REV)、頻率 (Hz)、表面速度（米每分、英寸每分、英尺每分、碼每分）、長（米、英寸、英尺和碼），具備測量范圍廣、分辨率高、清晰易讀的背光 LCD 顯示屏、MAX-MIN-AVG 讀數存儲、記錄/調用讀數以及激光瞄準。該儀表在交付前均經過完善測試及校準，只要妥善使用，將會使您常年享受其可靠服務。

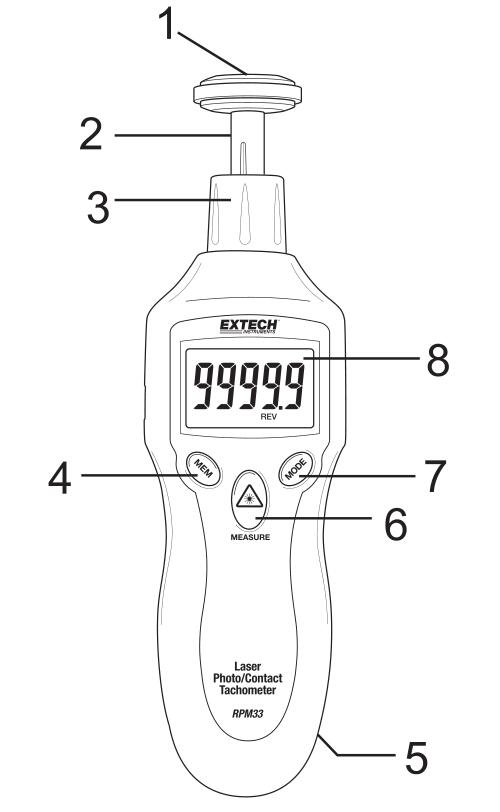

二、EXTECH RPM33 儀表圖示 ：

儀表描述
1. 表面（旋轉圓周）輪配件可連接到軸（配備橡膠錐形和凹形配件）
2. 適配器軸
3. 可拆卸軸環（光電傳感器和激光光源位于軸環下方的儀表頂端）
4. MEM（內存）按鈕
5. 電池倉（后部）
6. MEASURE（測量）按鈕
7. MODE（模式）按鈕
8. LCD 顯示屏
按鍵說明
MEM（內存）按鈕：用于記錄/調用讀數
MEASURE（測量）按鈕：長按以獲取讀數。按下時將開啟用于光電轉速測量的激光筆
MODE（模式）按鈕：短按以切換測量單位。長按 2 秒鐘，在表面速度和長度測量模式之間切換

三、EXTECH RPM33 規格特征 ：

時基  石英水晶
顯示屏 5 位 LCD 顯示屏
激光光源  2 級激光 < 1mW 強度；波長為 630 至 670nm
檢測距離  50 至 500mm（2 至 20"）
采樣時間  0.5 秒（超過 120 rpm）
轉速計精確度  ±（0.05% 讀數 + 1 位數）
內存  測量數據存放在“讀數集”中。讀數集由一 (1) 個瞬時測量值加
MIN/MAX/AVG 讀數組成。每個測量會話可使用十 (10) 個“讀數集”
操作條件  0 °C 至 50 °C（32 °F 至 122 °F）；最高相對濕度 80%
電源  9V 電池
功耗  約  45mA DC
重量  151g (5.3oz.)
尺寸  160 x 60 x 42 mm (6.2 x 2.3 x 1.6")
大5位背光液晶顯示屏
基于微處理器的石英晶體振蕩器保持高精度
存儲/調用存儲器中的10個數據，其中4個參數（測量值，最大值，最小值和平均值）
寬RPM（照片和接觸）和線性表面速度/長度（接觸）測量
激光導向更遠距離非接觸測量高達1.6ft（500mm）
完成接觸輪轉速或線性表面速度/長度，9V電池，反光帶和軟殼

四、EXTECH RPM33 操作說明 ：

非接觸式（光電）轉速計測量
1. 根據上文“測量前的準備工作”章節中的說明準備非接觸式測量。
2. 使用 MODE 按鈕（短按）以選擇 RPM（每分鐘轉數）或 Hz（赫茲：每秒鐘轉數）作為度量單位。
3. 長按 MEASURE 按鈕以開始測量會話。在測試期間按下 MEASURE 按鈕，并在會話結束時松開。
4. 將儀表在 2" 至 20"（50 至 500mm）的距離指向待測設備。確保用反光帶對齊激光束（查看之前章節中的圖表）。
5. 確認當反光帶通過光束時 ( (( )))LCD 顯示屏上顯示監控器圖標。
6. 讀出 LCD 顯示屏上的測量值。
7. 當 MEASURE 按鈕松開時，最后的讀數將在顯示屏上停留 5 至 10 秒鐘。然后“自動關機”功能將關閉儀表。將顯示 HOLD 圖標。
非接觸（光電轉速計）測量注意事項
較強的環境光線可能會干擾反射光束。必要時需遮擋目標區域。
非反光區域必須始終大于反光區域。
如果軸或旋轉的物體正常反光，則必須在使用反光帶前用黑色膠帶或油漆將其遮蓋。
要改善低轉數測量值的重復性。須增加反光帶面積。按照方形反光帶數量劃分顯示屏讀數，以計算每分鐘的實際轉速。
