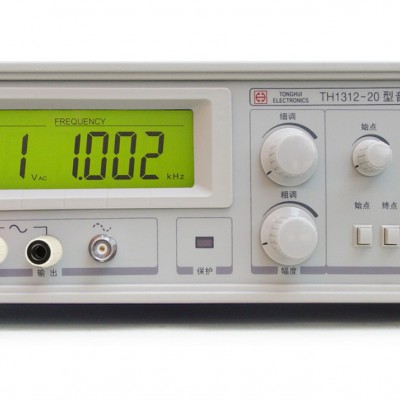

同惠 TH1312-20 音頻掃頻信號發生器
同惠 TH8602-3 線材綜合測試儀
同惠 TH9520A 集成化磁性元件分析儀
同惠 TH2686C 電解電容漏電流測試儀

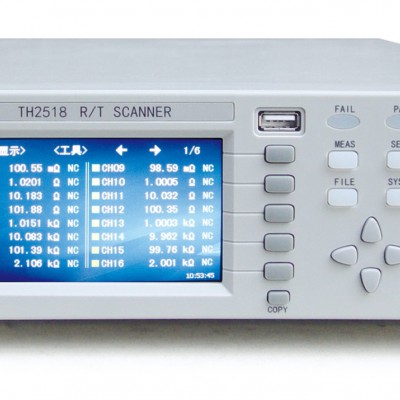

同惠 TH2518 電阻/溫度掃描測試儀
同惠 TH2829C 自動元件分析儀
同惠 TH2268 超高頻數字毫伏表

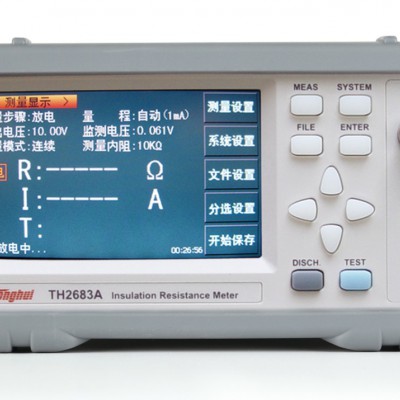

同惠 TH2683A 絕緣電阻測試儀
同惠 TH9010 并行多通道耐壓測試儀
同惠 TH3618C 矢量網絡分析儀
簡介
TH6900系列是寬范圍輸出的可編程開關直流電源，有750W、1500W、3000W三種功率21個型號可選。儀器支持同型號主從并聯最多達10臺，從而滿足更高的輸出電流和輸出功率需求。
TH6900系列支持序列測試功能，允許用戶設置一系列的電壓、電流、功率，并且自動的以設置的規則輸出，更好的滿足用戶對自動測試和老化測試等應用。儀器可以存儲 50 個序列，每個序列包含 22 個步驟，每一步的功能都可以獨立設置，共有 12 種獨立的功能，包括循環控制、斜率模式輸出等豐富的控制功能。
該款儀器可以根據設定的電壓、電流等參數輸出正弦波、矩形波、三角波、梯形波等，基于這些波形用戶可以組成一個序列輸出，序列最多可以設置十個步驟，每一個步驟可以設置任何一種波形以及波形的持續時間，方便用戶測試產品。此外，TH6900電源具備太陽能電池陣列模擬功能，除了可以通過上位機軟件實現CC、CV、EN50530等模式輸出外，單機還內建模型用于模擬太陽能電池陣列輸出曲線。
本系列電源還具有可調的上升沿及下降沿速度。各種模式下（源 CV、CC、CP） 均支持設置上升、下降時間，設定范圍為 0.01S~999.99S。
技術參數
參數
型號
TH6940-60
TH6980-30
TH69200-12.5
TH69360-7.5
TH69500-5
TH69750-3
TH691000-2.5
額定輸出
電壓
40V
80V
200V
360V
500V
750V
1000V
電流
60A
30A
12.5A
7.5A
5A
3A
2.5A
功率
750W
效率
≤92%
≤92%
≤92%
≤93%
≤93%
≤93%
≤93%
負載調整率
電壓
≤0.05%FS（0-100%的負載調整率）
電流
≤0.15%FS（0-100%ΔUDC 的負載調整率）
電源調整率
電壓
≤0.02%FS (±10%ΔUAC 輸入)
電流
≤0.05%FS (±10%ΔUAC 輸入)
設定值解析度
電壓
10mV
10mV
10mV
10mV
10mV
10mV
10mV
電流
10mA
10mA
10mA
1mA
1mA
1mA
1mA
回讀值解析度
電壓
10mV
10mV
10mV
10mV
10mV
10mV
10mV
電流
10mA
10mA
10mA
1mA
1mA
1mA
1mA
編程精度
(25℃±5℃)
電壓
≤±(0.05%+0.04%FS)
電流
≤±(0.15%+0.1%FS)
功率
≤±0.8%FS
回讀精度
(25℃±5℃)
電壓
≤±(0.05%+0.04%FS)
電流
≤±(0.15%+0.1%FS)
功率
≤±0.8%FS
紋波與噪聲
RMS
(20Hz-300kHz)
10mVrms
10mVrms
20mVrms
40mVrms
50mVrms
75mVrms
100mVrms
P-P
(20Hz-2MHz)
75mVpp
100mVpp
175mVpp
250mVpp
325mVpp
500mVpp
650mVpp
上升時間
空載10%-100%
≤2ms
上升時間
滿載10%-90%
≤30ms
保護功能
OTP, OVP, OCP, OPP, PF
主從并聯
通過真實主-從操作，可連接多達 10 臺產品（經共享總線)
保護功能
OTP, OVP, OCP, OPP, PF
隔離耐壓
1000VDC（輸出對大地）
存儲
10組工作模式；50個序列，每組20步驟
模擬接口
規格
內置 15-針 D-Sub 母插，電隔離
信號范圍
0~5V 或 0~10V(可切換)
U / I / P 精度
0~10V: ≤0.2%FS 0~5V: ≤0.4%FS
通訊接口
標配
RS232、USB HOST
選配
RS485、CAN、GPIB、LAN
供電電源
相數
1ph+N+PE
電壓
220VAC±10%
頻率
45~66Hz
功率因數
≥0.99
工作環境
室內型； 工作溫度： 0~50℃， 濕度： <80%, 無凝露， 儲存溫度： -20~70℃，海拔：<2000m
尺寸W×H×D(mm)
482mm×88mm×455mm (W×H×D) 標準機箱，高度 2U
重量
9.6kg
