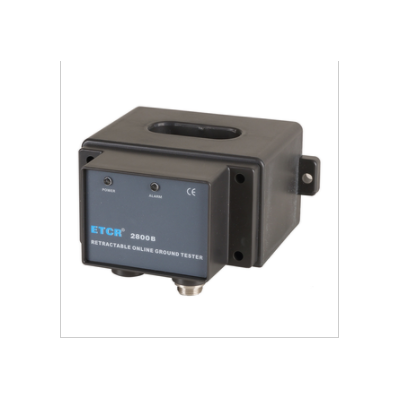

型 號 | 結構 | LCD | 聲光報警 | 報警設置 | GPRS通訊 |
ETCR2800B | 閉環 | 無 | 有 | 后臺設置 | 選購 |
ETCR2800C | 閉環 | 有 | 有 | 有 | 選購 |
ETCR2800KB | 開合式 | 無 | 有 | 后臺設置 | 選購 |
ETCR2800KC | 開合式 | 有 | 有 | 有 | 選購 |
ETCR2800N | 閉環內置式 | 無 | 無 | 后臺設置 | 選購 |
ETCR2800T | 閉環不銹鋼殼體 | 無 | 無 | 后臺設置 | 選購 |
注：B型、KB型必須組建網絡使用，C型、KC型可獨立安裝使用，也可以自行組建網絡使用。
三．技術規格
功 能 | 回路接地電阻在線監測、金屬回路聯結電阻在線監測、接地狀況監測 |
CT 結 構 | 閉環（B、C型） 開合式（KB、KC型） |
電 源 | 檢測儀：6VDC～12VDC，150mA Max. (Ui：9V；Ii：150mA；Ci:0μF；Li:0mH；Pi：0.1W)（用戶外部提供) ，本安設備與安全柵的匹配關系：Uo≤Ui，Io≤Ii，Po≤Pi，Co≥Ci，Lo≥Li。 |
電阻量程 | 0.01Ω～200Ω（ETCR2800B、ETCR2800C） |
0.01Ω～100Ω（ETCR2800KB、ETCR2800KC） | |
分 辨 率 | 0.001Ω |
精 度 | ±2%rdg±3dgt(20℃±5℃，70%RH以下) |
CT尺寸 | 60mm×28mm（B、C型） 56mm×26mm（KB、KC型） |
溢出指示 | 顯示值大于200Ω時，LCD顯示“OLΩ”符號 |
電源通訊線 | 1條，長1米(5芯線) |
接線標識 | 紅/棕色---電源輸入正；黑色---電源輸入地； 藍色---RS485信號正；灰色---RS485信號負； 白---屏蔽地； (電源輸入地與屏蔽地可以短路連接) |
通訊方式 | 有線網絡組網時：RS485通信方式(支持ModBus協議) 無線網絡組網時：RS485或GPRS通信方式(支持ModBus協議) |
網絡點數 | 有線網絡：1～255個接地點，可擴展 無線網絡：60000個接地點，可擴展 |
通訊距離 | 有線網絡：約1500米，可擴展 無線網絡：不限制 |
報警指示 | B型、KB型：檢測儀聲光報警 C型、KC型：檢測儀聲光報警和LCD顯示 |
報警設置 | B型、KB型：后臺設置 C型、KC型：檢測儀面板設置、后臺設置 |
數據顯示 | B型、KB型：無 C型、KC型：4位LCD直接顯示 |
LCD尺寸 | 47mm×28.5mm（僅C型、KC型） |
外形尺寸 | 檢測儀：132mm×130mm×76mm（B、C型） 檢測儀：124mm×118mm×76mm（KB、KC型） |
質 量 | 檢測儀：約1KG； |
工作溫濕度 | -20℃～55℃；20％RH～90％RH |
溫濕度誤差 | 不超過5% |
換 檔 | 全自動換檔 |
地線干擾電流 | 應避免 |
外部磁場 | ＜40A/m |
外部電場 | ＜1V/m |
單次測量時間 | 約0.5秒 |
功 耗 | 檢測儀：150mA Max. |
防爆標志 | Ex ia ⅡB T3 Ga |
防爆合格證號 | CE13.226 2X |
防護等級 | IP54 |
供電方式 | 外部提供電源，危險場所使用時，電源必須通過直流信號輸入隔離式安全柵接入檢測儀，安全柵置于非危險場所內。 |
