| 發射機規格 |
|
|
| 型號 | VICTOR 7500 | VICTOR 7500A |
| 功 能 | 產生脈沖編碼電流信號；顯示剩余電池電壓 | 發射復合脈沖頻率電流信號，顯示剩余電池電壓，發射狀態動態指示 |
| 電 源 | 11.1V大容量可充鋰電池，充滿電連續工作約8小時 |
| 顯示模式 | 超大LCD實時顯示剩余電池電壓 |
| 脈沖電壓 | 500V(停電識別時) |
| 脈沖電流 | 最大30A（取決于回路電阻的大小） | 最大5A（取決于回路電阻的大小） |
| 脈沖頻率 | 1次/秒 |
| 脈沖寬度 | 2ms |
| 測試線長 | 5米，帶鱷魚夾，紅黑各1條 | 3米，帶鱷魚夾，紅黑各1條 |
| 背光控制 | 有，白色背光燈 |
| 抗 壓 | 發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力 |
| 耐 壓 | AC 3700V/rms(儀器箱頂面與底面之前) |
| 電磁特性 | IEC61326(EMC) |
| 參考安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2) |
|
|
|
| 接收機規格 |
|
|
| 基本功能特點 | VICTOR 7500 | VICTOR 7500A |
| 功 能 | 電纜識別（識別并解碼脈沖電流信號）；交流電壓測量 | 帶電電纜識別、停電電纜識別；交流電壓、電流、頻率測量 |
| 電 源 | 7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約6小時 |
| 額定電流 | 約180mA max | 約300mA max |
| 顯示模式 | 3.5寸真彩液晶屏顯示，彩色電子表盤指示 | 3.5寸真彩液晶屏顯示，彩色圖標指示 |
| 電纜識別成功 | 綠色光柵順時針動態指示 | 綠色打鉤圖標指示（√） |
| 非目標電纜 | 紅橙色光柵逆時針動態指示 | 紅橙色打叉圖標指示（×） |
| 接收機尺寸 | 長寬厚207mm×101mm×45mm |
| 柔性線圈 | 長約630mm，線徑6 mm或12.5mm |
| 線圈內徑 | φ200mm |
| 引線長度 | 柔性線圈引線長度：2m |
| 電壓測試線 | 長1m (紅黑各1條) |
| 檢測范圍 | 停電識別：線圈可檢測回路電阻為0Ω～2kΩ的脈沖信號；檢測回路電阻為2kΩ時，需保證發射機電池電量為10V以上 | 停電識別：線圈可檢測回路電阻為0Ω～10kΩ的脈沖信號；檢測回路電阻為10kΩ時，需保證發射機電池電量為11V以上 |
| 帶電識別：線圈可檢測回路電阻為0Ω～200Ω的脈沖信號；檢測回路電阻為200Ω時，需保證發射機電池電量為11V以上(一般可以達到線纜長度0-5公里，主要由接地電阻與線纜電阻決定) |
| 量程 | 交流電壓：AC 0.01V～600V(50Hz/60Hz) | 交流電壓： 0.00V～600V(50Hz/60Hz) |
| 交流電流： 0.00A～5000A(50Hz/60Hz) |
| 電流頻率： 45Hz~70Hz |
| 精度 | 交流電壓：±1%±1dgt | 交流電壓：±2%±3dgt |
| 交流電流：±2%±3dgt |
| 電流頻率：±2%±3dgt |
| 停電識別阻抗 | 2000歐 | 8000歐 |
| 識別信號 | 彩色光柵動態顯示信號強度 | 彩色信號幅度和數字顯示 |
| 檢測速率 | 約1次/秒 |
| 背光控制 | 按上下箭頭鍵可以調節LCD背光亮度 |
| 自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 | 開機約30分鐘后，儀表自動關機，以降低電池消耗 |
| 電池電壓 | 當電池電壓低于6.5V時，電池電壓低符號顯示，提醒給電池充電 | 當電池電壓低于6.5V時，電池電壓低圖標顯示，提醒給電池充電 |
| 接收機質量 | 電流鉗：172g;接收機：370g(帶電池) | 電流鉗172g；接收機370g(帶電池) |
| 絕 緣 | 儀表線路與護套外殼之間≥100MΩ | AC2000V/rms(外殼前后兩端之前) |
| 適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
| 注：VICTOR 7500僅限于目標電纜為停電的電纜，即不帶電識別；VICTOR 7500A可帶電識別。 |
|
|
|
第5年
VICTOR 841D 測距儀

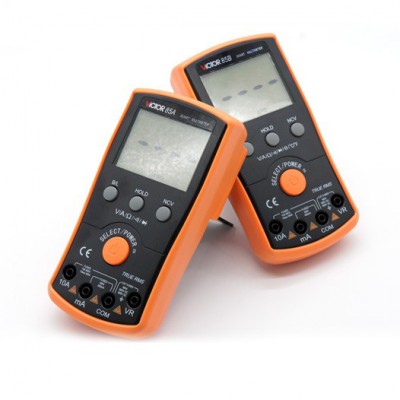

VICTOR 85A/B數字萬用表

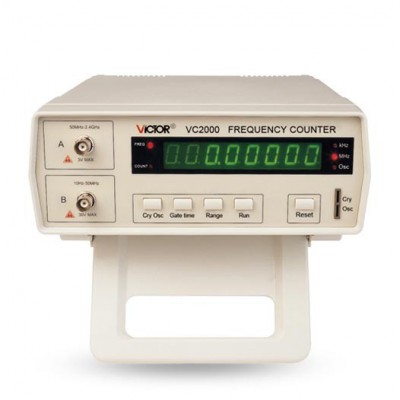

勝利VICTOR VC2000頻率計
VICTOR 821B一氧化碳檢測儀

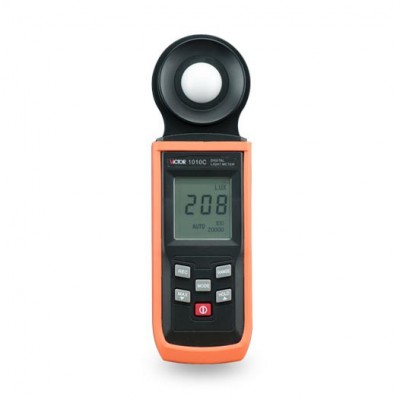

VICTOR 1010C數字式照度計
VICTOR 6016B+/6056D鉗形表

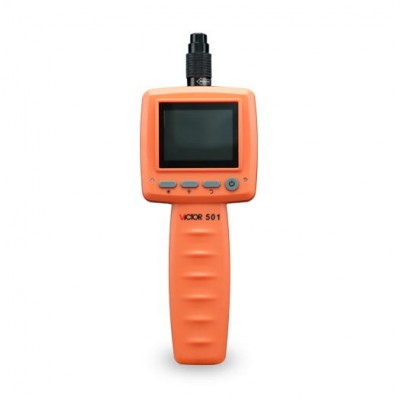

VICTOR 501便攜式內窺鏡

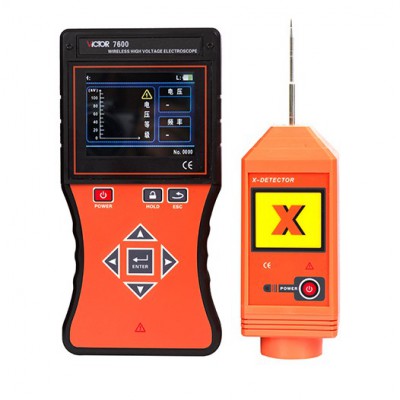

勝利VICTOR 7600無線高壓驗電器
VICTOR 91非接觸式高電壓驗電器

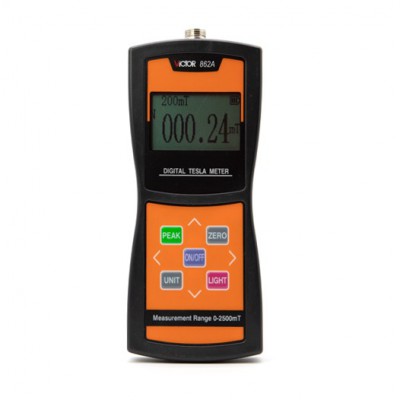

VICTOR 862A/862B/862C數顯特斯拉計
