PEM RCT1A

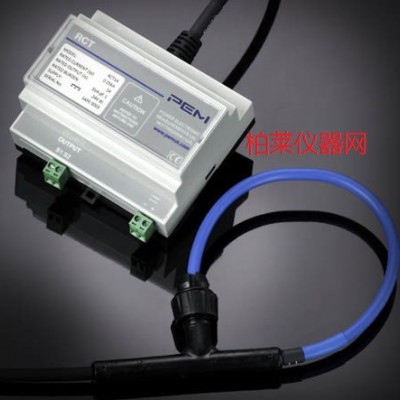

PEM RCT1A是一種真正的電流互感器（CT）替代品，但具有薄，輕，柔性，環繞式Rogowski（感應）線圈的所有內在優勢。就像CT一樣，RCT1A次級輸出是工業標準的0到1A（5VA pf 1）瞬時電流，與測得的初級電流成正比。
通常，RCT1A與電源，電流和電能質量計一起使用，是改造應用中CT的理想替代品，可避免工廠停機，安裝空間有限的應用，特別是安裝了用于0至1A CT輸入的現有監控設備的情況。
產品特點：
可追溯校準（包括證書）
沒有磁性材料意味著優異的線性度<0.2％（讀數值）
完全隔離的測量
隔離電源2kVdc
線圈額定為2kVpeak（耐受測試為4kVrms / 50Hz / 60秒）
小型DIN導軌（或面板安裝）外殼 - 額定UL94 V-0
應用
使用現有的1A / 5A計量系統進行回溯電流監測
靈活的夾式，RCT1A感應線圈和體積龐大的固定磁芯計量電流互感器，均為4000A額定電流直到最近，柔性線圈電流傳感器（Rogowski線圈）提供了與測量電流成比例的電壓或mA輸出; 適用于數據采集系統，但與傳統安裝的1A / 5A計量系統不兼容。采用PEM Ltd.的新型RCT1A電流傳感器消除了這種兼容性問題.RCT1A是一款靈活的，環繞式，輕量級電流傳感器，輸出為0-1A。它允許安全和簡單的安裝，并與通常由電流互感器（CT）供電的電表兼容。
如果安裝需要工廠停工，安裝“回顧性”電力和能源監控系統可能成本很高。安裝條件通常不夠完美，缺乏空間意味著母線必須重新定位，以適應大型鐵芯CT，使得關閉不可避免。當企業的性質不能適應電力關閉，例如醫院時，這就產生了一個特殊的問題。
其他應用包括：
權力
電弧爐
建設服務
自定義版本
Rogowski線圈浸入變壓器油中
長線圈和電纜線
PEM RCT1A
PEM RCTi
PEM RCTi 3
PEM RCTrms
PEM RCTrms 3
| 型號 | 測量 類型 | 額定量程 | 輸出類型 | 精度 | 功耗 | 測量帶寬（-3dB） | 線圈長度 | |
|---|---|---|---|---|---|---|---|---|
| RMS,(A) | 滿量程 | 最大值 | ＜2000A | ≥2000A | mm | |||
| RCTi | 單相 | 250,500,800,1K,1.6K,2K,2.5K,3K,4K, 5K,8K,10K,16K,20K,25K,30K,40K,50K | 5.0Vrms (±7.07Vmax) | 1% | 0.4W | 0.6Hz-1MHz 0.6Hz-600KMHz | 0.2Hz-1MHz 0.2Hz-600KMHz | 300,500,700 可定制 |
| RCTi-3phase | 三相 | 250,500,800,1K,1.6K,2K,2.5K,3K,4K, 5K,8K,10K,16K,20K,25K,30K,40K,50K | 5.0Vrms (±7.07Vmax) | 1% | 1.2W | 0.6Hz-1MHz 0.6Hz-600KMHz | 0.2Hz-1MHz 0.2Hz-600KMHz | 300,500,700 可定制 |
| RCTrms | 單相有效值 | 100,250,500,800,1K,1.6K,2K,2.5K,3K, 4K,5K,8K,10K,16K,20K,25K,40K,50K | 4-20mA | 1.5% | 0.7W | 2Hz-100KHz | 300,500,700 可定制 | |
| RCTrms-3phase | 三相有效值 | 100,250,500,800,1K,1.6K,2K,2.5K,3K, 4K,5K,8K,10K,16K,20K,25K,40K,50K | 4-20mA 0-5v | 1.5%/1% | 1.2W | 0.6Hz-1MHz 0.6Hz-600KMHz | 0.2Hz-1MHz 0.2Hz-600KMHz | 300,500,700 可定制 |
| RCT1A | 單相 | 500,800,1K,1.6K,2K,2.5K,3K,4K,5K, 8K,10K,16K,20K,25K,30K,40K,50K | 1A | 1% | 3.5W/15W | 0.3Hz-5KHz | 300,500,700 可定制 | |
