日置 3506-10 C測試儀
適用于電池測量，保證組合精度
● 可以進行電壓計和電池測試儀切換并測量
● 最大66ch（2線）～18ch（4端子）
● 考慮到阻抗測量的回路設計，減少測量誤差（影響量0.01%f.s.※1）
※ 1 BT4560 100mΩ量程、R測量、測量頻率1kHz時
● 適用于電池單元的OCV測量、內部電阻測量、外部電位測量
● 還能測量電池模塊（最高DC 60V）
掃描模塊機架不標配多路掃描模塊。請根據測量用途購買選件中的模塊。
多通道進行電池的多種測量。保證組合精度。

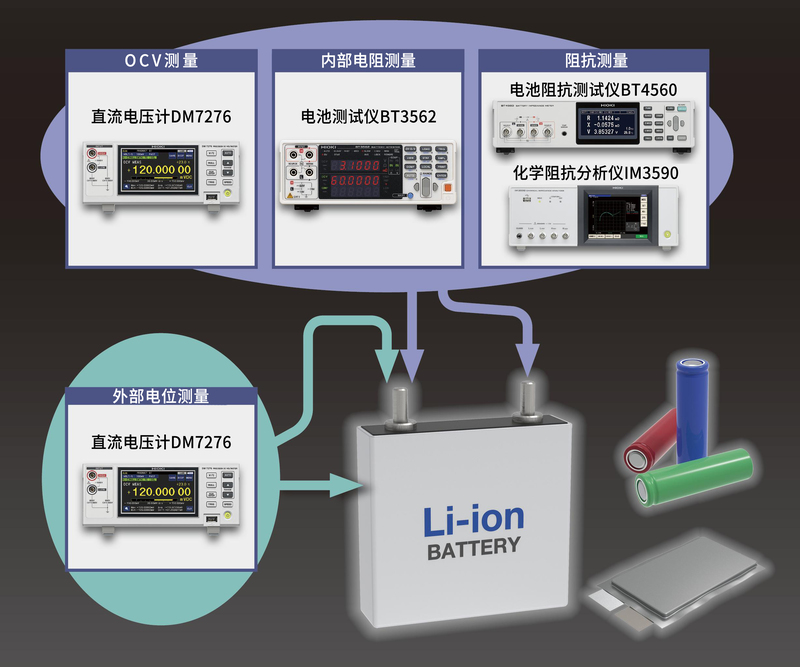

通過將SW1001和針對電池的各種測試儀組合使用，能夠多通道的進行電池單元的OCV（開路電壓）測量、內部電阻測量、低頻響應電阻測量、Cole-Cole plot、外部電位測量。
| 插槽數 | 3個 |
|---|---|
| 對應模塊 | 多路掃描模塊SW9001（2線式/4線式） 多路掃描模塊SW9002（4端子對（BT4560等四端子對構造的儀器）/2線式） |
| 可連接測試儀臺數 | 最多2臺 2線式1臺+4線式1臺，或者2線式1臺+4端子1臺 |
| 最大輸入電壓 | DC 60V（不能連接超過DC 60V的電池組），AC 30 Vrms, 42.4 Vpeak, 對地最大額定電壓: DC 60 V |
| 通訊接口 | LAN, USB, RS-232C (用于主機，用于測試儀) |
| 功能 | 通道切換、接線方式、掃描功能、通訊指令傳輸、通道延遲、屏蔽切換 |
| 電源 | AC 100 V?AC 240 V / 30 VA (50/60 Hz) |
| 體積及重量 | 215W × 132H × 420D mm, 3.7 kg |
| 附件 | 電源線 ×1, 使用說明書 ×1, 使用上的注意事項 ×1, USB驅動CD ×1 |
基本參數 多路掃描模塊
| SW9001 | SW9002 | |
| 接線方式 | 2線式或者4線式 | 4端子（6線式）或2線式 |
| 通道數 | 22ch（2線式）/11ch（4線式） | 6ch（4端子）/6ch（2線式） |
| 接點方式 | 電樞繼電器 | |
| 通道切換時間 | 11ms（不含測量時間） | |
| 最大允許電壓 | DC 60 V, AC 30 Vrms, 42.4 Vpeak | |
| 最大允許電流 | DC 1 A, AC 1 Arms | DC 1 A, AC 1 Arms (SENSE), DC 2 A, AC 2 Arms (SOURCE, RETURN) |
| 最大允許功率 | 30 W (電阻負載) | |
| 對地最大額定電壓 | DC 60V | |
| 體積及重量 | 25.5W × 110H × 257D mm, 210 g | 25.5W × 110H × 257D mm, 196 g |
| 附件 | 使用說明書×1 | |
