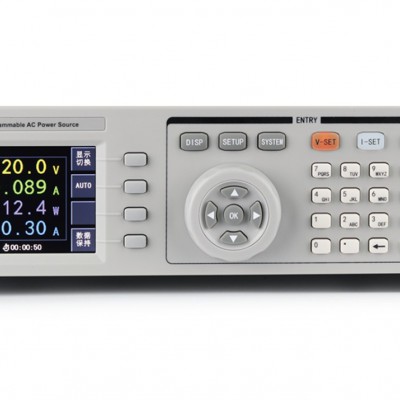

同惠 TH7110 可編程線性交流電源
同惠 TH3421 多通道數字功率計
同惠 TH1912 數字交流毫伏表
同惠 TH1953 五位半數字多用表
同惠 TH1312-60 音頻掃頻信號發生器
簡介
TH9110/TH9110A交直流耐壓/絕緣電阻測試儀是同惠多年電氣安規測試儀器設計的經驗，最新設計的具有500VA大功率，最大輸出交流5kV/100mA，符合大功率耐壓測試需求，以及符合EN50191的設備安全標準。
TH9110/TH9110A系列除了基本的交流、直流、絕緣電阻測試外，增加了崩潰電壓測試功能 ，可分析產品的擊穿點電壓，滿足特定客戶對產品高壓可靠性檢測的要求; 同時具有開短路檢測功能，解決了用戶在測試安規產品時的可靠性和準確性問題，輸出時同步進行接觸檢查，避免漏檢，提升測試可靠度與效率。
TH9110/TH9110A使用7寸LCD彩色顯示屏，并將測試結果用大字符顯示，更加清晰直觀，方便操作與判斷。同時浮地輸出設計、觸電保護功能等，更加確保了客戶即使在不小心接觸到高壓測試端的時候也不會被電擊傷害，保護操作人員的安全，操作時無后顧之憂。
技術參數
型號
TH9110
TH9110A
耐壓測試
輸出電壓
AC
電壓范圍
0.05 ~ 5.0kV
電壓波形
50/60Hz ±0.1% 正弦波
輸出功率
500VA（5.0kV 100mA）
DC
電壓范圍
0.05 ~ 6.0kV
輸出功率
150VA（6.0kV 25mA）
負載變動率
±（1%設定值 + 0.2%滿刻度） （額定功率）
電壓精度
1% 設定值 + 0.1% 滿刻度
電壓分辨率
2V
電流測試范圍
AC
電流范圍
0.001mA-120mA（電壓≤4kV）0.001mA-100mA（電壓>4kV）
電流分辨率
0.001mA
電流精度
±（1%讀值 + 0.5%滿刻度）
DC
電流范圍
0.0001mA-25mA（電壓≥1.5kV） 0.0001mA-20mA（電壓＜1.5kV）
電流分辨率
0.1uA
電流精度
±（1%讀值 + 0.5%滿刻度）
最大短路電流
200mA (僅交流測試)
快速放電功能
測試結束后自動放電（DCW）
絕緣電阻測試
輸出電壓
DC : 0.05 ~ 5.0kV
電壓分辨率
2V
電壓精度
1% of 設定值 + 0.1% 滿刻度
電阻測試范圍
1MΩ-50.0GΩ
電阻分辨率
0.1MΩ
電阻測試精度
電壓>1000V
1MΩ ~ 1GΩ : ± (3% + 0.1% 滿量程)
1GΩ ~ 10GΩ : ± (7% + 2%滿量程)
10GΩ ~ 50GΩ : ± (10% + 1%滿量程
電壓≧500V ,≦1kV
0.1MΩ ~ 1GΩ : ± (3% + 0.1% 滿量程)
1GΩ ~ 10GΩ : ± (7% + 2%滿量程)
10GΩ ~ 50GΩ : ± (10% + 1%滿量程)
電壓<500V
0.1MΩ ~ 1GΩ : ± (3% + (0.2*500/Vs)%量程)
快速放電功能
測試結束后自動放電
電弧偵測
程序設定
AC
1mA - 20mA
DC
1mA - 10mA
OSC開短路偵測
采樣標準電容范圍
0.001～40nF
開路判斷范圍
10%～100%
短路判斷范圍
100%～500%
時間設定
測試時間
0.3～999s，0 表示持續測試
上升時間
0.1～999s，0 表示關閉
下降時間
0.1～999s，0 表示關閉
等待時間
0.1～999s，0 表示關閉 （僅直流耐壓）
安全防護功能
高壓浮動輸出
測試模式
ACW、DCW、IR
----------
漏電流
＜3.5mA ac/dc
觸電保護
0.5mA ±0.25mA 可選擇:打開或關閉
啟動保護 Interlock
引腳接低，才允許高壓輸出
面板操作保護
鍵鎖、密碼
報警指示
合格: 短音,綠燈; 不良品 : 長音,紅燈
存儲與接口
內部存儲器
可存儲 100 個文件，每個文件可編輯 50 個步驟
標配接口
RS232、USB DEVICE、USB HOST、LAN、HANDLER
選配接口
GPIB
環境溫度與濕度
參數比對溫度
18℃～28℃，濕度: 30%～70%RH
正常工作溫度
0℃～45℃，濕度: 20%～90%RH
儲藏環境溫度
-10℃～55℃，濕度:< 80%RH
一般指標
電源
100V～240VAC，47Hz～63Hz
功率
空載:< 100W 額定功率:1000W
尺寸
430mm（W）x 132mm（H）x 500mm（D）
重量
21Kg
