一、EXTECH SDL600 簡單介紹 ：

SDL600 型聲級計。該儀表可顯示并存儲聲壓級范圍在 30 至 130 db 之間的讀數。SDL600 型聲級計符合 ANSI 和 IEC 61672 2 級標準，具有‘A’和‘C’頻率加權以及 FAST（快速）和 SLOW（慢速）響應時間功能。記錄的數據讀數保存在 SD 卡中,以便傳輸到 PC。該儀表在交付前均經過完整測試及校準，只要妥善使用，您便可常年享受其可靠服務。

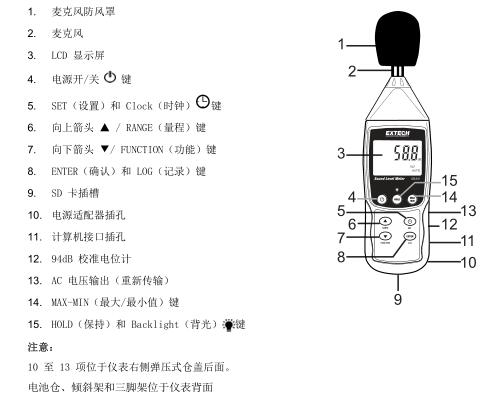

二、EXTECH SDL600 儀表圖示 ：

三、EXTECH SDL600 規格特征 ：

顯示屏  2 x 1.5”（52 x 38mm）背光 LCD
狀態指示燈  超量程（----）和低電量
麥克風  12.7mm（0.5”）駐極體電容器麥克風
測量單位  分貝
測量范圍  自動和手動（30 至 80、50 至 100 和 80 至 130dB）
頻率范圍  31.5 Hz 至 8 KHz
頻率加權  可選擇‘A’或‘C’
時間響應  可選擇 Fast（125ms）和 SLOW（1sec）
校準  校準電位計與外部（可選）校準器一起使用
數據記錄儀采樣率  自動：1、2、5、10、30、60、120、300、600、1800、3600
秒。請注意，一 (1) 秒采樣率在運行較慢的計算機上可能
會導致某些數據丟失。
手動：將采樣率設置為“0”。
存儲卡  SD 卡類型（1GB 至 16GB 容量）
顯示屏更新率  約 1 秒。
數據輸出  RS-232 / USB PC 計算機接口
AC 輸出  0.5V AC rms 滿量程值，600ohm 輸出阻抗
適用標準  IEC61672-1:2002 2 級；ANSI S1.4:1983 2 類，
工作溫度  32 至 122 ° F（0 至 50 ° C）
工作濕度  最大 85% 相對濕度
電源自動關閉  不活動超過 10 分鐘（可禁用）
電源  六 (6) 節 1.5 VDC 電池（選配 9V 交流適配器）
耗電量  常規運行（背光和數據記錄儀關閉）：約 12mAdc
背光關閉，數據記錄儀開啟：約 51mAdc
若背光開啟，將增加約 6mAdc
重量  0.94 lbs（428g），含電池
尺寸  主儀表：9.8 x 2.9 x 1.9” (250 x 73 x 47.5mm)
麥克風：0.5”（12.7mm）外徑
高精度±1.4dB符合ANSI和IEC 61672-1 2類標準
30?130dB測量范圍
自動或手動測距
交流模擬輸出用于連接分析儀或記錄儀
大背光液晶顯示屏
手動存儲99個讀數，通過2G SD卡存儲20M讀數
數據記錄器日期/時間戳，并以Excel?格式存儲在SD卡上的讀數，便于傳輸到PC
用戶可編程采樣率：1?3600秒
最小/最大，數據保持，自動關機
配備6節AA電池，SD卡，風屏和硬便攜包

四、EXTECH SDL600 操作說明 ：

測量注意事項
1.  風吹過麥克風時會增加噪聲的測量值。使用提供的風擋（適用時）將麥克風蓋住。
2.  如可能的話，每次使用前校準儀器。特別是在聲級計很久沒用的情況下。
3.  切勿在溫度或濕度均較高的區域存放或操作該儀器。
4.  使聲級計與麥克風保持干燥。
5.  避免劇烈的震動。保護儀表使其免受沖擊。切勿將其跌落。運輸期間，應將儀表放在附隨的便攜箱內。
6.  在長時間存放聲級計之前取下電池。
基本操作
1.  按住電源按鈕 至少 1.5 秒鐘，開啟儀表。
2.  儀表默認選擇 AUTO RANGE（自動量程）、‘A’頻率加權和‘FAST’時間響應。
3.  在 SETUP Mode 下選擇‘A’或‘C’頻率加權。
4.  按下 FUNCTION 按鈕可選擇‘Fast’和‘Slow’響應時間。當所需的設置顯示時，松開按鈕。
注意：此操作還可用于進入 PEAK HOLD（峰值保持）操作模式。
5.  手持儀表或使用三角架將儀表安裝在所需的位置上。
6.  要選擇量程，按住 RANGE 按鈕直至所需的量程顯示（AUTO，30 至 80、50 至 100 或 80 至130db）。聲壓級讀數應處于所選的量程的中間位置。如果破折號顯示在顯示屏上，如有可能，選擇新的量程。注意：儀表的總量程是 30 至 130 db。
7.  聲級計讀數顯示在 LCD 中央的較大數字區域。
8.  要關閉該儀表，按住電源按鈕 1.5 秒種以上。
