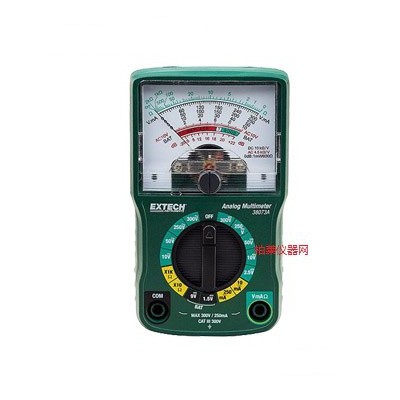

一、EXTECH 38073A 簡單介紹 ：

38073A 這種袖珍模擬萬用表配備了測量功能，完美的電工，業余愛好者，電子技術員或tinkerer，學生，和家庭DIY'er。38073A提供6種功能，包括測試引線和易于閱讀的彩色編碼模擬顯示器。使用此儀表可對連接到冰箱，干衣機和其他電器等插座以及家庭，辦公室或車庫中的電子設備的電源插座和設備執行基本故障排除。迷你模擬萬用表可測量 交流/直流電壓﹐直流電流(DC mA)﹐ 電阻﹐分貝 (dB)﹐及1.5V/9V 電池。該儀表在交付前均經過全面測試及校準，只要妥善使用，您便可常年享受其可靠服務。

二、EXTECH 38073A 儀表圖示 ：

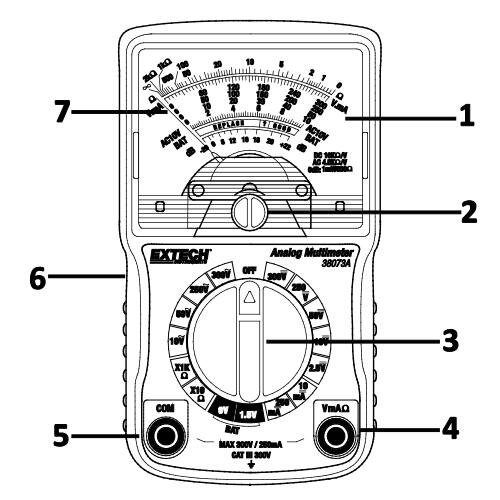

儀表說明
1.  模擬刻度
2.  機械調零螺絲
3.  旋轉開關
4.  V-mA-? 正極輸入插孔
5.  COM 負極輸入插孔
6.  零 ? 調整撥鍵
7.  指針

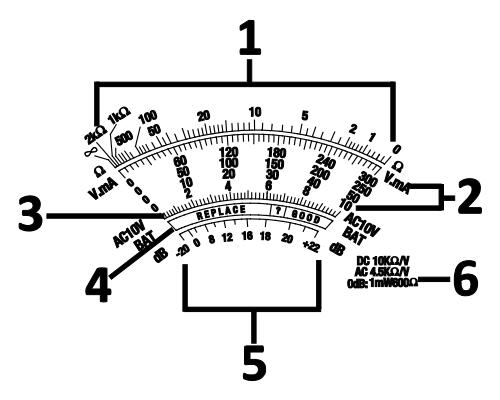

顯示屏說明
1.  電阻 Ohms (?) 測量刻度
2.  電壓 / DC mA 測量刻度
3.  10V AC 測量刻度
4.  電池測試 測量刻度
5.  分貝 (dB) 測量刻度
6.  dB 轉換表

三、EXTECH 38073A 規格特征 ：

?  規格指定的環境條件 23 o C ±2 o C (73.4 o F ±3.6 o F); 相對濕度< 60%
?  功能  量程  精確度
?  交流電壓  10 / 50 / 250 / 300 VAC  全刻度± 5%
?  直流電壓  2.5 / 10 / 50 / 250 / 300 VDC 全刻度± 4%
?  直流電流  10 / 250 mA  全刻度± 4%
?  電阻 Rx10 / Rx1K  全刻度± 4%
?  電池測試 1.5V / 9V
?  分貝  -20dB 至+22dB (交流電壓量程 10V)
?  靈敏度  10kΩ per 1VDC / 4.5kΩ per 1VAC
?  顯示屏  模擬連調零
?  操作溫度/ 濕度  18 - 25°C (64 - 77°F);<75% RH
?  操作高度  最高 2000 米 (7000 ft.)
?  電池  一節(1) 1.5V ‘AA’ 電池
?  保險絲  500 mA / 500V 快速熔線
?  尺寸  116 x 68 x 34 毫米 (4.6 x 2.7 x 1.3”)
?  重量  120 克 (4.2 oz.)
?  安全標準  EN61010-1: CATIII 300V; 污染級別 2
?  防護等級  IP20
?  標準  CE 及 ETL
?  容易閱讀﹐彩色編碼顯示
?  模擬儀表連電池測量
?  輕型﹐結構堅固

四、EXTECH 38073A 操作說明 ：

入門
進行任何測試前﹐利用一平頭螺絲刀扭動機械調零螺絲(2) 直到指針(7) 指向刻度最左邊之零。為獲得最高精確度﹐將儀表平放于非金屬表面上測試。
交流/ 直流電壓測量
小心: 切勿測量超過 300V 之電壓 。 可能導致儀表?yè)p毀 。
1. 將旋轉開關功能調至正確交流/直流電壓量程 。
2. 將黑色測試導線插入 COM 插孔及紅色測試導線插入VmA? 插孔 。
3. 測試直流電壓, 將黑色測試導線接觸電路負端一方及將紅色測試導線接觸電路正端一方。測試交流電壓﹐ 測試導線極性不會影響測量。
4. 若測試直流電壓﹐指針偏向于刻度左方﹐將導線對調。38073A-zh-CN_v1.0 10/16  5

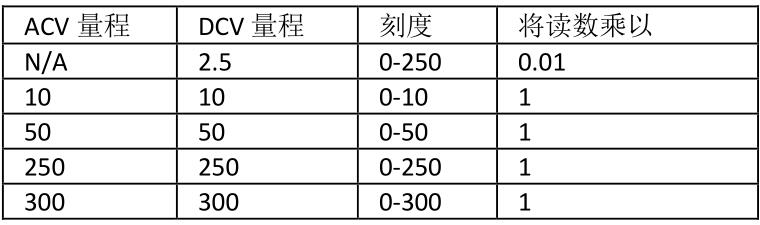

5. 利用以下圖表閱讀 AC/DC 電壓測量:
