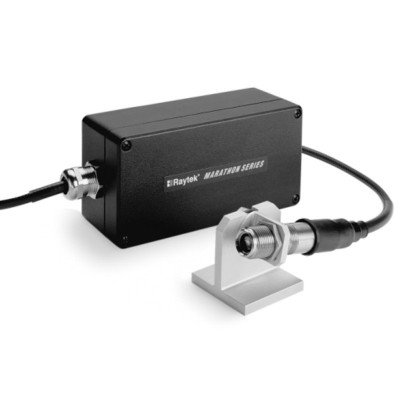

RAYTEK 固定式 FA1ASF001
Marathon FA：
●Marathon FA系列探頭使用光纖技術可克服測量過程中的各種極端環境條件。將探測器和信號處理電子部分遠距離地放置在一模鑄保護套中，光纖探頭和電纜可安裝在強電磁場中的地方，環溫可達200℃。
●FA系列光纖測溫儀測溫范圍為250~3000℃。這種測溫儀由耐用光纜將光學探頭連接到電路盒上，電路盒包括：探測器、電子線路、內置用戶接口。LED顯示及連接電纜的接線端子。FA1和FA2測溫儀可測量其他紅外測溫儀所不能接近的、惡劣的工業環境下的目標的溫度。
●FA1和FA2測溫儀工作時的環境溫度在0~60℃時可保證高精度。這種固定焦距的光學探頭包括一個小的不銹鋼圓柱形外殼和透鏡，其可承受的環境溫度高達200℃，并且符合NEMA-4的標準。光纖探頭可裝一空氣吹掃器以防止透鏡被污染，光纜由金屬套所保護，并由Viton保護套所密封，以防止水和油流入。這種裝配可使光纜以很小的半徑彎曲以便其方便地穿過狹小的空間。
●該系統還包括可在PC機上使用的windows程序下的馬拉松軟件，遠程進行參數設置、數據讀取、數據的圖形顯示及RS485多點網絡配置。
關于探頭：
●馬拉松探頭最新增加的功能是可選裝激光瞄準。目前可用于FA1A和FA2A型，不同于其它的激光瞄準探頭，單點激光只用于指示測量的方向
●FA的激光瞄準實際上是用于紅“光”照亮目標的被測部分，激光通過與紅外線相同的光學通道，并使用紅外光學系數調焦，從而實現瞄準。
●當安裝空間狹小，無法采用交大的、投射式可見瞄準設備時，激光瞄準使FA探頭可以很方便地找到被測目標。特別是當測量小目標或是當背景光很暗時，激光照明瞄準更具有明顯的優勢。
●FA1/FA2性能亮點
*高精度：溫度值的±0.3%
*距離系數最高可達100:1
*焦距小到100mm(4in)
*光纜和探頭可耐200℃高溫；密封等級NEMA-4
*相應快速可到10毫秒
*0/4-20mA模擬輸出
*RS-485數字輸出；可與多達32個馬拉松傳感頭組成網絡
*先進的信號處理：峰值/谷值保持和平均值
*背景輻射補償
*內置LED顯示和馬拉松用戶接口
*可編程繼電器輸出：雙溫度設置點和失效報警
*windows下馬拉松軟件（WIN3.1/95/98NT)
●FA/FR附件/選件
所有系統發貨時均包括一個光學頭用的安裝支架、操作手冊和應用軟件包。
*加熱爐頂安裝/吹掃系統，可與法蘭盤（XXXFORMF)或重力假（XXXFORFMC)共同使用
*不銹鋼吹掃器：適于集成了不銹鋼瞄準管的光學探頭
不銹鋼瞄準管：長150mm,直徑25mm（XXXFOHAPA)
*24VDC1.1A電源：帶通用110/220VAC輸入（XXX2CDCPSS)
*智能RS485到RS232接口轉換器，帶內置智能開關，允許使用2線或4線模式、多點或單點模式
*可選光纜長度為1、3、6或10米
*可選NIST標定認證
*可選水冷板，適于電路盒，工作環溫可達150℃
*可選激光瞄準，用于FA1A和FA2A的瞄準
（可選必須在定貨時注明）
性能參數 | |||||||
型 號 | 溫度范圍 | ||||||
FA1A | 475 ~900℃（887~165℉） | ||||||
FA1B | 800 ~1900℃（1472~3452℉） | ||||||
FA1C | 1200~3000℃（2192~5432℉） | ||||||
FA1G | 750 ~1675℃（1382~3047℉） | ||||||
FA2A | 250 ~800℃（482~1472℉） | ||||||
FA2B | 400 ~1700℃（752~3092℉） | ||||||
型 號 | 相應波長 | ||||||
FA1 | 1.0μm(硅探測器) | ||||||
FA2 | 1.6μm（砷鎵銦探測器） | ||||||
精度 | ±（測量值的0.3%Tmeas+2℃） | ||||||
重復性 | ±1℃ | ||||||
溫度分辨率 | ±0.05℃（±0.1℉） | ||||||
相應時間 | 10毫秒；可選到10秒 | ||||||
發射率 | 0.1~1.0，步長0.01 | ||||||
信號處理 | 峰值保持、谷值保持、平均值 | ||||||
光學參數 | |||||||
型 號 | 距離系數D:S* | 焦距 | |||||
CF1 | CF2 | SF | |||||
FA1A** | 20:1 | 100mm | 300mm | ∞ | |||
FA1B | 100:1 | 100mm | 300mm | ∞ | |||
FA1C | 100:1 | 100mm | 300mm | ∞ | |||
FA1G | 100:1 | --------- | ---------- | ∞ | |||
FA2A** | 20:1 | 100mm | 300mm | ∞ | |||
FA2B | 40:1 | 100mm | 300mm | ∞ | |||
電參數 | |||||||
輸 出 | 0/4~20mA：RS-485,2/4線， 可組成多達32個傳感頭的網絡 繼電器（48V，300mA，相應時間＜2ms) | ||||||
電源需求 | 24VDC，500mA，±20% | ||||||
遵守標準 | CE低壓指示標準 | ||||||
環境及物理參數 | |||||||
環境標準 | NEMA-4(IEC529,IP65) | ||||||
環境工作范 圍 | 電纜/光學頭 | 0~200℃（32~392℉） | |||||
電路盒 | 0~60℃（32~140℉） | ||||||
帶冷卻時 | 0~150℃（32~300℉） | ||||||
存儲溫度范圍：電路盒 | -20~70℃（-4~158℉） | ||||||
相對濕度 | 10%~95%無結露 | ||||||
震動（電路盒） | MIL-STD-810D(IEC 68-2-27) | ||||||
振動（電路盒） | MIL-STD-810D(IEC 68-2-6) | ||||||
重 量 | 電路盒 | 0.71kg(25oz) | |||||
光學頭 | 0.10kg(3oz) | ||||||
光纜保護 | 可達200℃，不銹鋼套；Viton保護套 NEMA-4等級，套置防護以保護光纜 | ||||||
