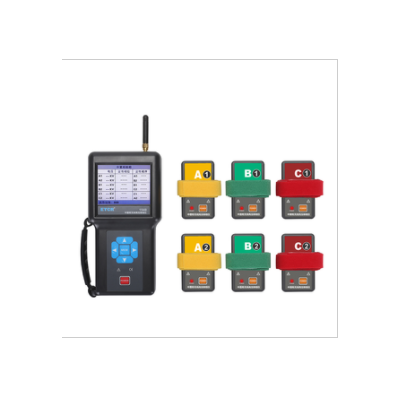

銥泰 ETCR1540中置柜無線核相儀
銥泰 ETCR4020雙鉗相位伏安表
銥泰 ETCR2800C非接觸式接地電阻在
銥泰 ETCR6420鉗形萬用表
銥泰 ETCR1820|ETCR1820B非接觸高壓
銥泰 ETCR9000S便攜式高低壓鉗形電

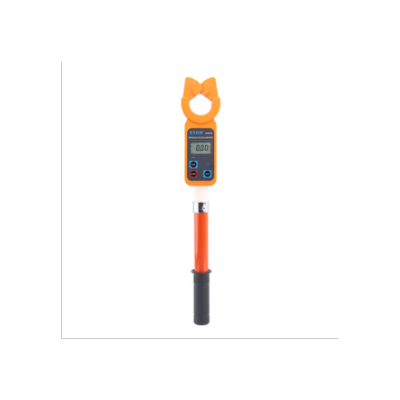

銥泰 ETCR033H高壓鉗形漏電流互感器
銥泰 ETCR6100|ETCR6200交直流鉗形
銥泰 ETCR6500鉗形電流表
銥泰 ETCR040KD|ETCR080KD開合式高
ETCR3480系列絕緣電阻表又名兆歐表、絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表是一款高性能數字式儀表，具有LCD大屏幕帶背光顯示、數據保持、自動放電、自動關機等功能。儀表具有測試計時，電壓監測功能，回路電壓大于36V時，儀表將禁止測試以保護被測物及人員安全。儀表功能操作簡易，絕緣電阻值，測試時間，輸出電壓同屏顯示，同時還具備吸收比、極化指數測試、交流電壓、直流電壓測試功能。本系列儀表zui大輸出電壓5000V，zui大測試阻值400GΩ，zui大短路電流2mA。
ETCR3480系列絕緣電阻表整機美觀，量程寬，精度高，分辨率高，操作便捷，攜帶方便，準確可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。
二．型號類別
型號 | zui高額定電壓 | 絕緣電阻量程 | 電壓量程 |
ETCR3480A | 2500V | 0.1MΩ～200GΩ | 0V～750V |
ETCR3480B | 5000V | 0.1MΩ～400GΩ | 0V～750V |
三、量程及精度
1、保證絕緣電阻測試精度的溫濕度值
絕緣電阻范圍 | 保證絕緣電阻精度的濕度值 | 保證絕緣電阻 精度的溫度值 |
1MΩ-100MΩ | <85% RH(無凝露) |
23℃±5℃
|
101MΩ-20GΩ | <75% RH(無凝露) | |
21GΩ-400GΩ | <65% RH(無凝露) |
2、量程及精度
測量功能 | 輸出電壓 | 測量范圍（Ω） | 精度 | 分辨率 |
絕緣電阻 | 50V(±2%) | 100K～5M | ±3%rdg±5dgt | 0.01M |
5M～100M | ±5%rdg±5dgt | 0.1M | ||
100M～1G | ±5%rdg±5dgt | 1M | ||
1G～4G | ±10%rdg±5dgt | 10M | ||
250V(±2%) | 500K～25M | ±3%rdg±5dgt | 0.01M | |
25M～500M | ±5%rdg±5dgt | 0.1M | ||
500M～5G | ±5%rdg±5dgt | 1M | ||
5G～20G | ±10%rdg±5dgt | 10M | ||
500V(±2%) | 1M～50M | ±3%rdg±5dgt | 0.1M | |
50M～1G | ±5%rdg±5dgt | 1M | ||
1G～10G | ±5%rdg±5dgt | 10M | ||
10G～40G | ±10%rdg±5dgt | 0.1G | ||
1000V(±2%) | 2M～100M | ±3%rdg±5dgt | 0.1M | |
100M～2G | ±5%rdg±5dgt | 1M | ||
2G～20G | ±5%rdg±5dgt | 10M | ||
20G～80G | ±10%rdg±5dgt | 0.1G | ||
2500V(±2%) | 10M～250M | ±3%rdg±5dgt | 0.1M | |
250M～5G | ±5%rdg±5dgt | 1M | ||
5G～50G | ±5%rdg±5dgt | 10M | ||
50G～200G | ±10%rdg±10dgt | 1G | ||
5000V(±2%) | 50M～500M | ±3%rdg±5dgt | 1M | |
500M～10G | ±5%rdg±5dgt | 10M | ||
10G～100G | ±5%rdg±5dgt | 0.1G | ||
100G～400G | ±10%rdg±10dgt | 1G | ||
交流電壓 | AC/DC： 0.0V～750V | ±5%rdg±5dgt | 0.1V | |
注：常用電氣單位換算
1 TΩ（Tera ohm）=1000GΩ=1012Ω
1 GΩ（Giga ohm）=1000MΩ=109Ω
1 MΩ（Mega ohm）=1000KΩ=106Ω
四．技術規格
功能 | 絕緣電阻測試,交流電壓測試, 直流電壓測試 |
電源 | DC 1.5V 6節LR14干電池連續待機100小時以上 |
額定電壓 | ETCR3480A：50V;250V;500V;1000V;2500V ETCR3480B：50V;250V;500V;1000V;2500V;5000V |
絕緣電阻量程 | ETCR3480A：0.1MΩ～200GΩ ETCR3480B：0.1MΩ～400GΩ |
電壓量程 | AC/DC:0V～750V |
輸出短路電流 | ≥2mA |
zui大容性負載 | 1uF |
吸收比測試 | 有 |
極化指數測試 | 有 |
換檔 | 轉動換檔旋鈕可以選擇相應檔位 |
背光 | 可控灰白色背光，適合昏暗場所使用 |
顯示模式 | 4位超大LCD顯示，對比度明顯 |
測量指示 | 測量中LED閃爍,蜂鳴器響 |
LCD尺寸 | 108mm×65mm |
儀表尺寸 | 長寬高：212mm×175mm×76mm |
測試線 | 高壓棒測試線：1條紅色；表筆測試線：1條黑色；鱷魚夾測試線：1條；鱷魚夾：1個 |
測量時間 | 單次測試時間為12min，測試過程中用戶可手動停止或12min后自動停止，且屏幕顯示測量數據。 |
電池電壓 | 電池欠壓符號顯示，電池電壓低時提醒及時更換電池 |
自動放電功能 | 放電時 |
自動關機功能 | 開機15分鐘后自動關機 |
功耗 | 待機: 約40mA(背光關閉)； 測量：約100mA(背光關閉) |
質量 | 儀表：1230g (含電池) |
工作溫濕度 | -10℃～40℃；80%rh以下 |
存放溫濕度 | -20℃～60℃；70%rh以下 |
適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2) |
