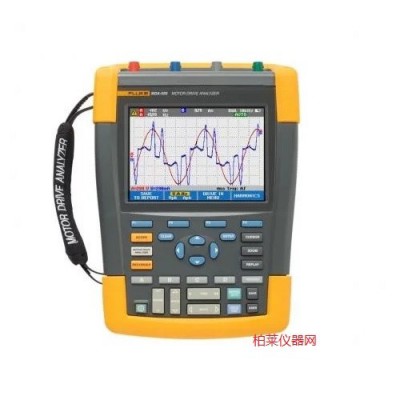

Fluke MDA-510 和 MDA-550 電機驅動

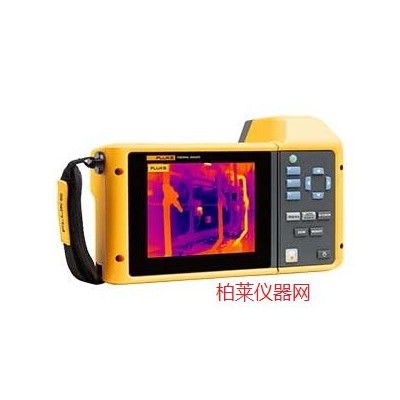

Fluke TiX580 紅外熱像儀

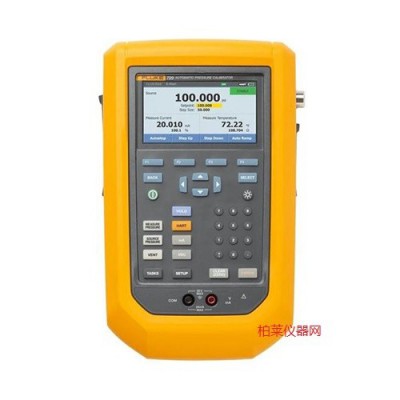

Fluke 729 自動壓力校驗儀
Fluke 754|754 PLUS 多功能過程校驗

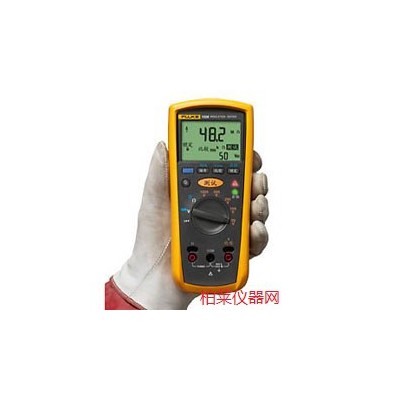

Fluke 1503 絕緣電阻測試儀

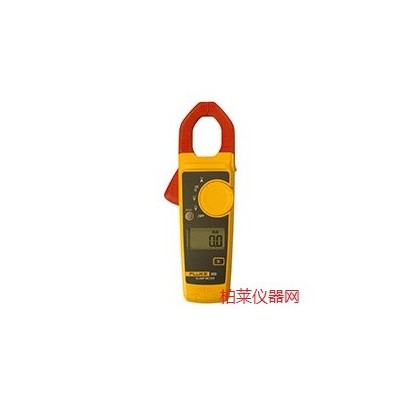

Fluke 305 鉗形表

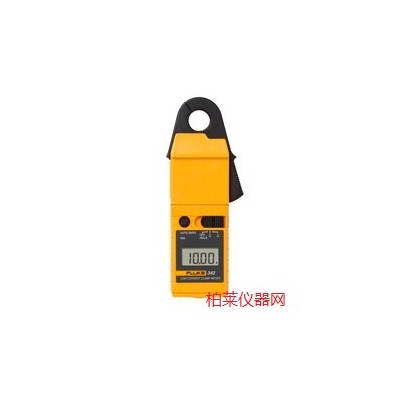

Fluke 342小電流鉗形表

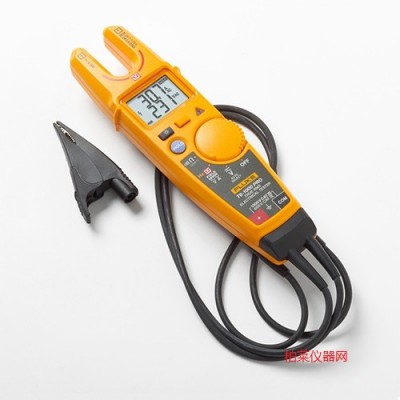

Fluke T6-1000 PRO 非接觸式電流電
Fluke FoodPro 食品安全測溫儀
Fluke Networks MicroScanner? PoE
產品概述: Fluke 438-II 電機效率和電氣性能綜合測試儀
使用一個測試工具即可快速輕松地了解電機的機電性能并評估電能質量
Fluke 438-II 電機效率和電氣性能綜合測試儀不僅具備 Fluke 435 II 系列電能質量分析儀的先進電能質量分析功能，而且新增了電機機械測量重要功能。無需使用機械傳感器即可快速輕松地測量和分析電能、諧波、不平衡度、電機轉速、轉矩和機械功率等關鍵機電性能參數。通過 Fluke-438-II/MA 電機分析儀升級套件，F(xiàn)luke 434-II、435-II 和 437-II 電能質量分析儀的用戶可為其現有設備增加電機分析功能。438-II 使用來自 NEMA 或 IEC 額定電機的電機額定值板的數據幫助計算機械參數。
其他實用功能：
在無需機械傳感器的情況下計算機械功率和效率。只需連接到輸入導體即可
測量電壓、電流、功率、視在功率、功率系數、諧波失真和不平衡度等電源參數，以確定影響電機效率的特性
識別暫降、暫升、瞬變、諧波和不平衡等電能質量問題
使用 PowerWave 數據捕獲技術捕獲真有效值快速變化的數據，顯示半周期平均值和波形來描述電氣系統動態特性（發電機起動、UPS 切換等等。）
提供波形捕獲功能，可在所有模式下針對檢測到的每個事件捕獲 100/120 個周期 (50/60 Hz)，無需設置
使用自動瞬態模式，在電壓高達 6 kV 的情況下，在所有相位上同時捕獲 200 kS/s 的波形數據
根據 NEMA/IEC 準則自動計算電機降額
兼容 Fluke Connect?，使您可以通過儀器在本地查看數據，以及通過 Fluke Connect 移動應用程序和 PowerLog 430-II 桌面軟件查看數
產品規格: Fluke 438-II 電機效率和電氣性能綜合測試儀
電流（精度不包括電流鉗精度）
| 驅動器測量詳情 | ||||
|---|---|---|---|---|
| 電動機類型 | 三相異步（感應）電機 | |||
| 電源 | 變頻器 | |||
| 電機頻率變化范圍 | 40Hz 至 70Hz | |||
| 允許電壓偏離標稱 V/f 曲線的范圍（%） | (-15% 至 +15%) | |||
| 載頻范圍 | 2.5 kHz 至 20 kHz | |||
| 438-II 可支持的變速驅動技術 | ||||
| 逆變器類型 | 僅限 VSI (電壓源型逆變器)（電壓控制）* | |||
| 控制方式 | V/f控制、開環矢量控制、閉環矢量控制、變頻器加編碼器控制。 | |||
| 頻率 | 40 至 70 Hz | |||
| *VSI 驅動器是常用的驅動器。CSI 驅動器應用在大功率設備。 | ||||
| 438-II 不支持的變速驅動技術 | ||||
| 逆變器類型 | CSI （電流源型逆變器） | |||
| 電機類型 | 同步（直流、步進、永磁等等）電機 | |||
| 電機頻率 | < 40 或 > 70 Hz | |||
| 機械技術指標 | ||||
| 可對具有 3 線連接的直接啟動電機執行機械測量。 | ||||
| 電機測量 | ||||
| 量程 | 分辨率 | 精度 | 默認限值 | |
| 電機機械 功率 | 0.7 kW 至 746 kW 1 hp 至 1000 hp | 0.1 kW 0.1 hp | ±3% 1 ±3% 1 | 100% = 額定功率 100% = 額定功率 |
| 轉矩 | 0 Nm 至 10 000 Nm 0 lb ft 至 10 000 lb ft | 0.1 Nm 0.1 lb ft | ±5% 1 ±5% 1 | 100% = 額定轉矩 100% = 額定轉矩 |
| 轉速 | 0 rpm 至 3600 rpm | 1 rpm | ±3% 1 | 100% = 額定轉速 |
| 效率 | (0% 至 100%) | 0.10% | ±3% 1 | 不適用 |
| 不平衡度 (NEMA) | (0% 至 100%) | 0.10% | ±0.15% | 5% |
| 諧波電壓 系數 (NEMA) | 0 至 0.20 | 0.1 | ±1.5% | 0.15 |
| 不平衡降額 系數 | 0.7 至 1.0 | 0.1 | 標示性 | 不適用 |
| 諧波降額 系數 | 0.7 至 1.0 | 0.1 | 標示性 | 不適用 |
| 總 NEMA 降額 系數 | 0.5 至 1.0 | 0.1 | 標示性 | 不適用 |
| 注意： | 支持 NEMA A、B、C、D 和 E 以及 IEC H 和 N 型電機設計類型。 額定轉矩通過額定功率和額定轉速計算得出。 電機測量值的更新速率為每秒 1 次。 趨勢的默認持續時間為 1 周。 | |||
| 1所選的電機設計類型為“其他”時，誤差上調 5% 規格值在電機功率 > 30% 額定功率時有效 規格值在穩定的工作溫度下有效。讓電機至少在滿載工況下運行 1 小時 （如果電機功率為 50 HP 或更高，則要運行 2 - 3 小時），以達到穩定溫度 | ||||
| 產品技術規范 | ||||
| 電壓 | 型號 | 量程 | 分辨率 | 精度 |
| Vrms（交流 + 直流） | 1 V 至 1000 V 相電壓 | 0.01 V | ±0.1% 額定電壓 1 | |
| Vpk | 1 Vpk 至 1400 Vpk | 1 V | 標稱電壓的 5% | |
| 電壓峰值因數 (CF) | 1.0 > 2.8 | 0.01 | ±5% | |
| Vrms? | 0.1 V | ±0.2% 額定電壓 | ||
| Vfund | 0.1 V | ±0.1% 額定電壓 | ||
| 電流（交流 + 直流） | i430-Flex 1x | 5 A 至 6000 A | 1 A | ±0.5% ± 5 個計數 |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ±0.5% ± 5 個計數 | |
| 1mV/A 1x | 5 A 至 2000 A | 1A | ±0.5% ± 5 個計數 | |
| 1mV/A 10x | 0.5 A 至 200 A（僅交流電） | 0.1 A | ±0.5% ± 5 個計數 | |
| Apk | i430-Flex | 8400 Apk | 1 Arms | ±5% |
| 1mV/A | 5500 Apk | 1 Arms | ±5% | |
| 電流峰值因數 (CF) | 1 至 10 | 0.01 | ±5% | |
| Amps? | i430-Flex 1x | 5 A 至 6000 A | 1 A | ±1% ± 10 個計數 |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ±1% ± 10 個計數 | |
| 1mV/A 1x | 5 A 至 2000 A | 1 A | ±1% ± 10 個計數 | |
| 1mV/A 10x | 0.5 A 至 200 A（僅交流電） | 0.1 A | ±1% ± 10 個計數 | |
| Afund | i430-Flex 1x | 5 A 至 6000 A | 1 A | ±0.5% ± 5 個計數 |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ±0.5% ± 5 個計數 | |
| 1mV/A 1x | 5 A 至 2000 A | 1 A | ±0.5% ± 5 個計數 | |
| 1mV/A 10x | 0.5 A 至 200 A（僅交流電） | 0.1 A | ±0.5% ± 5 個計數 | |
| Hz | ||||
| Fluke 434 @ 50 Hz 額定頻率 | 42.50 Hz 至 57.50 Hz | 0.01 Hz | ±0.01 Hz | |
| Fluke 434 @ 60 Hz 額定頻率 | 51.00 Hz 至 69.00 Hz | 0.01 Hz | ±0.01 Hz | |
| 電源 | ||||
| 瓦特（VA，var） | i430-Flex | 最大 6000 MW | 0.1 W 至 1 MW | ±1% ± 10 個計數 |
| 1 mV/A | 最大 2000 MW | 0.1 W 至 1 MW | ±1% ± 10 個計數 | |
| 功率因數 (Cos j/DPF) | 0 至 1 | 0.001 | ±0.1% @ 額定負載條件 | |
| 能源 | ||||
| kWh（kVAh，kvarh） | i430-Flex 10x | 取決于電流鉗變比和額定電壓 | ±1% ± 10 個計數 | |
| 能量損耗 | i430-Flex 10x | 取決于電流鉗變比和額定電壓 | ±1% ±10 個計數 不含線路電阻精度 | |
| 諧波 | ||||
| 諧波次數 (n) | 直流，1 至 50 次分組：諧波分組，根據 IEC 61000-4-7 而定 | |||
| 間諧波次數 (n) | 關閉，1 至 50 次分組：諧波和間諧波子組，根據 IEC 61000-4-7 而定 | |||
| 電壓 % | f | (0.0% 至 100%) | 0.1% | ±0.1% ±n x 0.1% |
| r | (0.0% 至 100%) | 0.1% | ±0.1% ±n x 0.4% | |
| 絕對閾值 | 0.0 至 1000 V | 0.1 V | ±5% 1 | |
| THD | (0.0% 至 100%) | 0.1% | ±2.5% | |
| 電流 % | f | (0.0% 至 100%) | 0.1% | ±0.1% ±n x 0.1% |
| r | (0.0% 至 100%) | 0.1% | ±0.1% ±n x 0.4% | |
| 絕對閾值 | 0.0 至 600 A | 0.1 A | ±5% ± 5 個計數 | |
| THD | (0.0% 至 100%) | 0.1% | ±2.5% | |
| 功率 % | f 或 r | (0.0% 至 100%) | 0.1% | ±n x 2% |
| 絕對閾值 | 取決于電流鉗變比和額定電壓 | — | ±5% ±n x 2% ±10 個計數點 | |
| THD | (0.0% 至 100%) | 0.1% | ±5% | |
| 相角 | -360°至 +0° | 1° | ±n x 1° | |
| 閃變 | ||||
| Plt，Pst，Pst（1 分鐘）Pinst | 0.00 至 20.00 | 0.01 | ±5% | |
| Unbalance（不平衡） | ||||
| 電壓 % | (0.0% 至 20.0%) | 0.1% | ±0.1% | |
| 電流 % | (0.0% 至 20.0%) | 0.1% | ±1% | |
| 電源信號 | ||||
| 閾值電平 | 在兩個獨立的頻率下，閾值、限值和控制信號持續時間可編程 | — | — | |
| 信號頻率 | 60 Hz 至 3000 Hz | 0.1 Hz | ||
| 相對 V% | (0% 至 100%) | 0.10% | ±0.4% | |
| 絕對閾值V3s（3 秒平均值） | 0.0 V 至 1000 V | 0.1 V | ±5% 額定電壓 | |
| 一般技術指標 | ||||
| 外殼 | 設計堅固且防震，帶有一體式防護皮套 用于傾斜的直立位置時，擁有 IEC60529 IP51 級防塵防水滴性 撞擊和振動 經受住 30 g 撞擊，振動等級：按照 MIL-PRF-28800F 2 級要求為 3 g 正弦，隨機振動 0.03 g 2/Hz | |||
| 顯示屏 | 亮度：200 cd/m2（一般使用電源適配器）；90 cd/m2（一般使用電池電源）127 x 88 mm（153 mm/6.0 對角線）LCD 分辨率：320 x 240 像素 對比度和亮度：用戶可調，帶溫度補償 | |||
| 內存 | 對于標準型號為 16GB Wi-Fi SD 卡，或?qū)τ?/INTL 型號為 8GB SD 卡（兼容 SDHC，格式化為 FAT32），最高可拓展至 32GB。屏幕保存以及多個數據內存用于存儲包括記錄在內的各種數據（取決于內存容量大小）。 | |||
| 實時時鐘 | 對于趨勢模式、瞬變顯示和系統監測和事件捕獲的時間和日期進行標示 | |||
| 環境要求 | ||||
| 工作溫度 | 0°C ~ +40°C；+40°C ~ +50°C 電池除外 | |||
| 存放溫度 | -20°C~+60°C | |||
| 濕度 | +10°C ~ +30°C：95% 相對濕度，無冷凝 +30°C ~ +40°C：75% 相對濕度，無冷凝 +40°C ~ +50°C：45% 相對濕度，非冷凝 | |||
| 最大工作海拔 | 第四類 (CAT IV) 600 V，第三類 (CAT III) 1000 V，最高至海拔 2000 米（6666 尺） 第三類 (CAT III) 600 V，第二類 (CAT II) 1000 V，最高至海拔 3000 米（10,000 尺） 最高儲存高度為 12,000 米（40,000 尺） | |||
| 電磁兼容 (EMC) | 輻射和抗干擾性符合EN 61326 (2005-12) | |||
| 接口 | Mini-USB-B 型隔離 USB 端口，用于連接個人電腦 SD 連接卡插槽（可從儀器電池的后側訪問） | |||
| 保修年限 | 主機三年保修（零件和人工費），附件一年保修 | |||
| 1.如果大于等于 1% 額定電壓，則 ±5%；如果小于 1% 額定電壓，則 ± 0.05% 2.根據 IEC 61000-4-30，額定頻率為 50Hz/60Hz 3.閃變、電力線發信和監測模式不支持 400Hz 測量值 4.額定電壓為 50 V 至 500 V | ||||
