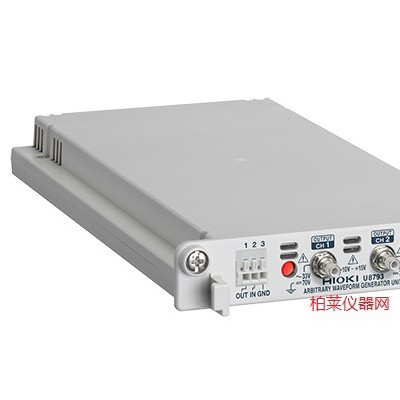

日置 U8793任意波形發生單元
日置 CT7742 C/DC自動調零電流傳感
日置 ST5520絕緣電阻測試儀

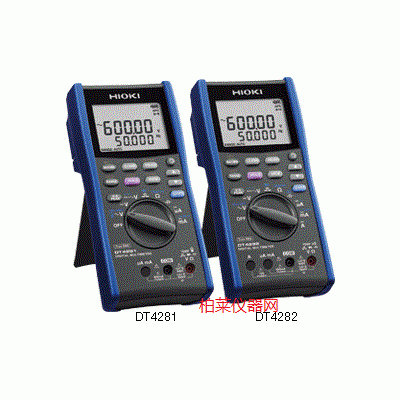

日置 DT4281|DT4282數字萬用表
日置 3244-60卡片型萬用表
日置 3506-10 C測試儀

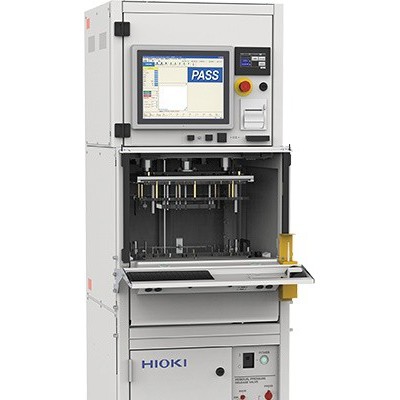

提高貼裝線路板的產能 批量型檢查設備
● 滑入式結構大大減少了測試夾具的安裝工時
● 豐富的功能幫助提高生產力
● 可實現各種檢查、多個測試參數以及檢查不良功能
● 生產性、高品質、安全性。各種安全功能。
● 通過ATG功能，支持制作檢查數據。
| 測試點數 | 標準: 0 PIN (掃描板是選件) 最大: 2048 PIN (128 PIN為單位進行追加)* *各項目的有效最大PIN數取決于搭載在產品上的掃描板的總PIN數 |
|---|---|
| 測試步驟數 | 組數據: 256組 循環短路/開路數據: 2048 PIN* 宏數據: 2048 PIN* / 2048步 (和PIN數無關) 組件數據: 10000步 充電數據: 40組 探針接觸數據： 2048 PIN* IC數據：500步（最多2048PIN/步）* * 各項目的有效最大PIN數取決于搭載在產品上的掃描板的總PIN數 |
| 測量部分 | DC電壓計：800 μV f.s.? 25 V f.s., 8檔量程 DC電流計：100 nA f.s.? 250 mA f.s., 9檔量程 AC電流計：10 μA rms ? 10 mA rms, 4檔量程 HV電壓計: 25 mV f.s. ? 250 V f.s. （需要E4210、 E4203) HV電流計: 1.2μA f.s. ? 120 mA f.s. （需要E4210、 E4203) |
| 掃描部分 | 使用SW: 模擬開關（掃描板E4201和E4202），簧片繼電器（掃描板E4203） 通道數: 128通道 / 1基板 輸入保護: ±15 V (掃描板E4201及 E4202), 無 (掃描版E4203) |
| 外部輸入輸出 | Ethernet（LAN）100base ‐ TX ×1 (PC連接專用, 如需使用設備外部網絡，請另行咨詢) |
| 控制部分 | 測量 搭載OS: 實時OS 記憶裝置: SD卡（啟動系統用） 本體 搭載OS: Windows10 Pro (64bit) 記憶裝置: SSD 64GB 操作: 鍵盤、鼠標 顯示: 15型顯示屏 打印機: 選件 E4243 |
| 電源 | 定額電源電壓: AC 100 V ? 240 V (訂貨時需要指定) 單相、50 Hz/60 Hz 最大能耗: 1 kVA |
| 尺寸?重量 | 655W × 1830H × 705D mm, 310 kg |
| 附件 | 使用說明書 ×1, 定位搜索針 ×1, 應用軟件光盤×1, 定位螺絲 ×4, 維保鑰匙 (用于開關維保門) ×1 |
