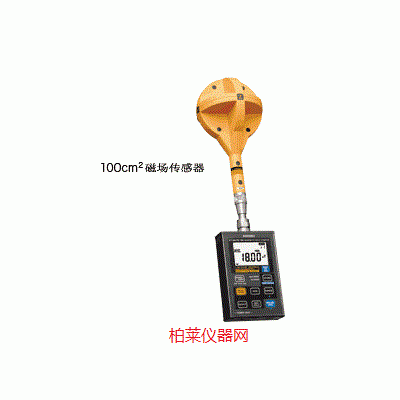

日置 FT3470-51|52磁場測試儀

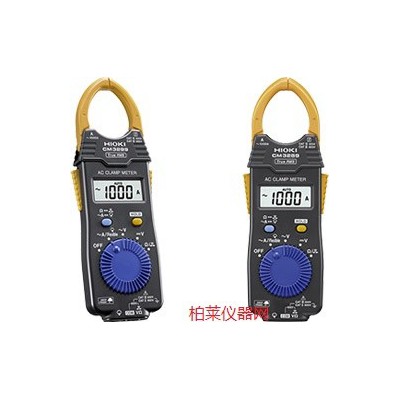

日置 CM4374 AC/DC鉗形表
日置 IR4016|IR4017絕緣電阻表

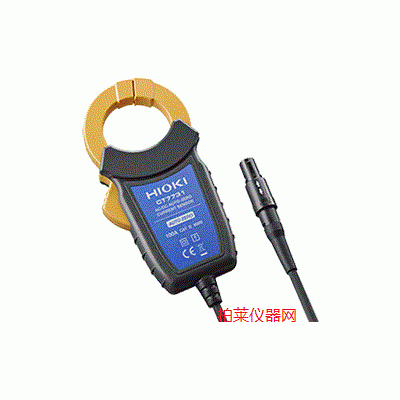

日置 CT7742 C/DC自動調零電流傳感
日置 3506-10 C測試儀
日置 MR8870-30存儲記錄儀

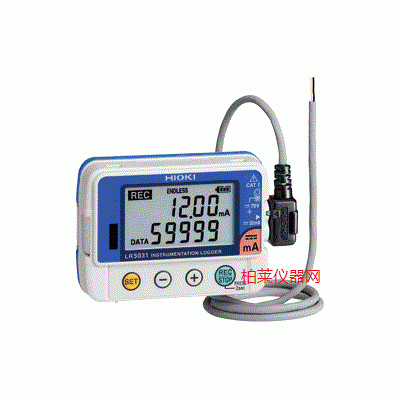

日置 LR5031儀表采集儀

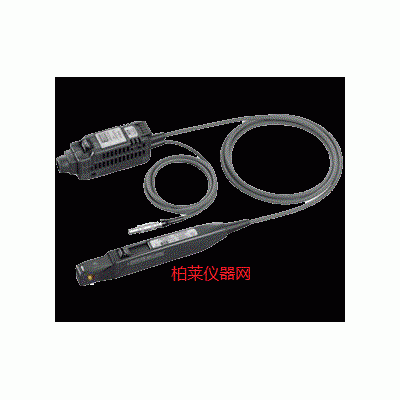

日置 3275 鉗式電流探頭

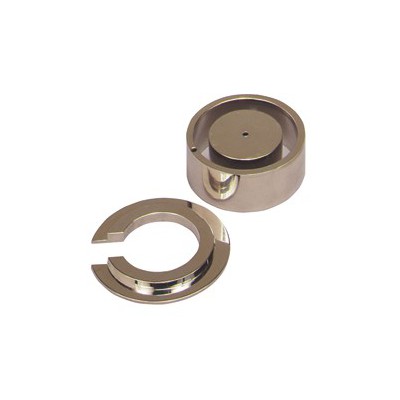

日置 SME-8320砝碼電極
日置 CM4002AC泄漏電流鉗形表

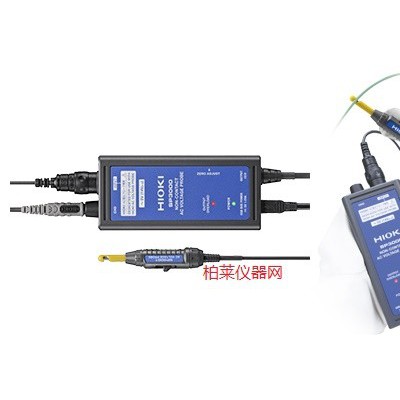

在電線絕緣層上迅速觀測信號
打破電工裝備的常規的金屬非接觸式探頭
● 只要夾住電線絕緣層即可將電裝信號可視化，可用于示波器觀測波形
● 汽車電氣系統信號的測量、LIN信號等通訊信號的捕捉
● 可用于以下用途：
由于設備的太小、使用防水連接器，無法接觸金屬端子時
為了減少重復連接，不想拔出連接器時
存在靜電引起傳感器故障的危險性，不能破壞絕緣層時
※和存儲記錄儀的模擬輸入或示波器連接后使用。需要主機的SP3000和前端部分的SP9001。 推薦使用套裝SP3000-01。
額定測量電壓 | 5 Vrms (14.14 Vp-p) |
|---|---|
輸出率 | 1 V / V |
上升沿時間 | 4.5 μs 以下 |
頻帶 | 10 Hz?100 kHz (-3 dB) |
電壓測量精度 | ± 2.5% rdg. ± 1% f.s. (0.5 Vrms ? 5 Vrms) |
被測導體的影響 | ± 5% rdg. (成品外徑φ1.0?2.5 mm, 符合UL1007, UL1015, AV, AVS, AVSS標準的導體) |
電源 | (1) USB總線電源 (USB-mini端子：DC 5 V), 1.5 VA |
輸出 | 絕緣BNC端子 (連接測量儀器), 輸出電阻: 50 Ω |
體積及重量 | 120W × 25H × 55D mm, 160 g, 線長1.5 m |
附件 | GND連接線(1.5m) ×1, 鱷魚夾×1, USB連接線(1.5m) ×1, 使用說明書×1 |
【前端部分】AC電壓探頭SP9001
測量方式 | 結合靜電容量平衡方式(無法用于裸線測量) |
|---|---|
可測導體直徑 | 被覆電線，φ 1.0 mm ? φ 2.5 mm |
最大輸入電壓 | 有效值：30 Vrms 以下, 峰值： 42.4 Vpeak以下 |
體積及重量 | 15.0W × 13.9H × 77.4D mm, 52 g, 線長1 m |
